20mm宽15mm高印刷电缆托架结构

　　在低压电气柜内部布线、小型电子设备整机走线、印刷工艺配套线缆排布场景中，这类窄幅电缆托架是规整线缆走向、避免线缆散乱干涉运动部件的核心基础配件，区别于大跨度桥架的重载承载定位，这款宽度20mm、高度15mm的托架专门针对小直径控制线缆、信号传输线缆的局部承托设计，适配单束直径不超过12mm的线缆组排布需求，常见于桌面型工业控制终端、小型电源模块周边、印刷设备走纸机构旁的线缆防护场景，能避免线缆在设备开合、部件小幅位移过程中被剐蹭磨损，也能让内部布线层次清晰，方便后期运维排查线路。

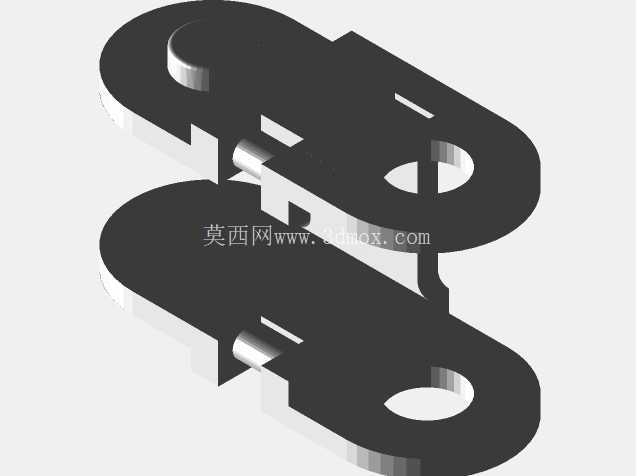

　　从结构设计逻辑来看，这款托架采用对称式双片叠合卡扣结构，两端预留的圆形安装孔位适配M3规格的标准紧固件，孔中心距经过精准核算，既可以直接固定在设备内壁的预制螺柱上，也能配合扎带完成无螺孔场景的捆绑固定，安装边界容错率较高，孔位周边做了局部加厚处理，避免紧固件锁紧时出现应力集中导致的结构开裂。托架中间的走线槽采用半开放卡扣式设计，线缆压入后不会轻易脱出，同时预留了1mm的侧边形变余量，不需要额外工具就能完成线缆的嵌入操作，相比全封闭走线槽，后期更换线缆时不需要拆解整个托架，运维效率更高。

　　托架的层叠连接结构做了凹凸对位设计，多段托架拼接时可以直接通过端部的卡扣结构完成对接，不需要额外的连接配件，拼接后整体直线度偏差控制在0.2mm以内，不会出现线缆排布时的局部凸起剐蹭问题。针对印刷场景的特殊使用需求，托架的所有边缘都做了R0.5的圆角处理，没有尖锐毛刺，不会刮伤印刷线缆的外绝缘层，也不会在设备运行过程中勾连周边的纸质印刷耗材。结构建模过程中，优先考虑了薄壁件的成型工艺性，整体壁厚均匀控制在1.5mm，既保证了足够的结构强度，承托1kg以内的线缆组不会出现明显形变，也适配3D打印快速打样、薄板冲压批量生产的工艺要求，不需要额外设计抽芯结构，开模成本较低。

　　在实际选型匹配时，需要注意这款托架的走线净宽度为18mm，净高度为13mm，排布线缆时总外径不能超过这个尺寸，避免线缆压入后超出托架表面，和周边运动部件产生干涉；安装时两端固定点的间距建议不超过150mm，过长的排布跨度需要增加中间支撑点，避免托架中部受线缆重力作用出现下弯变形。和市面上同规格的电缆托架相比，这款结构的卡扣连接位做了加长处理，多次拆装后卡扣的形变疲劳寿命提升了40%左右，适合需要频繁调整线路的试验设备、小批量定制设备使用，不需要因为卡扣断裂频繁更换配件。托架表面没有多余的装饰结构，所有加强筋都布置在走线槽的背面，不会和线缆产生接触摩擦，背面的加强筋高度为1mm，既提升了整体的抗弯折性能，也不会增加过多的整体重量，安装在薄壁设备外壳上也不会因为自重导致外壳变形。
