适配NEMA17与23规格的步进电机安装固定支架

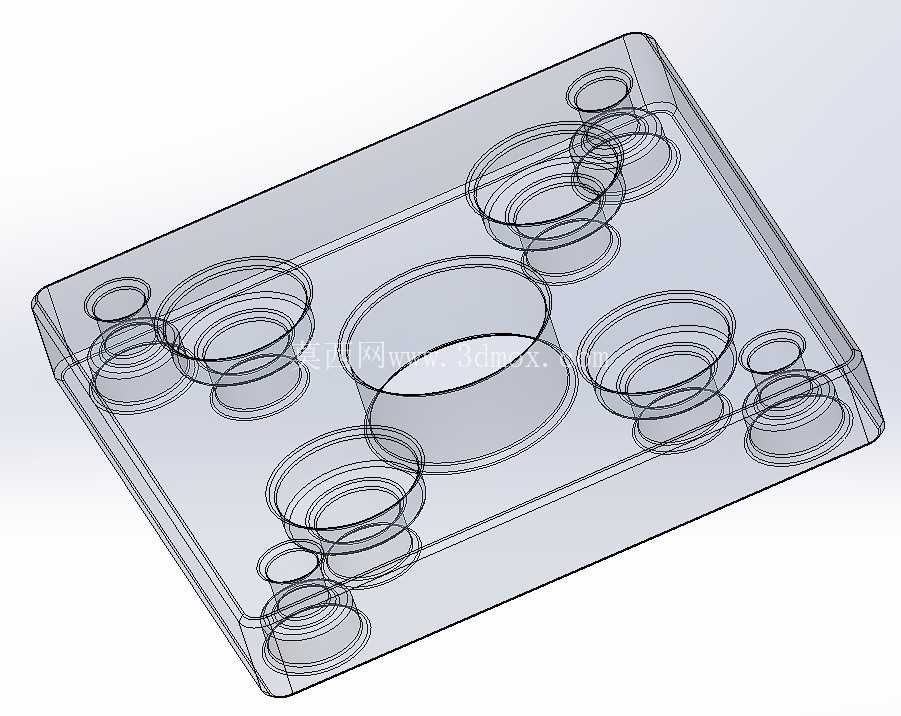

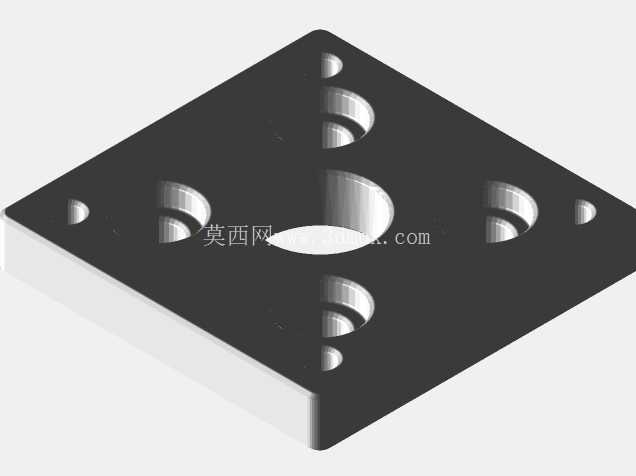

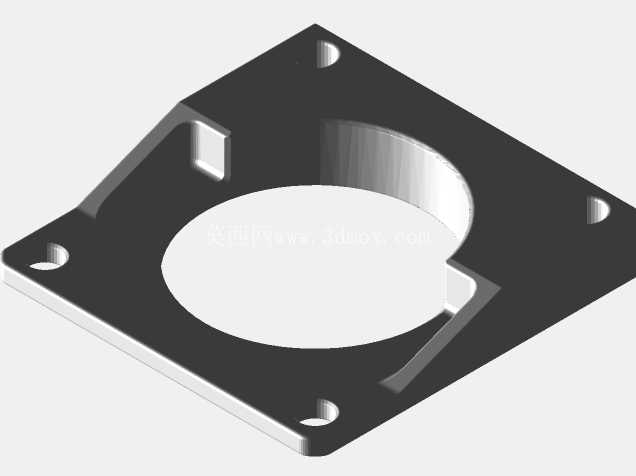

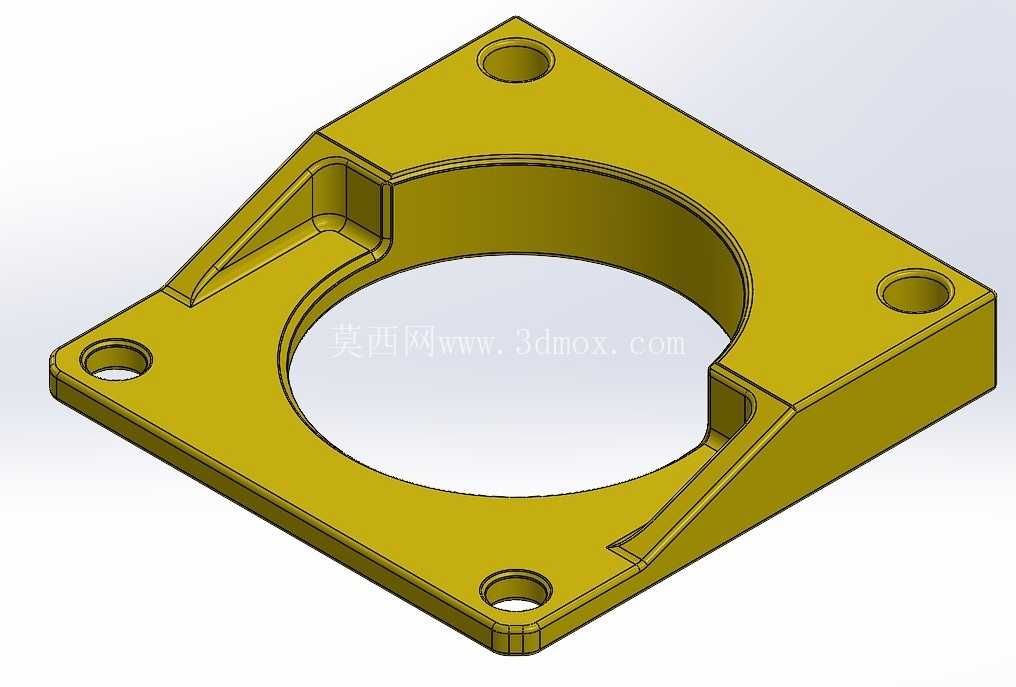

　　在桌面级数控设备、小型自动化输送单元、3D打印运动轴、实验室非标检测工装这类对安装空间有严格限制的场景里，步进电机的安装同轴度、固定刚性直接决定了整套运动机构的运行精度与长期稳定性，这款适配NEMA17与23两种主流法兰规格的步进电机支架，正是针对这类紧凑安装场景做的结构优化设计。不同于市面上常见的单规格L型电机安装片，这款支架采用一体化折弯加加强筋的结构形式，底座为方形平板结构，中心预留大尺寸圆形避让孔，既可以给电机输出轴端的联轴器、同步轮留出足够的装配与运转空间，也能避免支架本体与电机端盖的凸起结构产生干涉，安装时无需额外在底座上加工避让沉孔，直接贴合设备安装基板即可完成初步定位。

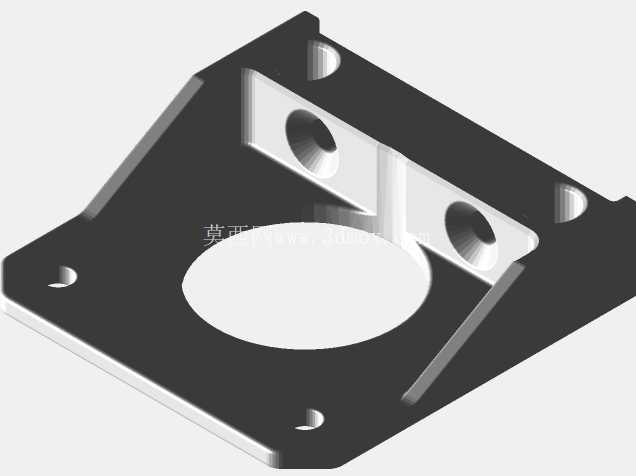

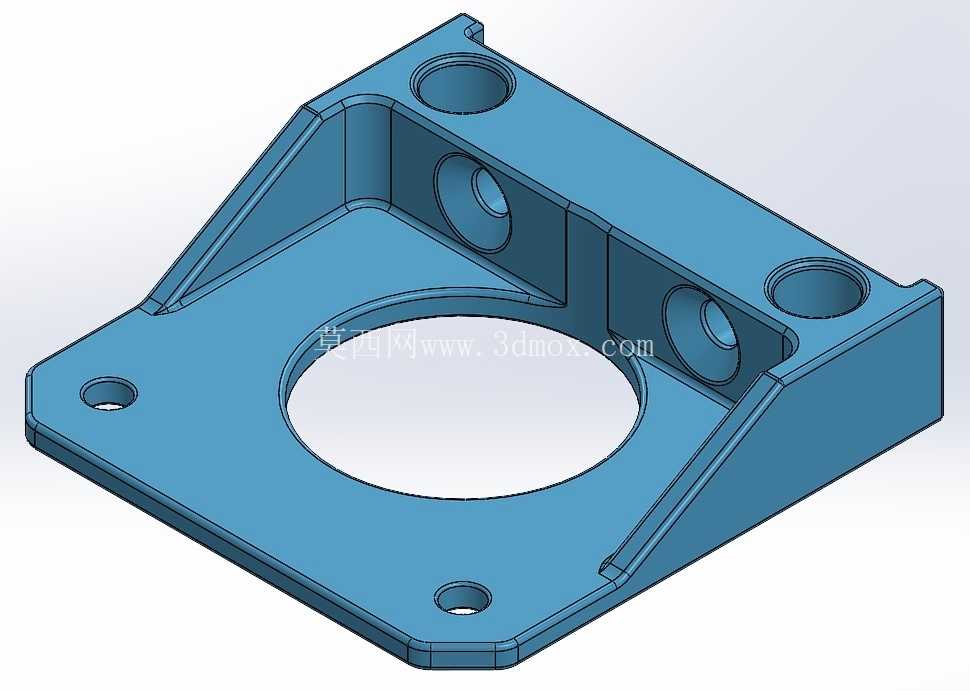

　　支架的立面安装板与底座呈90度垂直设置，两个安装面之间通过两侧斜向加强筋做刚性连接，这种结构相比无加强筋的直角折弯件，在电机高速启停产生反向冲击载荷时，能有效降低立面安装板的形变量，避免长期运行后电机轴与传动机构的同轴度偏移，减少同步带跳齿、联轴器异响这类常见的运动故障。从安装边界来看，底座上预留的四个沉头安装孔位，对应小型设备常用的铝型材安装槽间距，既可以用内六角螺丝直接固定在2020、3030系列铝型材的端面上，也可以通过转接板固定在亚克力、冷轧钢板材质的设备机架上，立面安装板上的两个通孔位置，同时匹配NEMA17与NEMA23步进电机的法兰安装孔距，不需要额外更换支架就能适配两种不同扭矩等级的步进电机，在做同系列不同负载规格的设备改型时，能大幅减少结构件的种类，降低BOM管理成本与装配换型的工作量。

　　实际装配过程中，支架的中心避让孔直径足够覆盖两种规格电机的轴端突出长度，安装时可以先将电机固定在支架立面上，预紧螺丝后调整电机轴与传动轮的平行度，确认位置无误后再将底座固定在机架上，相比需要先固定机架座再盲装电机的结构，装配调试的效率能提升不少。针对步进电机运行时的振动传导问题，这款支架的平板结构做了等厚度设计，安装面的平面度控制在合理公差范围内，固定时如果在底座与机架之间加装薄型橡胶减震垫，能有效吸收电机运转时的高频振动，避免振动传导到机架上引发设备整体共振，尤其适合对运行噪音有要求的桌面级设备场景。

　　在做结构设计校核时，这款支架的折弯圆角、加强筋厚度都做了针对性优化，既保证了足够的结构刚性，也不会因为冗余的材料增加不必要的重量，在移动轴类的应用场景里，不会给运动轴带来额外的负载负担，能有效保证运动轴的动态响应速度。很多新手结构工程师在做小型设备的电机安装结构时，往往会忽略安装支架的刚性设计，简单用薄铁片折弯做安装座，设备运行一段时间后就会出现支架变形、电机轴偏移的问题，最终导致传动精度下降、皮带磨损加快，这款支架的结构设计刚好规避了这类常见问题，在控制零件体积与成本的前提下，兼顾了安装兼容性、结构刚性与装配便利性，不管是做非标设备的快速原型搭建，还是小批量量产的标准设备选型，都能很好地满足使用需求。在安装尺寸的适配性上，支架的立面高度经过精准核算，安装NEMA17规格的42步进电机时，电机轴中心高度与常用的20系列同步轮、GT2皮带的安装高度匹配，安装NEMA23规格的57步进电机时，也能适配1:1传动比的同步轮安装需求，不需要额外调整轴系的高度差，减少了轴系调试时的垫片调整工作量。
