小型旋钮式拨动开关结构设计

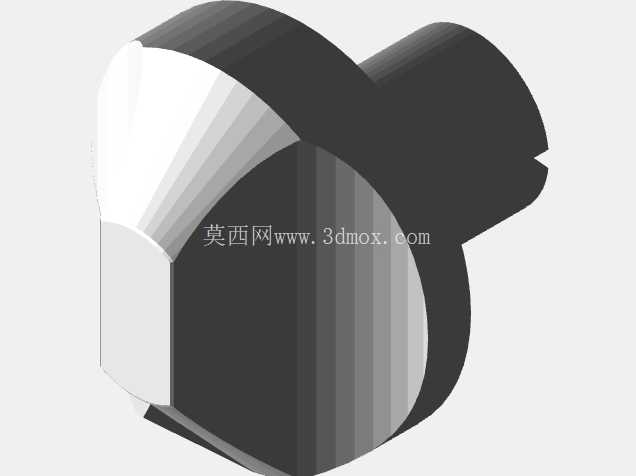

　　这款拨动开关主要面向小功率电源通断控制场景设计，常见于桌面风扇、小型家电、低压电控回路的手动控制环节，作为回路中直接由操作人员触发的通断执行部件，其结构可靠性直接影响终端设备的操作体验与用电安全。从结构设计逻辑来看，该开关采用旋钮式操作结构，外露操作端做了圆弧过渡的多边形切面设计，区别于传统扁平拨杆，这种结构在佩戴薄劳保手套操作时也能提供足够的摩擦力，不会出现打滑脱手的问题，操作端的凸起高度控制在合理范围，既保证操作行程的触感反馈，也避免外力磕碰导致开关误触发。

　　开关主体的安装基座采用圆柱带定位凸台的结构，安装时可直接嵌入设备面板的预制圆孔，侧边的凸耳结构能够卡在面板定位槽内，防止旋钮操作时整个开关跟转，不需要额外增加防转固定结构，能有效减少装配环节的零件数量。内部接触结构采用滑动式铜质接触片设计，操作旋钮转动时带动内部拨块推动接触片在两个静触点之间滑动，实现回路的通断切换，接触片的弹力参数经过匹配，操作时的扭矩控制在0.1-0.3N·m区间，既不会因为扭矩过小导致误碰切换，也不会因为操作力过大导致操作手感生涩。从安装边界尺寸来看，开关主体的圆柱外径适配常规12mm面板安装孔，安装后外露操作端的直径比基座大2mm，能够完全遮盖面板安装孔的边缘缝隙，不需要额外加装装饰盖，面板后方的主体长度控制在18mm以内，对于内部空间局促的小型家电来说，不会占用过多的腔体空间，接线端采用插片式结构，适配标准6.3mm接插件，装配时直接插线即可完成接线，不需要螺丝紧固，能有效提升流水线装配效率。

　　在实际应用场景中，这类开关多用于额定电流5A以内的交流低压回路，比如桌面风扇的档位切换与电源通断、小型台灯的开关控制、小型电源适配器的输出通断，相比船型开关，这种旋钮式拨动开关的防护性能更好，操作端与基座之间的间隙更小，日常使用中灰尘、飞溅的水滴不容易进入开关内部，适合在桌面、厨房小家电这类存在少量扬尘与溅水的场景使用。设计过程中针对操作寿命做了结构优化，内部拨块与接触片的接触位置做了圆弧倒角处理，反复转动过程中不会出现锐角切削接触片的问题，接触片的基材采用锡青铜材质，表面做镀银处理，长期使用不会出现氧化导致接触电阻过大的问题，操作寿命可以满足万次以上的切换需求。

　　开关的操作档位设置为两档定位，转动到通、断两个位置时会有清晰的档位卡点反馈，操作人员不需要观察指示灯，仅凭手部触感就能判断开关的通断状态，在光线不佳的操作场景下也能准确操作。基座部分采用阻燃PBT材质注塑成型，能够满足低压电器的阻燃要求，即使内部接触片出现短时拉弧，也不会引燃基座造成安全隐患，材质的耐温范围覆盖-20℃到120℃，能够适配大部分民用与普通工业场景的环境温度要求，不会因为夏季设备内部温升过高导致基座变形失效。
