LTZ系列38mm规格钢制冷弯型材构件

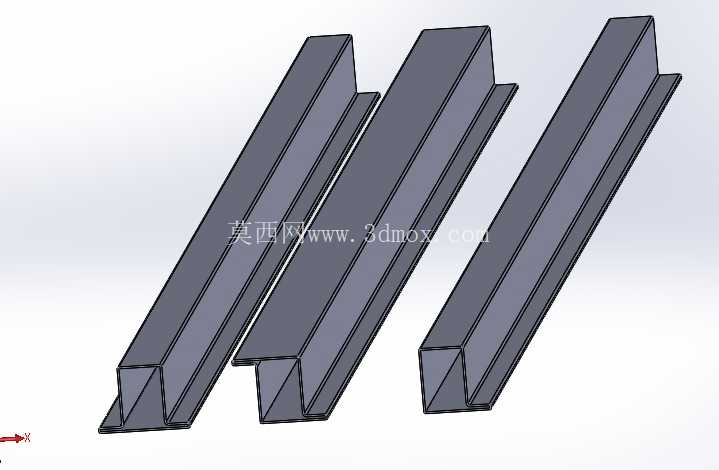

　　从截面形态来看，三款不同构型的型钢分别对应不同的安装边界需求：T38构型为双侧带折边的对称C型截面，折边宽度统一为6mm，主要用于变压器铁芯两侧的竖向支撑，双侧折边可以卡入绝缘端板的预留卡槽，不需要额外打孔固定，安装时直接卡入即可完成定位，避免钻孔过程中产生的铁屑落入绕组造成绝缘隐患；Z38构型为非对称Z型截面，单侧折边方向相反，多用于变压器高低压引线之间的隔层支撑，错位的折边可以同时搭接上下两层绝缘隔板，形成稳定的分层结构，减少引线之间的安全距离冗余，压缩变压器整体安装空间；L38构型为单侧折边的L型截面，折边位于型材下端，主要用于变压器外壳内部的安装导轨，端子排、温度传感器等附件可以直接通过卡扣固定在型材立面上，适配标准的导轨安装附件，不需要单独设计安装支架。这类LTZ系列38mm规格的冷弯型钢构件，是电源变压器装配环节中常用的结构支撑件，日常在中小容量干式变压器、低压控制变压器的内部安装场景中十分常见，主要承担绕组端部固定、引线支架安装、绝缘隔板定位的作用，替代传统角铁焊接件，减少现场加工工序，提升装配一致性。

　　设计这类冷弯型材构件时，首先要匹配变压器内部的安装空间边界，38mm的立面高度刚好适配常见的100-500VA容量电源变压器的绕组端部高度，型材厚度选用1.2mm的冷轧钢板，既保证足够的结构强度，在承受绕组压紧力时不会产生形变，又不会因为钢材过厚占用过多内部空间，影响绕组的散热通道。折边的圆角半径统一设计为R0.8mm，避免锐边划破绝缘材料，所有棱边都做了钝化处理，装配过程中不会损伤操作人员的防护手套，也不会刮破绕组的绝缘漆层。

　　在实际选型应用中，需要根据变压器的内部布局确定不同构型型材的下料长度，T38型材的长度通常与铁芯叠厚匹配，两端预留1mm的装配间隙，避免铁芯叠装公差导致型材无法卡入端板卡槽；Z38型材的长度需要比绕组端部宽度短2mm，给绝缘隔板的热胀冷缩预留余量；L38型材的长度通常与变压器外壳的内部宽度一致，两端通过点焊固定在外壳侧板上，作为附件安装的基准导轨。这类冷弯型材相比传统的焊接支架，尺寸一致性更好，批量生产时的形位公差可以控制在0.2mm以内，不需要现场进行校形加工，装配效率可以提升40%以上，同时型材的连续折弯工艺没有焊接应力，长期在变压器的工作温度环境下不会产生形变，支撑结构的稳定性更好。

　　在三维建模过程中，这类构件的建模重点在于折边的参数化设计，需要将折边宽度、折弯半径、立面高度设置为可调参数，方便针对不同容量的变压器快速调整型材尺寸，同时要注意不同构型之间的安装干涉检查，比如Z38型材安装时，折边位置不能与绕组的引出线位置冲突，L38型材安装时，立面要与外壳侧板保持垂直，避免端子排安装后出现倾斜。另外，这类型钢构件的表面处理通常采用电镀锌，建模时不需要额外表现涂层厚度，只需要在装配层级标注表面处理要求即可，安装孔位如果需要预留，要根据实际安装的附件尺寸确定孔距，优先采用长圆孔设计，抵消装配过程中的累积公差，降低安装难度。
