钣金焊接式电源变压器安装内阁结构

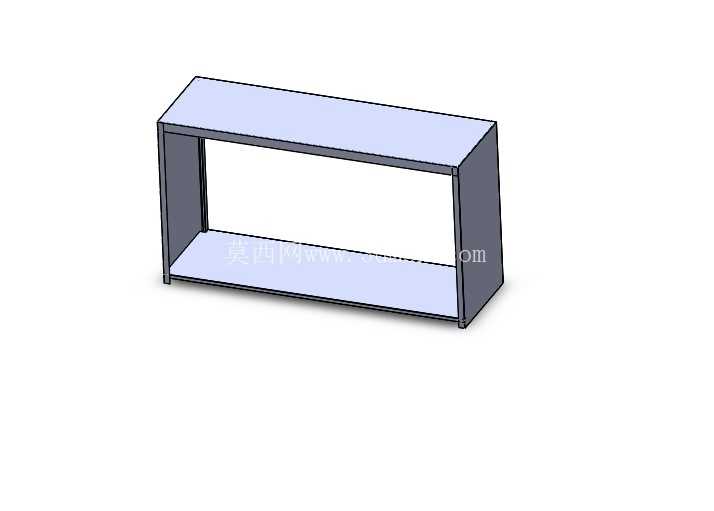

　　在低压配电、小型工业控制设备的电源配套场景中，电源变压器的安装防护结构往往容易被忽略，实际上这类安装内阁的结构合理性，直接影响变压器的散热效率、安装维护便捷性以及长期运行的防护可靠性。这款内阁结构采用开放式框型设计，整体为钣金折弯焊接成型，没有多余的装饰性结构，所有折边、焊缝都围绕功能需求设置，完全服务于电源变压器的安装固定与外围防护。

　　从实际使用场景来看，这类内阁通常安装在设备控制柜内部、壁挂式电源集成单元或者小型分布式供电节点中，区别于全封闭的变压器柜，它采用前后贯通的开放式框体，上下为平整的安装基准面，左右两侧为竖向支撑立板，中间预留出完全贯通的空腔，刚好适配常规方形电源变压器的嵌入安装。上下平面的平面度公差控制在0.2mm以内，保证变压器安装后底面与支撑面完全贴合，避免运行过程中因贴合间隙产生振动异响，同时上平面可以作为上层走线槽或者小型控制元件的安装基准，不需要额外加装支撑件，能有效压缩整套电源单元的安装空间。

　　设计过程中首先考虑的是安装边界的适配性，整体框体的外形尺寸按照常规100W-500W区间电源变压器的通用安装尺寸做了冗余预留，内部空腔的宽度、高度尺寸避开了变压器接线端子的突出位置，左右立板的内侧距离比变压器本体宽度宽出3mm安装间隙，既方便变压器推入就位，又不会因为间隙过大导致变压器固定后出现横向窜动。立板与上下平板的连接采用等离子切割下料后折弯碰焊的工艺，所有焊缝都设置在板材拼接的内角位置，外表面没有突出的焊瘤，焊接完成后整体做去毛刺处理，避免安装过程中划伤操作人员或者损坏变压器外层绝缘漆。

　　结构功能上，这款内阁没有设置可开合的门板，是因为对应场景下的变压器本身已经做了绝缘包覆，开放式结构能最大化空气流通效率，变压器运行过程中产生的热量可以通过前后贯通的空腔直接散出，不需要额外加装散热风扇就能满足常规工况下的温升要求。上下平板上预留的安装孔位采用通用化设计，既可以通过螺栓从下往上穿入固定变压器底部的安装脚，也可以从上往下穿入将整个内阁固定在设备机架或者墙装支架上，孔位间距兼容市面上多数同功率段变压器的安装孔距，不需要针对特定型号变压器重新打孔，能大幅减少现场安装的加工工作量。

　　从加工工艺角度看，整个内阁的板材选用常规冷轧钢板，下料采用等离子切割保证切口的直线度，折弯工序一次成型左右立板与上下板的连接折边，折边处的圆角半径按照板材厚度的1.5倍设置，避免折弯处出现应力集中导致板材开裂。焊接完成后整体做磷化喷塑处理，表面绝缘电阻满足低压配电设备的防护要求，既可以防止长期使用过程中板材锈蚀，也能避免变压器故障时出现柜体带电的安全隐患。左右立板的外侧没有多余的突出结构，保证多个内阁并排安装时可以紧密贴合，在多变压器并列的供电单元中能最大化利用安装空间，相邻柜体之间不会因为突出结构产生不必要的间隙。

　　实际安装过程中，变压器可以从内阁的前后任意一侧推入就位，接线操作时不需要拆除柜体结构，前后两侧都预留了足够的接线操作空间，手部可以直接伸入空腔完成端子接线、线路整理等操作，后期维护时也可以直接从前后两侧观察变压器的运行状态，不需要拆卸整个柜体。上下平板的边缘做了15度的倒角处理，既可以去除板材切割后的锐边，也能在变压器推入时起到导向作用，即使安装时变压器位置有轻微偏移，也能顺着倒角滑入正确的安装位置，降低现场安装的对位难度。
