斯巴鲁车型涡轮用锥形空气过滤器适配连接座

　　在民用性能车进气系统改装与售后维修作业中，涡轮增压器进气端的接口适配一直是一线改装技师、维修结构设计人员经常碰到的实操问题，尤其是早年进口的斯巴鲁翼豹GC、森林人SF这两款搭载涡轮动力的车型，原厂涡轮进气端采用的是专属方形法兰接口，而市面流通的通用型80mm口径锥形高流量空气过滤器，普遍采用圆形直插式连接结构，两者接口形式完全不匹配，直接安装会出现密封失效、进气泄漏、固定点位错位的问题，甚至会导致未经过滤的杂质进入涡轮压气机端，打坏涡轮叶片造成不可逆的动力总成损伤。这款适配连接座就是针对这一具体的工程匹配需求开发的结构件，核心作用是在不改动原厂涡轮壳体、不额外焊接转接法兰的前提下，实现原厂涡轮方形进气接口与80mm口径锥形过滤器的可靠刚性连接。

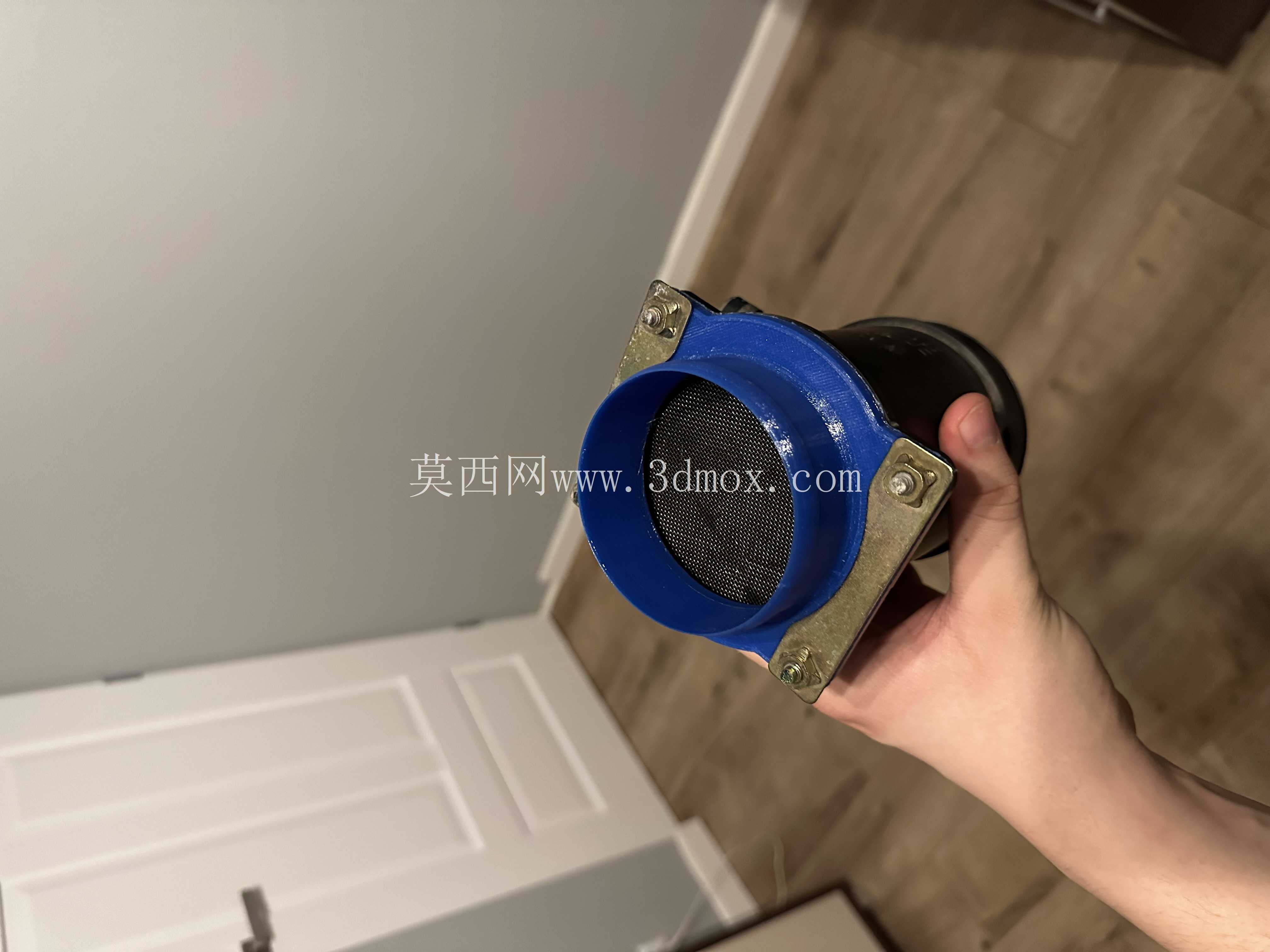

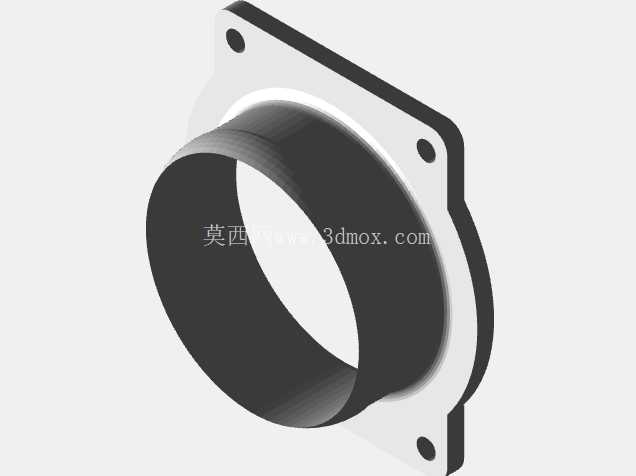

　　从结构设计逻辑来看，整个零件采用一体成型的变径过渡结构，一端为与涡轮进气端完全贴合的方形安装法兰，法兰上预留了三个对应原厂安装孔位的通孔，孔位的位置度公差控制在0.1mm以内，安装时可以直接对齐涡轮壳体上的原厂固定螺柱，配合耐高温橡胶密封垫就能实现端面的静密封，不需要额外在涡轮壳体上打孔攻丝，完全避免了破坏原厂部件结构的问题。法兰与圆形连接段之间采用大圆角平滑过渡，没有突兀的直角折边，一方面可以降低进气气流在变径位置的紊流损失，减少进气阻力对涡轮响应速度的影响，另一方面也能避免直角位置的应力集中，在车辆长期行驶产生振动的工况下，不会出现连接座根部开裂的故障。圆形连接段的外径严格匹配80mm锥形过滤器的标准卡箍安装尺寸，外壁设计了一圈深度0.8mm的卡箍定位槽，安装时卡箍可以卡在槽内，避免车辆急加速、急减速产生的进气压力波动导致过滤器松脱掉落。

　　从实际安装边界来看，这款连接座的轴向总长度控制在65mm，安装后不会超出涡轮周边的原厂空余空间，不会和周边的冷却水管、线束插头、引擎盖内衬产生运动干涉，不需要额外调整周边部件的固定位置。法兰的厚度设计为5mm，采用铝合金材质对应的结构强度完全可以承受过滤器的重量以及进气负压产生的载荷，长期使用不会出现法兰变形导致的密封面翘曲问题。在建模过程中，结构设计人员完全对标原厂涡轮接口的三维扫描数据进行逆向拟合，法兰密封面的平面度公差控制在0.05mm以内，确保安装后密封垫的压缩量均匀，不会出现局部压力过大导致密封垫早期损坏，或是局部压力不足导致进气泄漏的问题。过渡段的内壁做了顺滑的曲面处理，气流从方形截面过渡到圆形截面的过程中流速变化均匀，不会产生局部涡流导致的进气异响，也不会额外增加进气阻力影响发动机的动力输出表现。

　　在实际维修与改装场景中，这类适配零件往往没有原厂配件可供选择，过去很多技师会采用手工焊接钢板的方式制作简易转接座，不仅制作周期长，而且焊接后的变形很难控制，密封面的平面度无法保证，经常出现安装后漏气、孔位对不齐的问题，手工打磨的内壁粗糙也会增加进气阻力。这款标准化的三维结构模型，可以直接用于数控加工或者3D打印制作，所有安装尺寸、配合公差都经过实际装车验证，不需要制作者反复测量尺寸、调整孔位，大幅降低了这类适配零件的制作门槛与出错概率。针对进气系统的工作环境，结构设计时也考虑了温度耐受的需求，连接座安装位置紧邻涡轮壳体，长期工作环境温度在120℃左右，不管是采用6061铝合金数控铣削加工，还是采用耐高温尼龙材料3D打印，这个结构的壁厚设计都能满足长期高温工况下的强度要求，不会出现材料软化、变形的问题。圆形连接段的长度设计为25mm，足够让标准卡箍完全抱紧过滤器的连接胶套，即使在进气系统产生负压、过滤器受到侧向拉扯力的情况下，也能保证连接可靠性，不会出现胶套脱落的故障。
