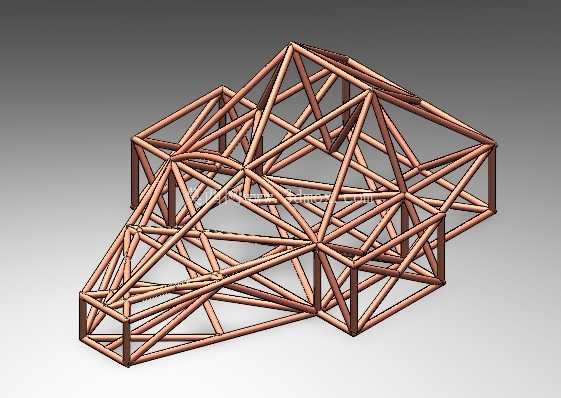

钢管桁架式车辆承载底盘结构设计

　　在非道路竞技车辆、小型特种作业载具的开发流程中，底盘桁架结构的设计直接决定了整车的抗扭刚度、载荷传递效率以及动态行驶稳定性，区别于传统冲压焊接式的量产车底盘，这类空间管桁架结构不需要依赖大型冲压模具开模，通过标准规格管材的切割、定位焊接即可完成主体成型，非常适配小批量定制车型、原型验证车的开发需求。从实际应用场景来看，这类管桁架底盘常被用于 Baja 越野赛车、大学生方程式赛车、小型全地形作业车以及定制改装的轻量化赛道车辆，在复杂颠簸路面行驶时，路面传递的冲击载荷会通过桁架的各根杆件分散传递到整个骨架结构，避免局部应力集中导致的结构开裂或变形。

　　设计这类桁架底盘时，首先要明确核心安装边界：前部区域需要预留动力总成、转向机构的安装点位，杆件排布要避开转向拉杆的运动行程，防止转向过程中杆件与结构发生运动干涉；中部乘员舱区域需要匹配座椅、安全带固定点、防滚架连接点位的位置，这部分的杆件密度会适当提升，保证侧碰、翻滚工况下的乘员生存空间完整性；后部区域则需要预留悬架安装支座、传动系统的布置空间，所有与悬架连接的节点都要做局部加强处理，把悬架传递的纵向、侧向冲击力快速分散到相邻的多根杆件上，避免单点受力过大导致焊缝撕裂。

　　从结构功能特性来看，这种三角形空间桁架结构的抗扭效率远高于同重量的槽型梁拼接底盘，每一根管材都只承受轴向的拉压载荷，不会出现明显的弯曲应力，材料的力学性能可以得到充分利用，在保证整体刚度满足设计要求的前提下，能比传统梁式底盘降低30%左右的结构自重，这对追求动力重量比的竞技类车辆来说至关重要。设计过程中需要反复校核每根杆件的长细比，过长的杆件需要增加横向连接杆件做支撑，避免车辆行驶过程中杆件发生共振，影响整车的操控响应精度；所有杆件的连接节点都要采用相贯线切割处理，保证管材之间的贴合缝隙控制在焊接工艺允许的范围内，减少焊接填充量的同时提升焊缝的连接强度，避免虚焊、夹渣等焊接缺陷带来的结构失效风险。

　　外形尺寸方面，这类底盘的宽度需要匹配目标车型的轮距设计要求，两侧纵梁的外侧要留出悬架摆臂、轮边机构的安装空间，避免轮胎在最大转向角、最大跳动行程时与底盘结构发生剐蹭；底盘的离地高度需要根据使用场景通过下部杆件的排布位置确定，越野场景下的底盘会适当抬升下部主横梁的位置，减少复杂路面托底时对主结构的冲击，赛道场景下则会尽可能降低底盘重心高度，提升过弯时的侧倾稳定性。底盘前部的桁架结构会做收窄设计，匹配前轮转向的运动空间，同时预留出冷却系统、前防撞结构的安装位置；后部的桁架结构则会根据动力总成的外形尺寸做适配，保证发动机、变速箱或者驱动电机的安装支座能直接固定在桁架的节点位置，让动力总成的重量直接通过节点传递到整个底盘结构，避免额外增加安装支架带来的重量冗余。

　　在实际建模过程中，需要先确定所有硬点坐标，包括悬架安装点、转向系统固定点、座椅安装点、动力总成悬置点的三维坐标，再基于这些硬点搭建主传力路径的杆件，之后补充辅助连接杆件形成完整的三角形桁架结构，每添加一根杆件都要检查是否与周边的零部件存在运动干涉，同时通过有限元分析验证各工况下的杆件应力，对应力水平较低的杆件可以适当减小管材规格，对应力集中的节点位置则增加加强筋或者局部加粗管材，在刚度、强度、重量三者之间找到最优的平衡。这类桁架底盘的焊接工艺也需要在设计阶段提前考虑，所有焊缝位置都要预留足够的焊接操作空间，避免出现焊枪无法到达的死角，保证每一处连接节点的焊接质量都能达到设计要求，后期装配时，所有外接零部件的安装孔位都要在焊接工装定位时一次加工完成，减少焊接变形带来的孔位偏差，提升整车的装配效率。
