汽车传动系统离合器总成结构设计

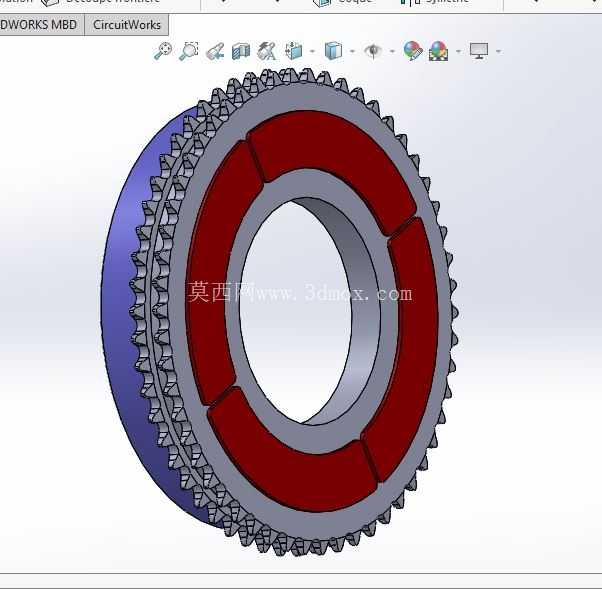

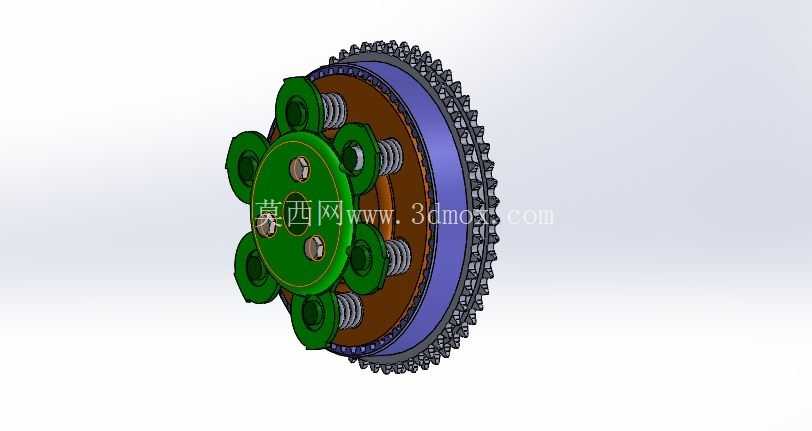

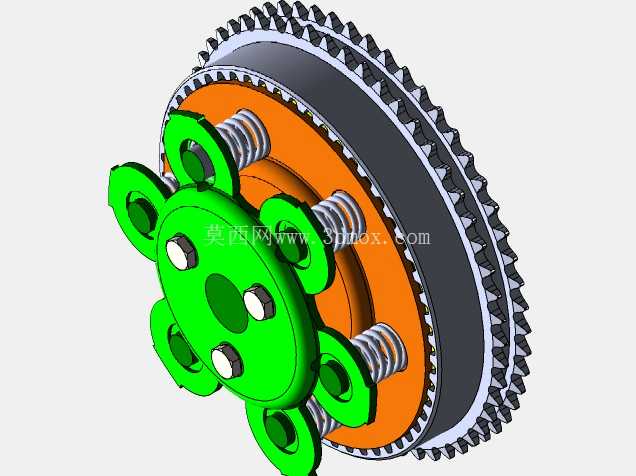

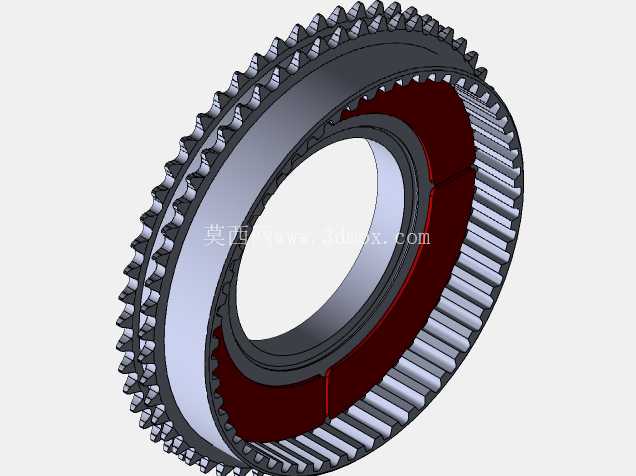

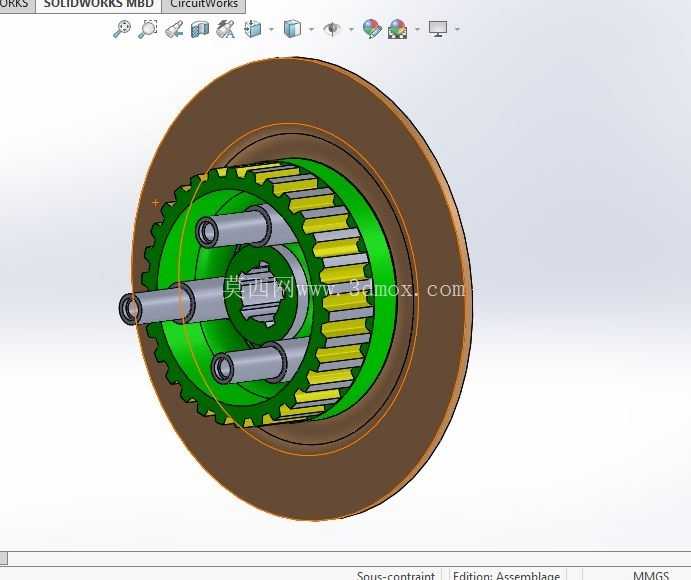

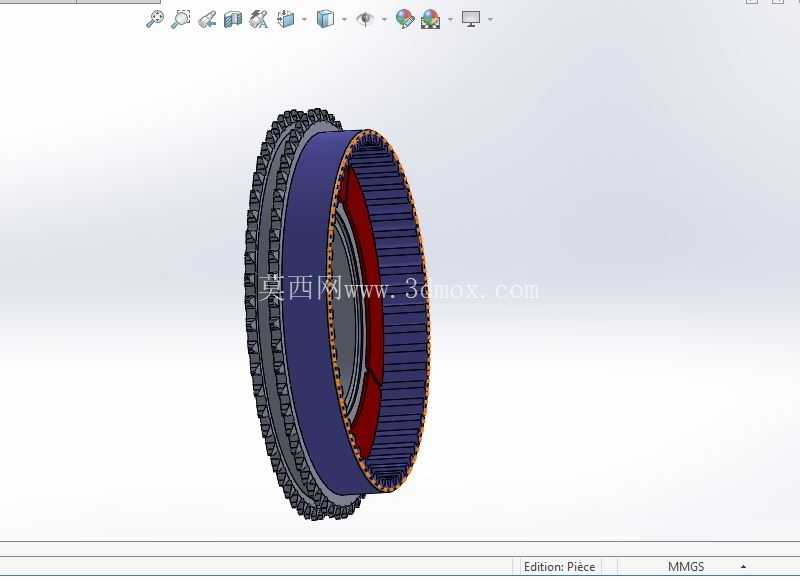

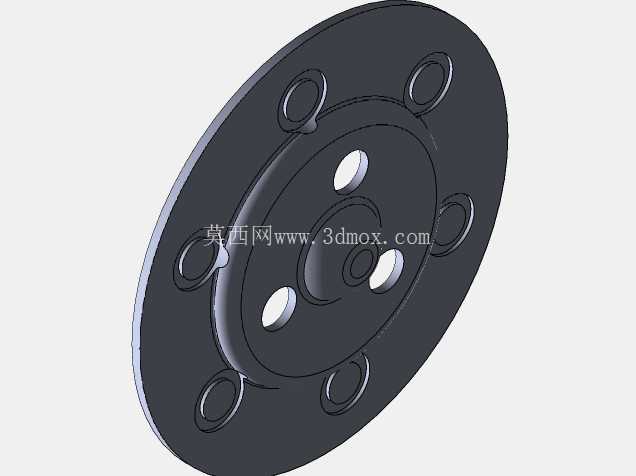

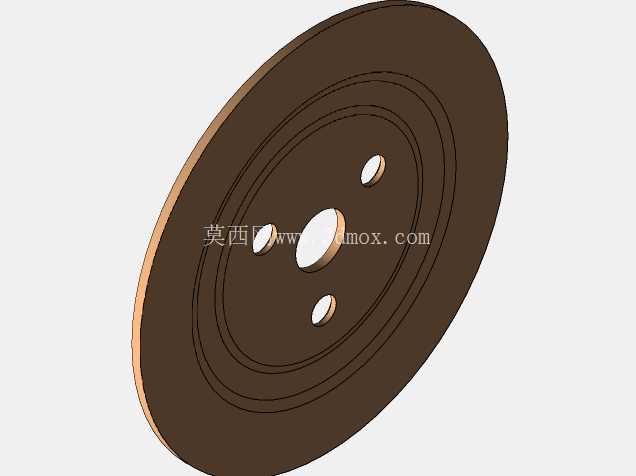

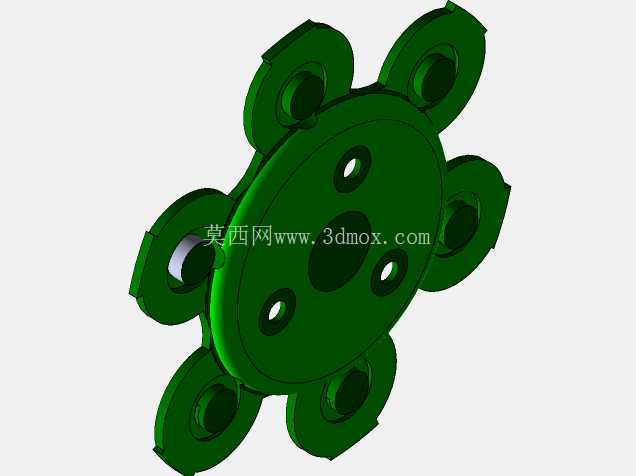

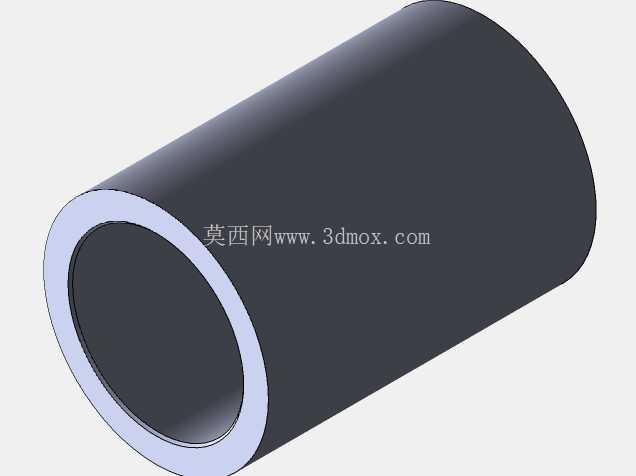

　　在手动挡燃油车的传动链路里，离合器是直接衔接发动机飞轮输出端与变速箱输入轴的核心部件，日常工况下需要频繁完成动力的接合与切断动作，不管是起步时的半联动滑磨、换挡时的动力切断、急加速时的扭矩传递还是制动时的过载保护，都依赖这套结构的可靠运行。这套离合器总成采用常见的膜片弹簧式结构布局，从三维结构上可以清晰看到压盘、从动盘、膜片弹簧、分离指、传动钢片、阻尼弹簧以及外圈连接齿圈的完整装配关系，从动盘上沿周向均匀布置的螺旋阻尼弹簧，主要作用是吸收传动过程中的扭转振动，降低动力接合瞬间的冲击载荷，避免变速箱齿轮在频繁的扭矩切换过程中出现打齿、磨损加剧的问题。

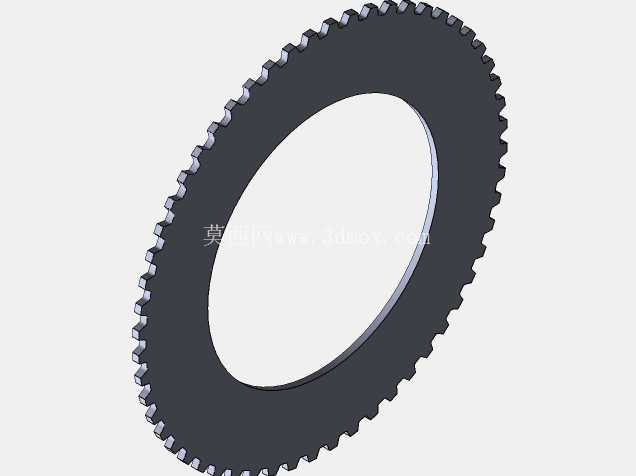

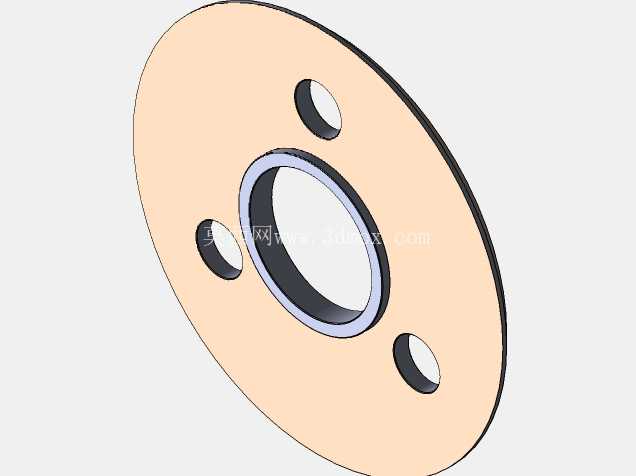

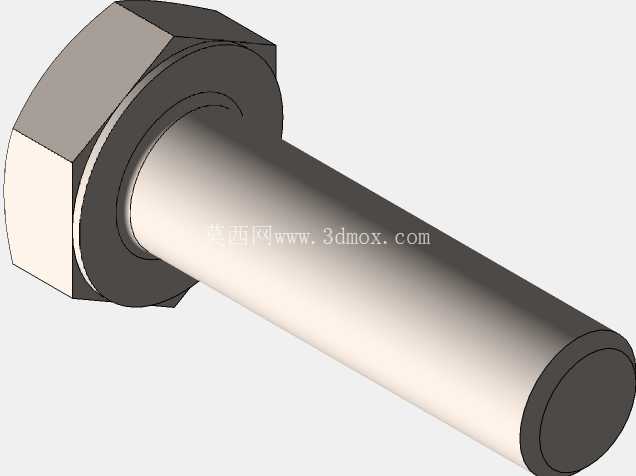

　　从实际装车的安装边界来看，这套结构的轴向安装空间需要匹配发动机飞轮壳的内部腔体尺寸，外圈的连接齿圈需要和飞轮端的定位止口完全贴合，通过周向布置的固定螺栓完成刚性连接，压盘在膜片弹簧的预紧力作用下，会将从动盘紧紧压在飞轮的摩擦端面上，依靠摩擦面之间的静摩擦力完成发动机扭矩的传递。设计过程中需要重点考量摩擦面的有效接触面积，接触面积不足会导致单位面积压力过大，摩擦片磨损速度加快，还容易在大扭矩输出时出现打滑问题；而膜片弹簧的弹力曲线需要经过反复校核，要保证在摩擦片正常磨损的全生命周期内，压盘的压紧力不会出现大幅衰减，同时还要兼顾分离踏板的操作力，避免踏板力过大导致驾驶疲劳。

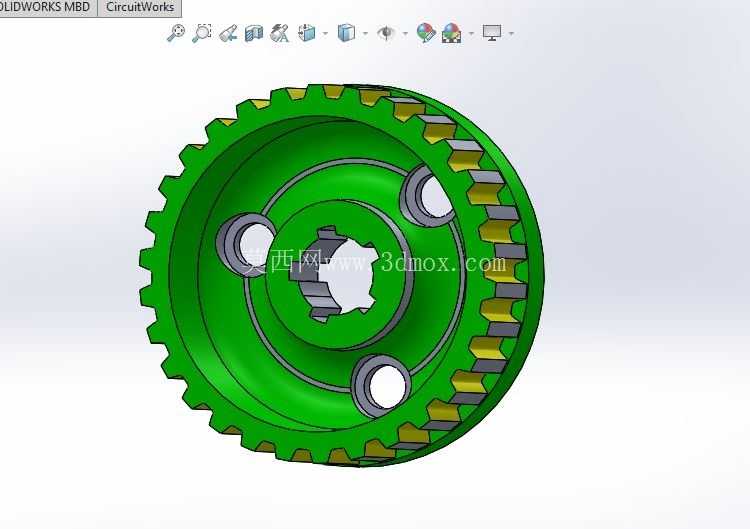

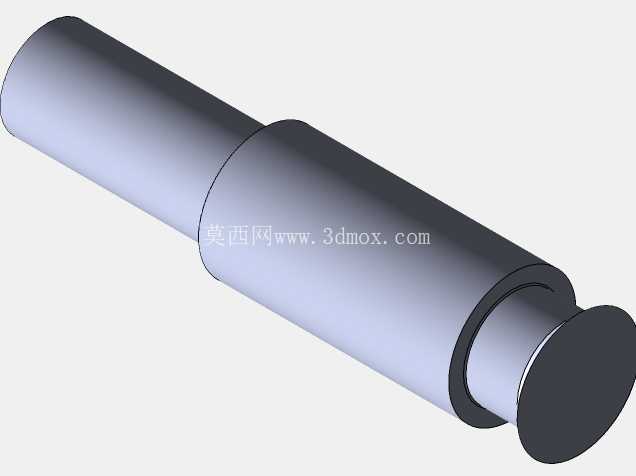

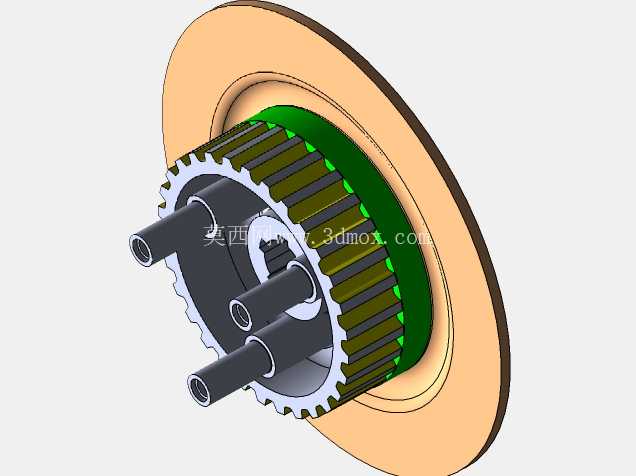

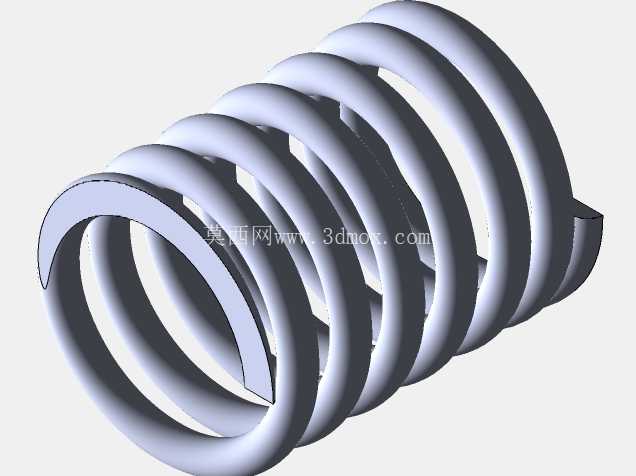

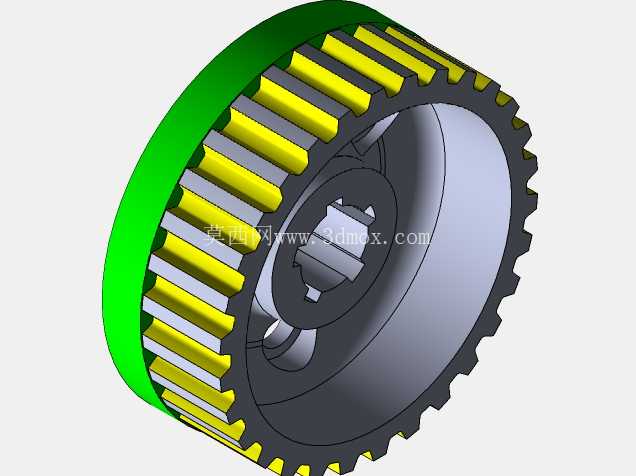

　　从动盘的花键毂需要和变速箱输入轴的花键做滑动配合，花键的配合公差需要控制在合理区间，间隙过大会导致传动过程中出现旷量，换挡时产生明显的冲击异响，间隙过小则会导致分离不彻底，换挡卡滞甚至挂挡打齿。周向布置的阻尼弹簧根据传递扭矩的大小做了差异化的刚度匹配，不同刚度的弹簧组合可以覆盖不同转速区间的扭转振动频率，避免传动系统在常用转速区间出现共振问题。分离指的端面高度需要保持在同一平面内，平面度误差过大会导致分离过程中压盘倾斜，出现分离不彻底、接合抖动的问题，这部分在装配时需要做专门的精度检测。

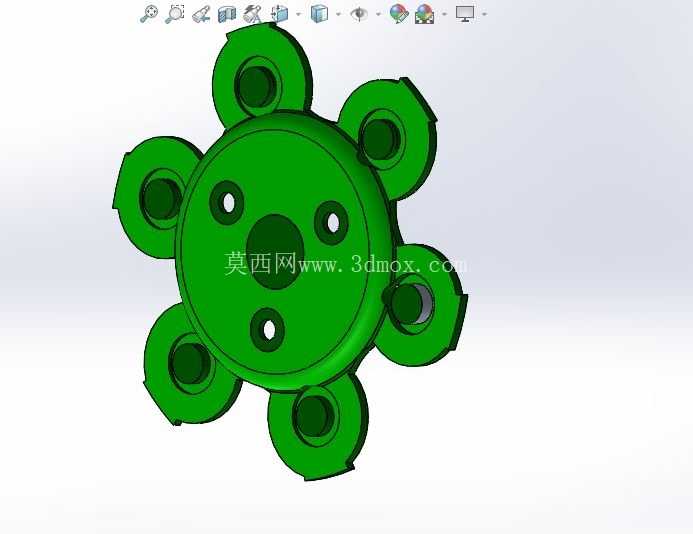

　　在实际使用场景中，这套结构需要适应-40℃到120℃的工作温度区间，摩擦片的材料需要兼顾高温下的摩擦系数稳定性与耐磨性能，频繁半联动工况下产生的大量热量需要通过压盘和飞轮的金属结构快速散出，避免摩擦片因为高温出现烧蚀、摩擦系数骤降的问题。压盘的传动钢片采用薄弹簧钢片制作，沿周向均匀分布，既可以传递扭矩，又能保证压盘在分离和接合过程中做轴向平行移动，避免出现卡滞。这套三维结构完整还原了离合器总成的所有装配细节，每个零件的配合关系、安装定位特征都做了准确还原，不管是用于传动系统的结构教学，还是用于离合器部件的改型设计参考，都能提供清晰的结构参考，也可以直接用于装配干涉检查、运动仿真分析，验证分离行程、压紧力变化等关键参数是否满足设计要求。
