乙烯基壁板户外灯具J型通道安装固定件

　　在民用住宅外墙电气改造、户外照明加装的施工场景中，乙烯基壁板作为主流的外墙挂板材质，其表面的灯具安装一直存在适配痛点——直接在壁板上打孔固定会破坏壁板的防水结构，长期使用后易出现渗水、壁板变形、灯具脱落等问题，这款J通道结构的安装固定件，正是针对该场景开发的专用衔接构件。

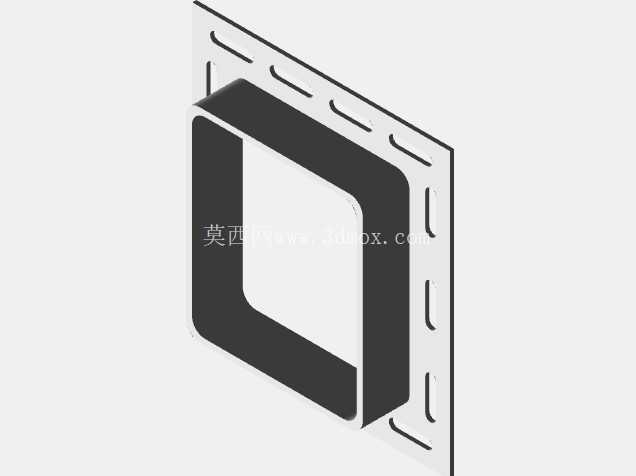

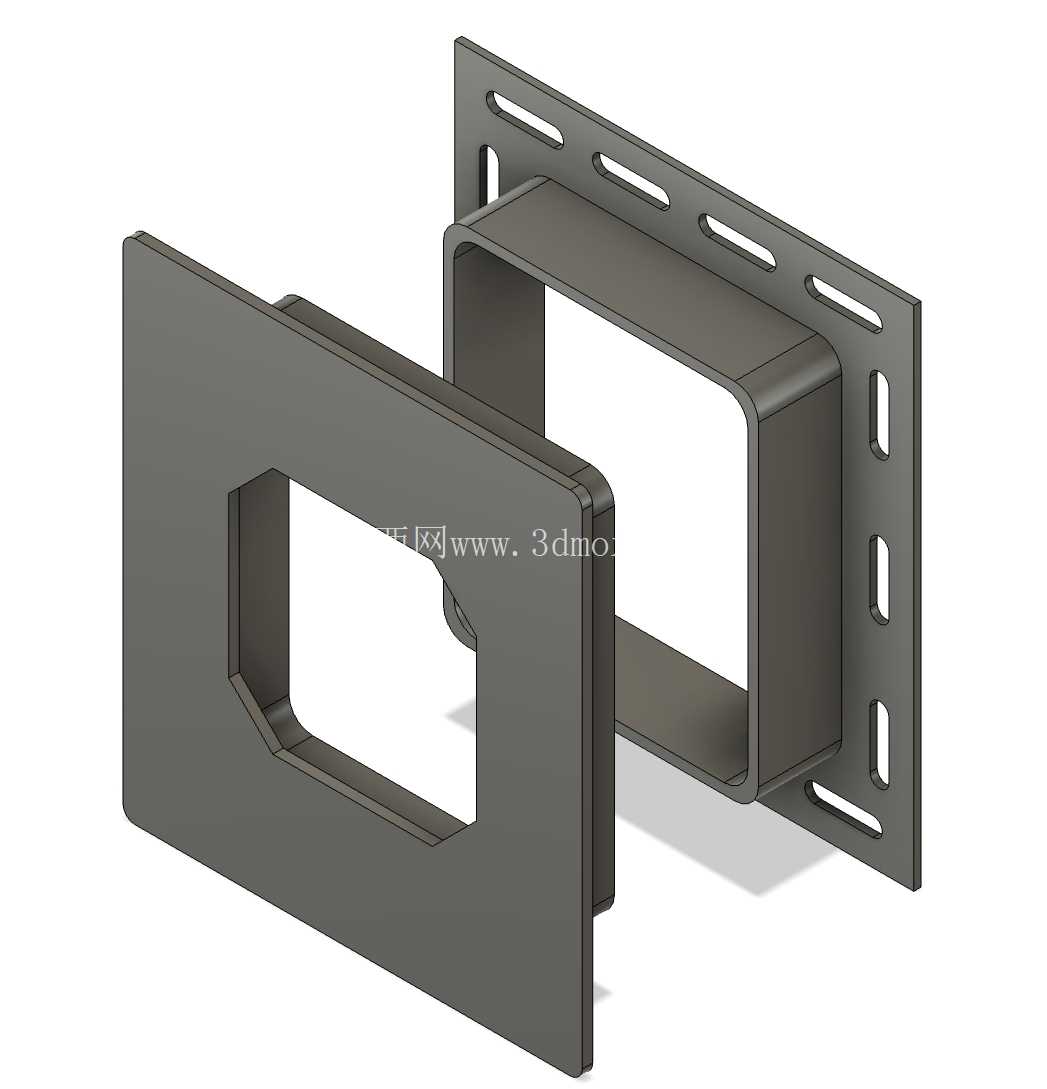

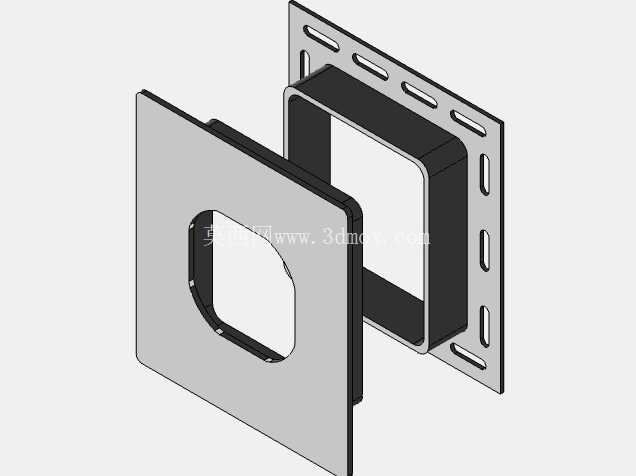

　　从结构设计逻辑来看，该构件分为两个核心功能部分：一侧是带多组长条调节孔的壁挂安装板，另一侧是带居中镂空窗口的J型卡接框，两部分通过弯折的围边结构连为一体，整体采用钣金弯折成型的工艺思路，壁厚均匀，无多余的冗余结构。壁挂安装板上的长条孔采用横向、纵向交错排布的设计，安装时可根据壁板背后龙骨的实际位置，在水平、垂直两个方向调整固定点位，无需严格对齐预打孔位，能适配不同间距的木龙骨或轻钢龙骨安装基础，降低现场施工的定位难度。J型卡接框的边缘做了内卷边处理，既可以避免安装时划伤施工人员，也能在卡入乙烯基壁板的J型槽时，减少对壁板边缘的涂层损伤，保证壁板外观完整性。

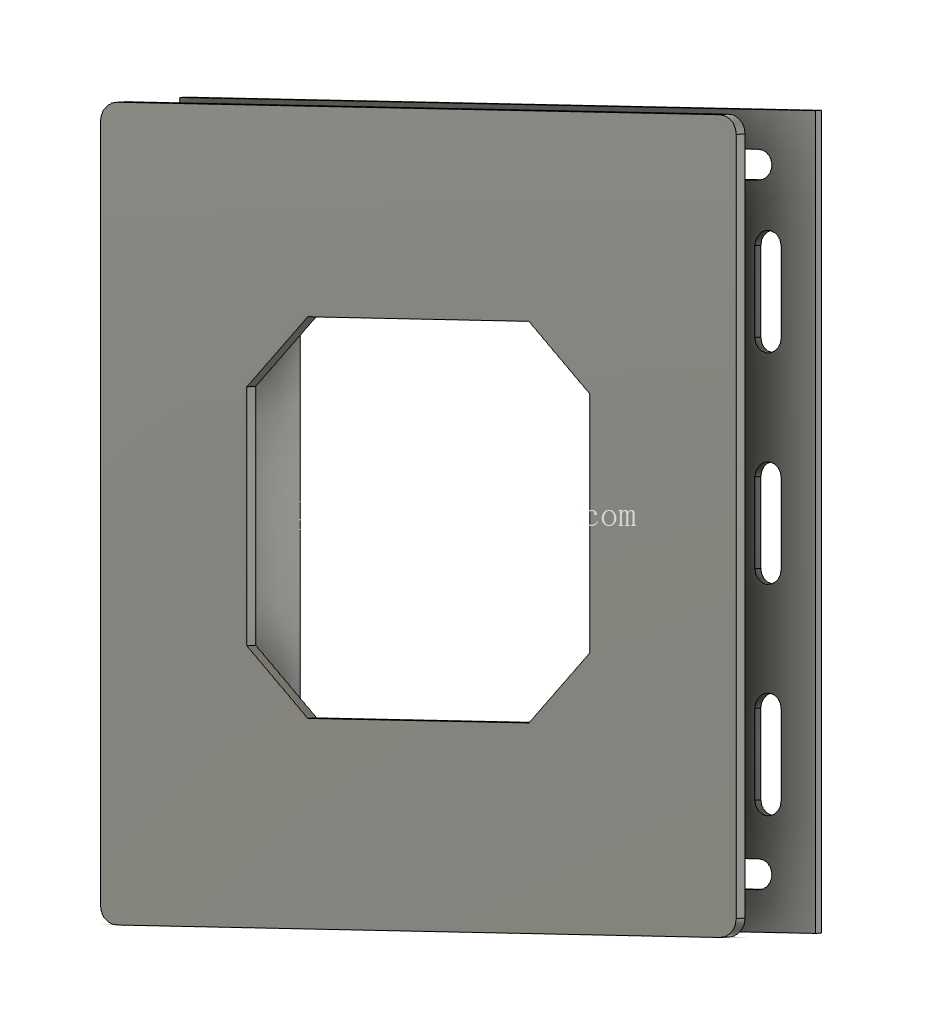

　　实际使用时，无需对原有乙烯基壁板进行大面积裁切，仅需在壁板对应位置开出与卡接框镂空窗口匹配的走线孔，将J型卡接框顺着壁板的拼接缝隙滑入J型通道内，使壁挂安装板紧贴壁板背面的龙骨基础，通过自攻螺丝穿过长条调节孔将构件固定在龙骨上，后续户外灯具的底座可直接固定在卡接框的正面平面上，灯具的供电线缆可通过镂空窗口穿入壁板内侧的走线空间，全程不会破坏壁板的整体防水结构，荷载全部通过安装板传递到墙体龙骨上，避免壁板长期受灯具重量压迫出现凹陷变形。

　　从安装边界尺寸来看，壁挂安装板的宽度适配常规150mm-200mm间距的龙骨排布，卡接框的伸出高度与乙烯基壁板J型通道的标准深度匹配，安装完成后卡接框正面与壁板外表面基本齐平，灯具安装后不会出现明显的突出缝隙，能减少雨水顺着安装缝隙渗入壁板内侧的概率。卡接框正面的镂空窗口尺寸兼顾了走线空间与结构强度，既可以容纳常规户外壁灯的线缆穿过，也不会因为开孔过大导致构件整体刚性下降，即使安装重量在2kg以内的户外壁灯、感应灯、门牌灯，构件也不会出现明显的形变。

　　在结构细节处理上，构件的所有弯折处都采用了圆角过渡，避免应力集中导致的钣金开裂，安装板上的长条孔边缘做了去毛刺处理，螺丝拧入时不会出现孔位掉屑、螺丝卡顿的问题。针对户外使用的场景，构件表面预留了足够的涂层附着空间，施工时可根据外墙壁板的颜色，在构件表面涂刷匹配的底漆与面漆，减少3D打印或钣金加工产生的层纹、加工痕迹，让安装后的固定件与壁板外观保持一致，不会出现明显的色差突兀感。

　　不同于通用型的壁装支架，该构件完全贴合乙烯基壁板的安装结构设计，不需要额外的密封胶、防水垫片等辅材，仅靠结构本身的卡接限位就能实现稳定固定，后期如果需要更换灯具，仅需拆卸灯具底座即可，不会对原有壁板造成二次损伤，大幅降低外墙照明加装、改造的施工难度与后期维护成本。在建模过程中，所有的弯折半径、孔位间距都严格匹配市面主流乙烯基壁板的J型通道尺寸参数，卡接间隙控制在合理范围内，既不会因为间隙过小导致安装时卡滞，也不会因为间隙过大出现安装后松动、异响的问题，能直接用于3D打印小批量制作或者钣金开模量产，适配不同规模的施工需求。
