矿山采石场破碎机用刀齿三维结构设计

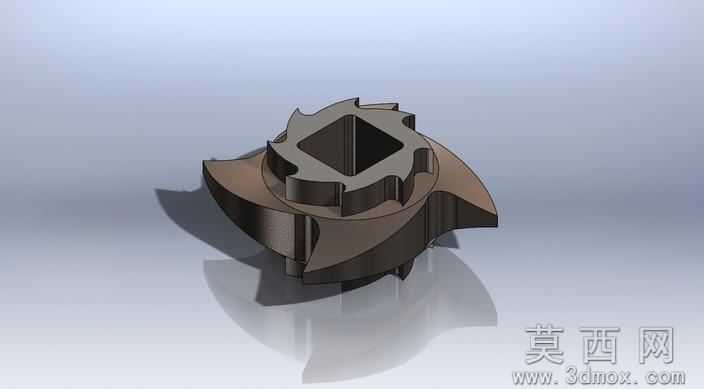

本刀齿模型采用SolidWorks2014完成全参数化三维建模，整体围绕矿山采石场破碎机的实际作业工况开展结构设计，建模过程中优先保障零件的可制造性与装配适配性，所有特征均采用实体建模方式构建，未使用冗余的曲面面片，确保模型可直接导入工程图模块生成加工图纸。模型整体采用回转对称式布局，中心设置方形安装孔，该结构可在刀齿装配到破碎机转轴后传递大扭矩，避免作业过程中出现打滑松脱的问题；刀齿主体设置三个主切削刃，每个切削刃均设计有合理的前角与后角，在破碎石料的过程中可有效降低切削阻力，同时刃部做了加厚处理，匹配铸件的壁厚均匀性要求，避免铸造过程中出现缩孔、缩松等缺陷。建模阶段对刀齿的安装定位面做了精准的公差预留，机加工交配面的平面度、同轴度均按照矿山机械配件的通用公差标准设定，确保零件铸造完成后仅需少量机加工即可完成装配。渲染阶段采用金属耐磨钢材质，调整材质的粗糙度、反射率参数还原高锰钢铸件的哑光金属质感，添加地面反射效果与柔和的环境光，清晰呈现刀齿的刃部轮廓、安装孔结构与各部位的壁厚过渡，所有棱边均做了微小的倒角处理，既符合实际铸件的工艺特征，也避免模型出现尖锐棱边导致的应力集中问题。设计思路上充分考虑刀齿的实际使用场景，作为镇压和打破矿石的核心作业部件，整体结构兼顾了铸件的成型工艺性与机加工的便利性，三个切削刃均匀分布可保障破碎机运转过程中的动平衡，降低作业时的振动与噪音，刃部的弧形过渡设计可在破碎硬石料时分散冲击力，提升刀齿的整体使用寿命，中心方孔与转轴的配合面设计有定位止口，可快速完成装配定位，减少现场更换配件的停机时间。模型的所有结构特征均做了参数化关联，后续可根据不同型号破碎机的安装尺寸需求，快速调整刀齿的外径、安装孔尺寸、刃部角度等参数，无需重新构建整体模型，大幅提升同系列配件的设计效率。
