壁挂式手动易拉罐压碎装置结构设计

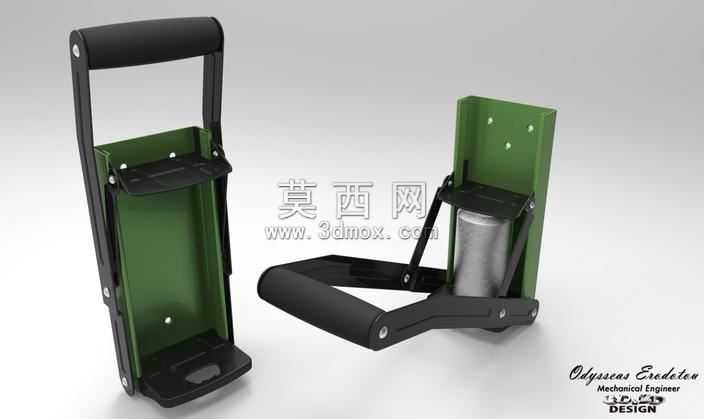

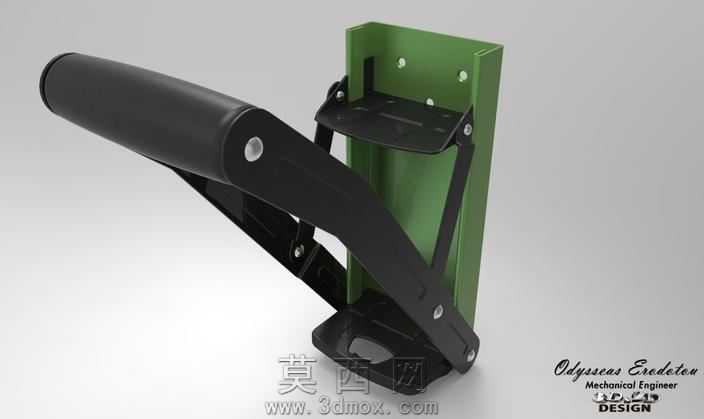

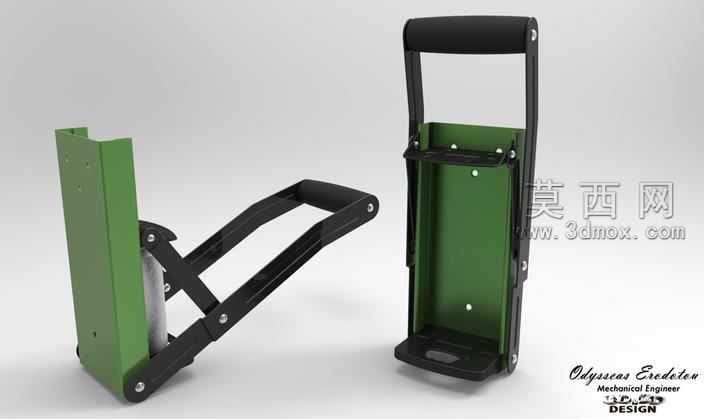

本作品为壁挂式手动压碎装置的三维建模成果，建模过程中严格遵循机械结构设计逻辑，先完成整体装配关系的梳理，再拆分各个零部件逐一建模。首先搭建核心的杠杆施力结构，对长手柄的曲面造型做了精细化处理，手柄握持段采用符合人体工学的弧形曲面，通过三维软件的曲面扫掠、圆角过渡命令完成造型，保证握持舒适度的同时兼顾结构强度。装置的固定背板采用钣金建模逻辑，预留的安装孔位按照标准五金件尺寸设计，可直接适配常规膨胀螺丝的安装需求，背板与活动压合板之间通过四连杆结构实现传动，建模时对铰接位置的销轴、轴孔做了公差配合模拟，保证活动部件转动顺畅无卡滞。压合工作面设计有防滑凸起结构，通过阵列命令完成特征排布，避免压合过程中被压物件滑脱。材质渲染阶段，手柄部分赋予哑光橡塑材质，调整粗糙度参数模拟真实防滑握把的质感；金属结构件分别做了区分，铰接销轴赋予亮面金属材质，主体支架赋予磨砂黑色喷塑金属质感，固定背板赋予哑光绿色烤漆材质，不同材质的光影反射参数经过反复调试，渲染出的效果图能够清晰区分各个部件的材质属性，同时还原真实工业产品的视觉效果。结构设计上充分利用杠杆原理实现省力效果，长力臂的设计让使用者仅需施加较小的握力即可获得足够的压合力，活动压合板的行程经过合理测算，能够适配常规易拉罐类物件的压合需求，整体壁挂式的结构设计不占用台面空间，安装后可稳定固定于墙面，闲置时手柄可自然下垂收纳，不会额外占用活动空间。建模过程中对所有活动部件做了运动仿真模拟，验证整个压合行程中不存在结构干涉，各个铰接点的受力分布经过测算优化，保证长期使用的结构可靠性，所有零部件的壁厚、圆角参数都按照五金冲压件的加工工艺要求设计，可直接对接生产加工环节。
