直连驱动式离心破碎磨粉设备结构模型

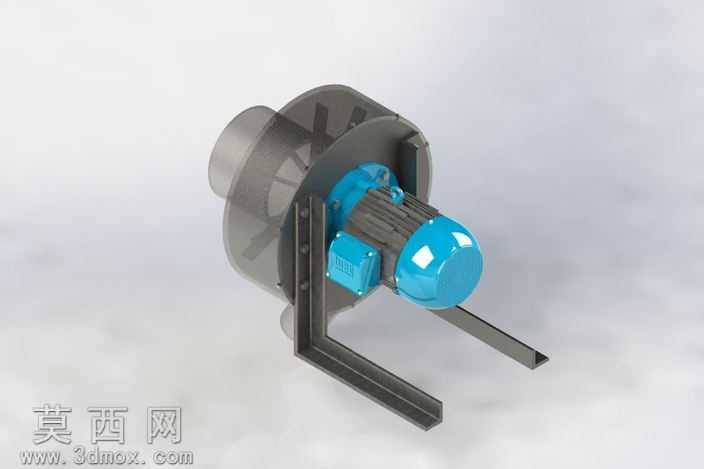

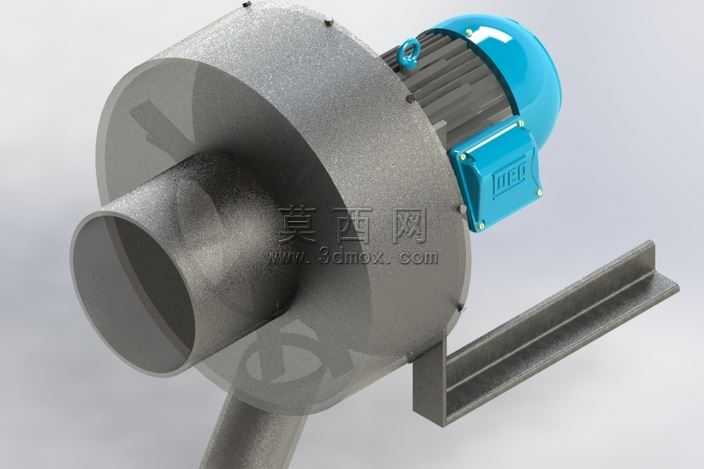

本模型为直连驱动式离心破碎磨粉设备的三维结构设计，建模过程中采用参数化特征建模方式，先完成核心蜗壳流道腔体的曲面构建，通过旋转、扫掠命令生成渐开线型的蜗壳内壁曲面，保证流道过渡顺滑无突变，再对壳体外壁做等厚抽壳处理，预留法兰连接边与安装支座的定位基准。驱动端采用电机直连的集成化结构设计，将电机输出轴与粉碎叶轮的转轴做同轴度约束，省去中间传动部件，建模时还原了电机接线盒、吊环、散热筋的细节结构，对电机外壳的分型面、安装螺栓孔做了精确的阵列排布，保证装配时的干涉检查完全通过。设备的进料口采用圆管直入式结构，出料口设置在蜗壳下方，建模时对进出料口的连接法兰做了标准孔位设计，可直接对接上下游的输送管路。底部的L型安装支架采用钣金折弯特征构建，对支架的安装孔、加强折弯边做了强度适配的结构设计，保证设备运行时的支撑稳定性。材质渲染阶段，蜗壳主体采用铸铁磨砂材质，调整粗糙度参数还原铸造金属的哑光颗粒质感，电机端盖与接线盒采用亮蓝色工业烤漆材质，设置合适的反光度与清漆层参数，区分铸铁壳体与涂装部件的视觉差异，安装支架采用热轧钢板材质，还原钢材表面的轻微氧化质感。设计思路上围绕小型物料破碎的工况需求，将离心风机的风压结构与粉碎腔结合，利用叶轮高速旋转产生的离心力带动物料撞击腔壁实现破碎，直连结构有效降低了设备整体体积与传动损耗，模型中所有配合面均做了公差预留，转动部件与静止部件之间设置了合理的间隙，可直接用于工程出图、3D打印验证或虚拟装配演示，完整还原了设备从动力输入到物料粉碎输出的全部结构逻辑，各零部件可单独拆分编辑，方便后续做结构优化与参数调整。
