DIY小型落地起重设备结构设计

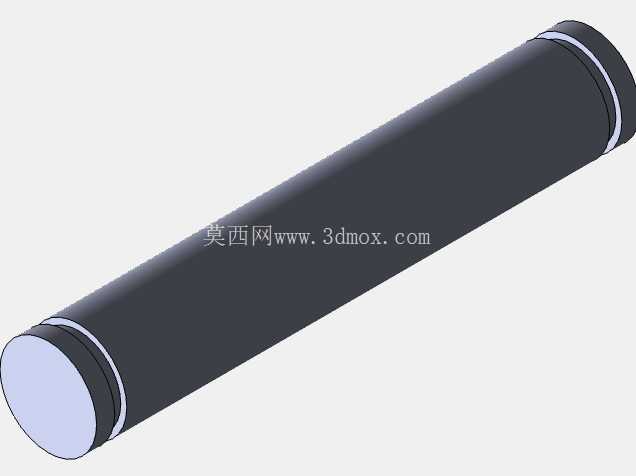

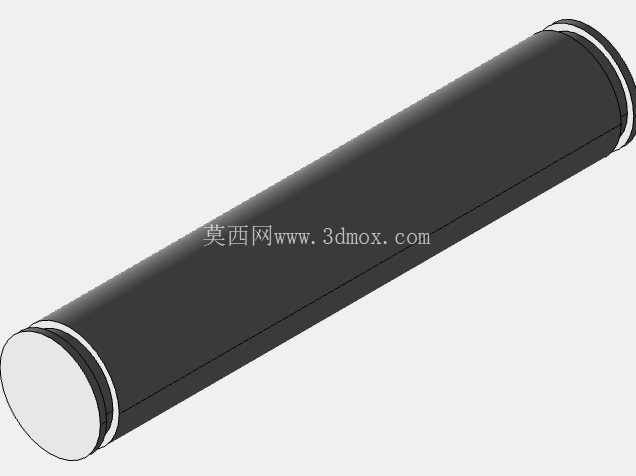

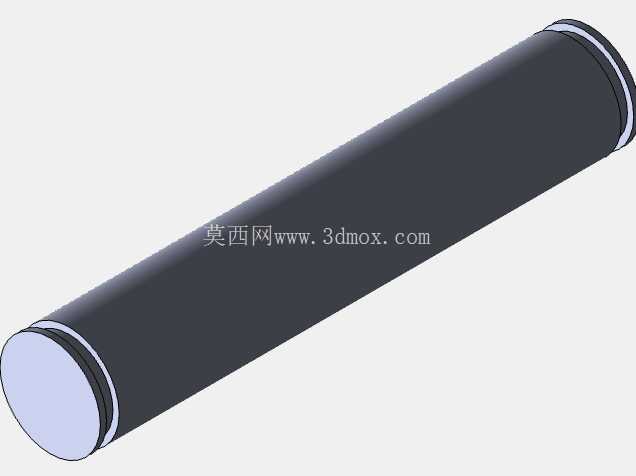

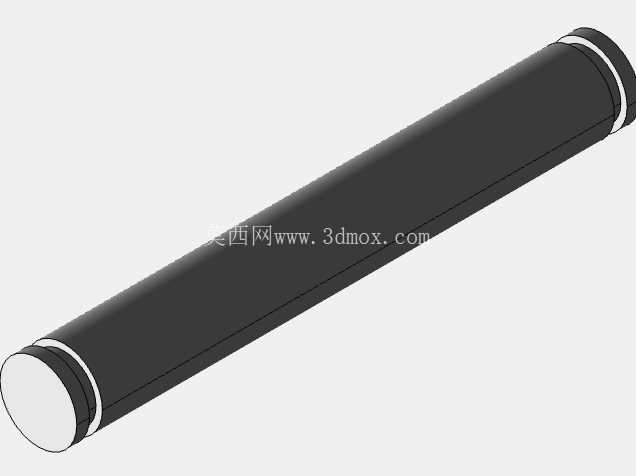

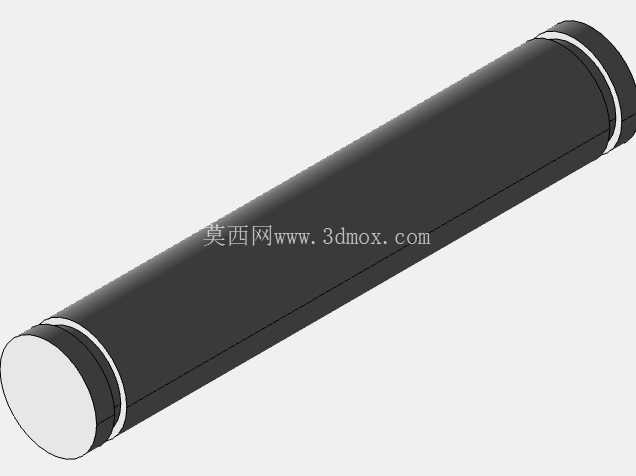

　　在小型维修工坊、家庭DIY作业场景里，经常会遇到几十公斤级重物的短距离抬升、移位需求，这类作业如果使用大型行车、叉车不仅受场地空间限制，还会造成设备能力浪费，而纯人力抬升又存在砸伤、扭伤的安全隐患，这款DIY落地起重设备的结构设计，正是瞄准这类小载荷、低频次、场地受限的作业场景开发。从结构外形来看，该设备采用长筒式主体结构，主体采用等径圆柱筒体作为主承载构件，筒体两端设置端盖结构，端盖与筒体之间设置环形限位凸台，既可以保证端盖的装配定位精度，也能避免端盖在承载过程中发生径向滑移。

　　筒体作为核心承载部件，在设计时需要重点校核轴向压溃强度与径向抗弯刚度，因为落地起重作业时，主体不仅要承受垂直方向的重物载荷，还要承受重物偏载带来的径向弯矩，筒体壁厚的选取需要结合常用作业载荷上限来确定，避免为了追求轻量化导致筒体在承载时发生鼓胀变形。两端的端盖结构并非单纯的密封作用，其中下端盖直接与地面接触，需要设计足够的接触面积来降低对地压强，避免在软质地面作业时设备发生下沉倾斜，端盖与筒体的连接可以采用过盈配合加止动螺钉的方式，既保证连接强度，也方便后期拆解维护；上端盖则用于安装起重执行部件，比如小型绞盘、滑轮组或者顶升机构，端盖上的安装孔位需要根据所选执行部件的安装尺寸预留，同时要保证安装面的平面度，避免执行部件安装后出现偏载。

　　这款设备的安装边界非常灵活，因为整体为立式长筒结构，占地面积仅为下端盖的投影面积，不需要在地面打膨胀螺栓固定，依靠自身重量与地面的摩擦力即可保持作业稳定，适合在车库、小型维修间、家庭作坊这类空间狭小、无法做基础固定的场所使用。在实际用途上，它可以完成小型发动机的抬升移位、重型工具箱的高度调整、DIY家具组装时的部件抬升、小型设备维修时的部件托举等作业，作业高度可以通过更换不同长度的筒体来调整，也可以在筒体内加装伸缩内管来实现高度无级调节，满足不同作业高度的需求。从设计思路来看，这款结构没有采用复杂的桁架式结构，而是选用最简单的圆柱筒体作为主承载件，一方面是因为圆柱筒体的材料利用率高，相同截面积下筒体的抗弯抗扭能力优于实心杆件，另一方面圆柱筒体的加工难度低，DIY制作者可以直接选用标准规格的无缝钢管作为筒体原料，不需要复杂的折弯、焊接工序，只需要根据所需长度切割管材，再加工两端的端盖即可完成主体制作，大幅降低了DIY制作的门槛。

　　在细节设计上，筒体两端的环形凸缘结构除了定位端盖的作用，还可以作为捆绑带的固定位点，当需要吊装不规则形状的重物时，可以将捆绑带绕过凸缘进行固定，避免捆绑带在筒体上滑移；筒体表面不需要做复杂的涂装处理，只需要做除锈防锈即可，因为这类DIY设备的使用频次不高，不需要过高的表面防护要求，当然如果使用场景存在潮湿、腐蚀的情况，可以在筒体表面喷涂防锈漆或者做镀锌处理。需要注意的是，这款落地起重设备的设计定位是小载荷作业，不适合用于超过设计载荷的重物抬升，在使用前需要检查端盖与筒体的连接是否牢固，地面是否平整坚实，避免作业过程中设备倾倒；如果需要提升载荷能力，可以适当增加筒体壁厚，或者在筒体内加装加强筋，同时增大下端盖的直径来提升设备的稳定性。对于三维建模从业者来说，这款结构的建模过程可以很好地练习回转类零件的建模方法、装配体的配合关系设置，以及简单的承载仿真分析，通过调整筒体的长度、壁厚、端盖尺寸等参数，可以快速衍生出适配不同载荷、不同作业高度的系列化模型，为小型DIY起重设备的设计提供基础参考。
