工业车间重物起升用立式升降杆结构

项目分类:起重机 发布时间:2024-12-23 ID:862993

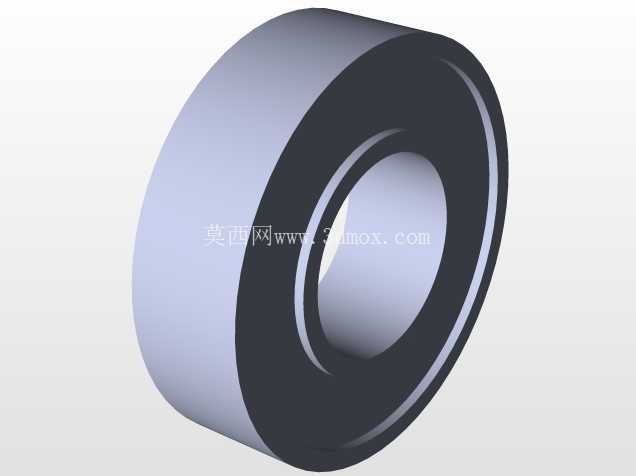

  • 工业车间重物起升用立式升降杆结构
  • 工业车间重物起升用立式升降杆结构
  • 工业车间重物起升用立式升降杆结构
  • 工业车间重物起升用立式升降杆结构
  • 工业车间重物起升用立式升降杆结构
  • 工业车间重物起升用立式升降杆结构
  • 工业车间重物起升用立式升降杆结构
  • 工业车间重物起升用立式升降杆结构
  • 工业车间重物起升用立式升降杆结构
  • 工业车间重物起升用立式升降杆结构
  • 工业车间重物起升用立式升降杆结构
  • 工业车间重物起升用立式升降杆结构
  • 工业车间重物起升用立式升降杆结构
  • 工业车间重物起升用立式升降杆结构
  • 工业车间重物起升用立式升降杆结构
  • 工业车间重物起升用立式升降杆结构
  • 工业车间重物起升用立式升降杆结构
  • 工业车间重物起升用立式升降杆结构

  从结构设计逻辑来看,这款升降杆没有集成复杂的锁定机构,这点在实际选型时需要特别注意,它更适合搭配外部的行程限位、负载锁止结构配套使用,比如在工位旁加装独立的安全挡块、负载防坠挂钩,或者搭配带自锁功能的驱动单元使用,避免举升过程中出现负载下滑的风险。杆体部分采用多节嵌套的伸缩结构,缩回状态下整体高度较低,不会占用过多的车间垂直空间,完全伸出后可满足常规工位2到3米的垂直起升高度需求,杆体的截面做了等强度设计,每节杆的壁厚根据受力梯度做了差异化调整,靠近底座的固定段壁厚最大,往上逐节递减,既保证了举升过程中的杆体刚性,减少负载偏载带来的杆体晃动量,又尽可能控制了整体的自重,降低底座的承载负担。在常规机械加工车间、中小型装配工位的物料转运场景里,经常会遇到1吨以内小型工件、工装夹具的短距离垂直起升需求,这类场景不需要大吨位行车覆盖,也没必要部署复杂的龙门架系统,一款结构紧凑的立式升降杆就能覆盖绝大多数工位的垂直位移需求。这款升降杆采用方形底座加单杆伸缩的主体构型,底座部分做了加厚的平板式设计,底部预留了四个对称的安装孔位,可直接通过膨胀螺栓固定在混凝土地面,也能通过压板锁紧在工装平台的T型槽上,安装边界的适配性较强,不需要额外做复杂的地基预埋,对于临时调整工位布局的生产场景十分友好。

  底座内部预留了驱动单元的安装空间,可根据实际使用需求选配电动推杆驱动、气缸驱动或者手动液压驱动的模式,不同驱动模式的安装接口做了统一化设计,不需要额外改动底座的主体结构就能完成驱动方式的切换,适配不同气源、电源配置的车间场景。在实际应用中,这类升降杆除了用于车间内的小型重物举升,还能作为自动化产线的物料抬升机构、检测工位的工件高度调节机构使用,比如在零部件探伤检测工位,可通过升降杆调整工件的高度,匹配检测探头的最佳工作距离;在小型装配工位,可通过升降杆托举待装配的部件,调整到操作人员最舒适的装配高度,降低长期弯腰作业的劳动强度。

  设计这款结构时,需要重点校核杆体全伸状态下的偏载载荷,因为单杆结构的抗偏载能力相比双柱、四柱结构偏弱,所以在底座与杆体的连接位置做了加强筋布局,四个三角形的加强筋均匀分布在杆体根部,将杆体受到的弯矩均匀传递到底座的整个安装平面,避免应力集中导致的根部焊缝开裂问题。杆体的滑动配合面预留了润滑脂加注通道,日常维护时可直接从杆体外部的注油嘴加注润滑脂,不需要拆解杆体结构就能完成配合面的润滑保养,降低后期的维护工作量。安装时需要注意保证底座的安装平面水平度误差控制在千分之二以内,否则杆体伸出后会出现侧向分力,加速配合面的磨损,还会导致伸缩过程出现卡滞问题。

  另外因为本身没有集成锁定系统,在涉及人员在举升负载下方作业的场景,必须额外加装机械安全锁止结构,不能仅依靠驱动单元的自锁能力承载负载,避免出现安全事故。这款升降杆的结构相对简单,加工难度较低,大部分零部件都可采用常规的型材、板材焊接加工完成,不需要特殊的加工设备,适合小型机加工企业自行生产制作,也可作为标准模块集成到各类非标自动化设备当中,作为垂直方向的位移执行单元使用。在选型匹配时,需要根据实际的最大举升重量、最大举升高度来确认杆体的节数、壁厚参数,以及驱动单元的功率、推力参数,避免出现负载能力不足导致的结构变形问题。
