起重机配套电缆缠绕卷筒结构设计

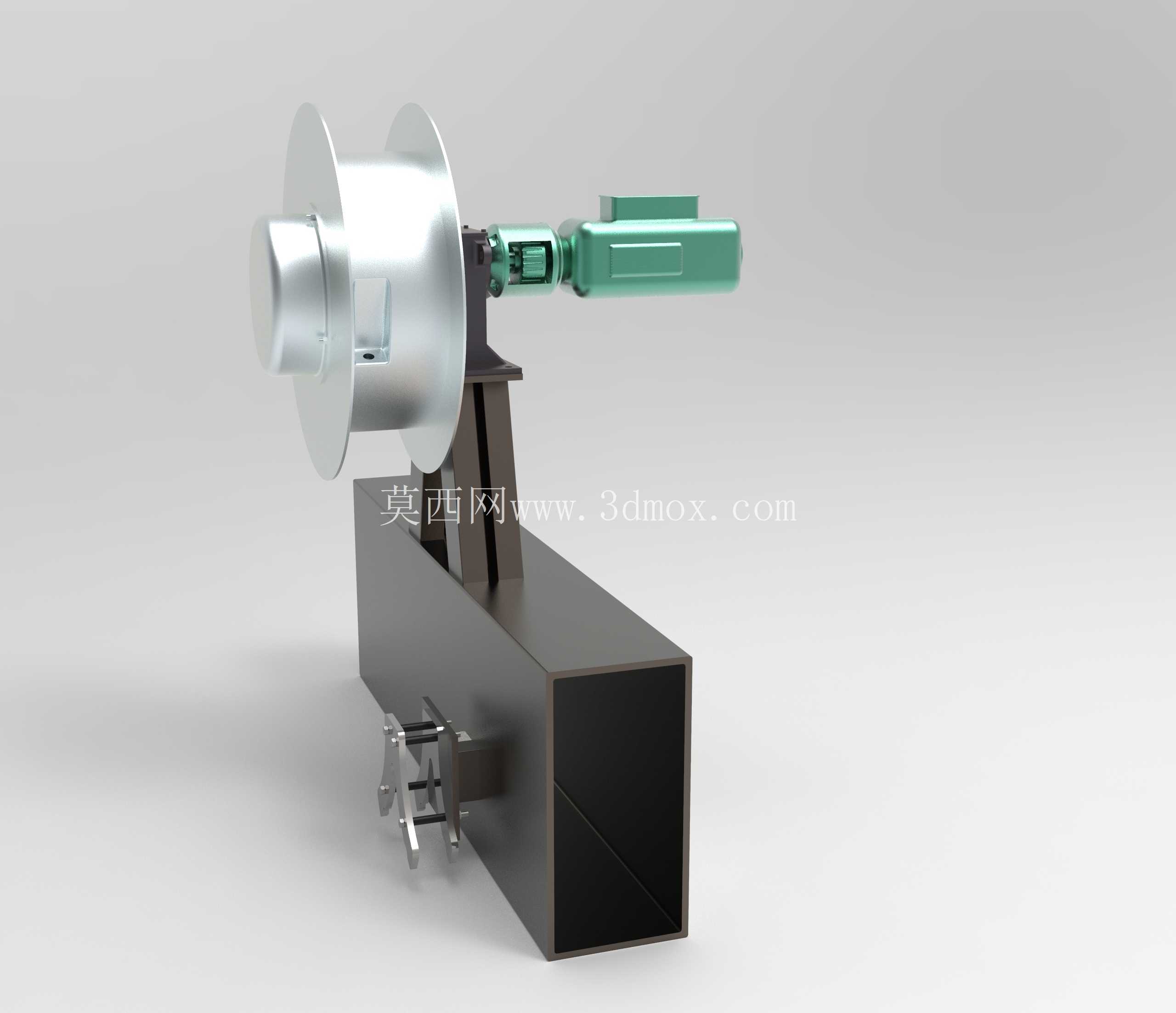

　　在港口堆场、重型制造车间、冶金厂区这类需要大吨位起重设备长距离移动作业的场景里，电缆卷筒是保障移动设备持续供电的核心配套部件，不同于普通民用线缆收纳装置，这类重载工况下的卷筒需要匹配起重机大跨度移动时的电缆收放节奏，既不能出现电缆过度拉扯导致线芯断裂、绝缘层破损，也不能因收卷滞后造成电缆拖地被行走轮碾压、被现场杂物剐蹭。这套卷筒结构采用侧置驱动单元布局，驱动模块直接安装在卷筒主轴的一端，省去了额外的链传动或带传动结构，减少了中间传动环节的磨损点，也压缩了整体安装占用的横向空间，适配起重机主梁端部的狭窄安装位。

　　卷筒主体的挡边采用大直径圆盘结构，挡边边缘做了圆弧过渡处理，避免电缆收卷过程中被锐边割伤绝缘层，卷筒筒体的直径匹配常用重型橡套电缆的最小弯曲半径，防止长期小半径弯折造成电缆内部铜芯疲劳断股。支撑结构采用方管焊接支架，支架底部设计了快装式夹持机构，可直接卡在起重机主梁的标准型钢翼缘上，不需要在主梁上额外焊接安装座，减少现场安装时对主梁结构的破坏，夹持机构配备可调式锁紧螺栓，能适配不同壁厚的H型钢或方管主梁，安装时可根据现场走线方向调整卷筒的轴向角度，保证电缆出线方向与设备行走方向始终保持平行，减少电缆收放过程中的侧向偏磨。

　　驱动单元与卷筒主轴之间采用刚性联轴器连接，传动效率更高，可配合设备的行走速度匹配输出扭矩，当起重机向远离供电点方向移动时，电缆被拉出，驱动单元提供合适的阻尼防止电缆被惯性拉扯过松，当起重机向供电点方向移动时，驱动单元主动带动卷筒转动收卷电缆，保证电缆始终处于适度张紧的状态，不会出现松垮拖地的情况。从安装边界来看，整套结构的重心落在支撑方管的中心线上，支架底部的夹持位置距离卷筒主轴的垂直高度经过测算，可保证设备运行过程中卷筒的晃动量控制在允许范围内，不会与周边的行走轮组、起升机构部件产生运动干涉。

　　设计过程中重点考虑了现场维护的便捷性，驱动单元的固定螺栓全部采用外露式设计，不需要拆解卷筒主体就可以完成驱动模块的更换检修，卷筒的挡边采用螺栓紧固的分体式结构，当挡边出现磨损变形时，可单独更换挡边部件，不需要整体更换卷筒筒体，降低后期运维成本。出线位置设置了导向限位结构，可引导电缆逐层整齐缠绕在筒体上，避免出现电缆乱卷、叠压的情况，防止叠压部位的电缆被挤压变形，延长电缆的实际使用寿命。这类卷筒结构除了应用在桥式起重机、门式起重机上，也可适配龙门吊、电动平车这类需要沿固定轨道长距离移动的工业设备，根据不同设备的行走速度、电缆直径与重量，可调整驱动单元的输出参数以及筒体的有效容缆长度，满足不同作业半径的供电需求。在结构强度校核阶段，针对卷筒满缆状态下的载荷做了受力分析，支撑支架的方管壁厚、主轴直径都经过载荷验算，可承受满缆时的径向载荷以及设备行走启停时的冲击载荷，避免长期重载运行后出现主轴弯曲、支架变形的问题。驱动单元的外壳采用密封式结构，可适应冶金车间多粉尘、港口区域高湿度的作业环境，减少粉尘、水汽进入驱动内部造成的元件损坏，提升整套装置在恶劣工况下的运行可靠性。
