子午线轮胎驱动阻尼器结构设计

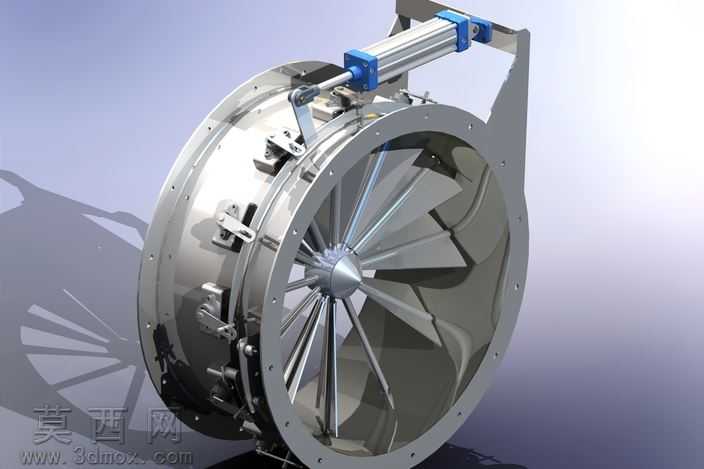

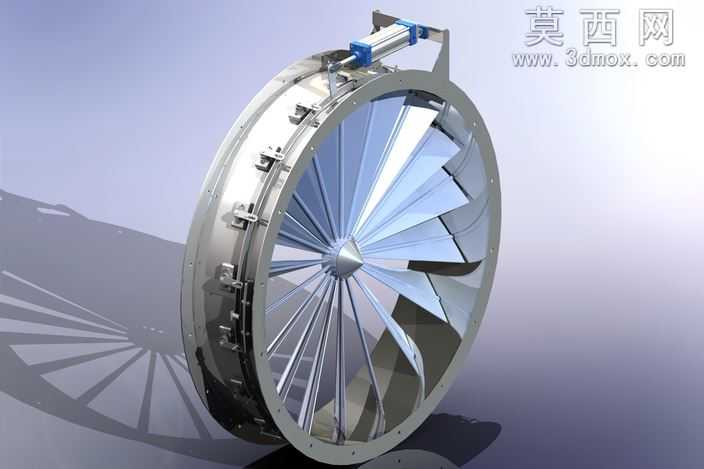

本作品为适配子午线轮胎的驱动阻尼器三维建模成果，整体采用环形主体搭配径向叶片的核心结构形式，建模过程中首先完成基准面与中心轴线的定位，以中心锥台为原点向外辐射排布多组流线型叶片，每片叶片的曲面弧度经过反复调整，确保气流或作用力通过时能够产生均匀的阻尼效果，同时兼顾结构受力的均衡性。环形外圈采用分段式法兰拼接结构，建模时对外圈的连接卡扣、安装吊耳、驱动气缸安装位都做了精细化的特征还原，每一处螺栓孔位、卡扣卡槽的尺寸都按照实际装配逻辑设定，保证各部件之间不存在干涉问题。材质渲染阶段，环形金属外圈赋予哑光不锈钢材质，调整金属粗糙度与反射参数，还原工业金属构件的厚重质感，叶片部分采用亮面铝合金材质，通过光影折射凸显叶片的曲面流畅度，顶部的驱动气缸组件分别赋予金属缸体、蓝色密封端盖、银色活塞杆的对应材质，不同材质的质感区分清晰，让整体模型的视觉呈现更贴近真实工业产品的外观效果。结构设计上，该阻尼器适配1000mm与2000mm两种直径规格的子午线轮胎使用，驱动组件布置在环形外圈的顶部位置，通过联动结构带动叶片实现开度调节，从而调整阻尼力的大小，建模时对叶片的转动轴、联动连杆都做了隐藏式的结构处理，既保证外观的整体性，也还原了内部的传动逻辑。设计思路围绕轮胎阻尼器的实际使用场景展开，在保证结构强度的前提下尽可能优化叶片的排布密度，既避免叶片过密导致的重量冗余，也防止叶片过疏造成阻尼效果不足，外圈的连接结构采用快拆式卡扣设计，方便后期的维护与部件更换，整体模型的所有特征都采用参数化建模方式完成，各部分尺寸可根据实际使用需求进行调整修改，能够直接用于后续的工程分析、方案演示以及生产参考。
