工业风扇红色透明转子结构三维设计

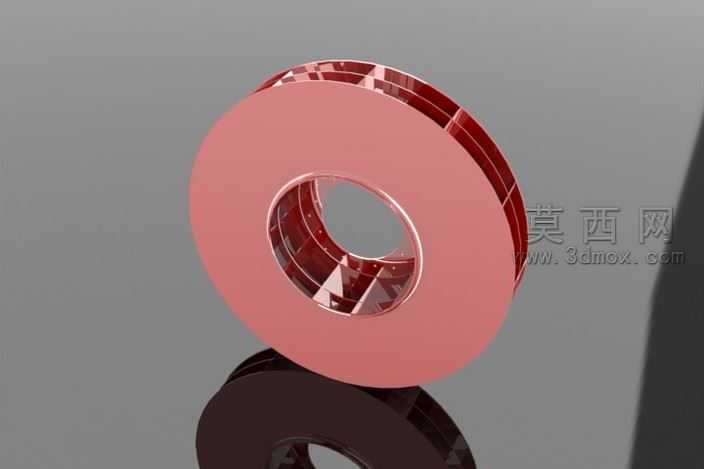

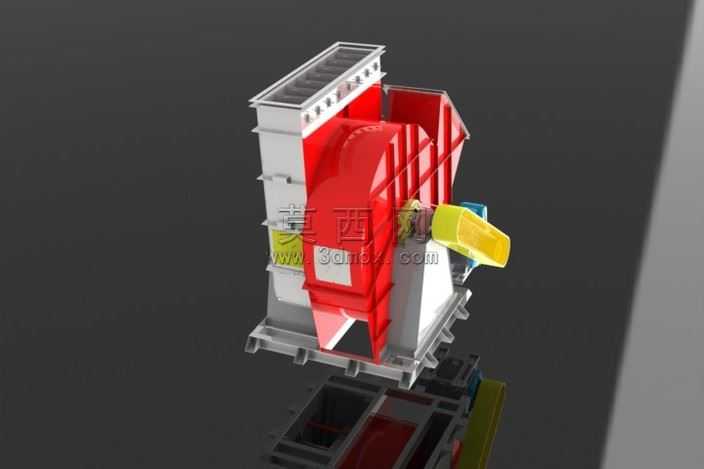

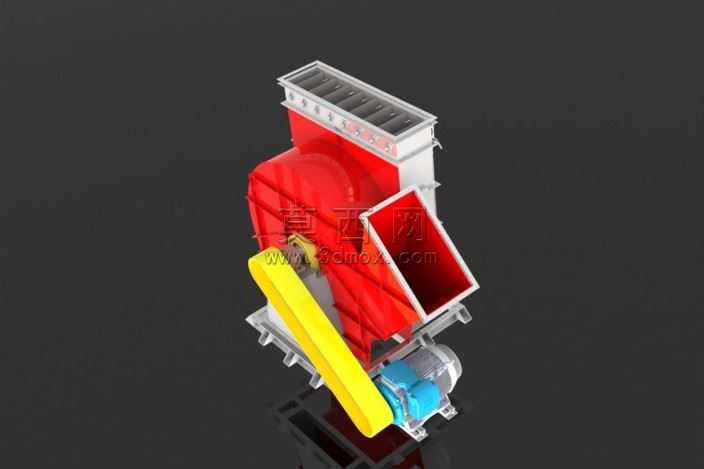

本作品为工业风扇配套的转子结构三维设计，建模阶段采用参数化特征建模思路，以回转体基础特征为核心，先绘制转子的轴向截面轮廓草图，通过回转命令生成转子的基础基体，精准把控转子的内孔直径、外圆尺寸、轴向厚度等核心参数，保证与风扇转轴、扇叶安装位的尺寸匹配度。建模过程中对转子的内部导流结构做了精细化处理，在转子轮盘内部设计了多道周向分布的导流筋结构，既可以提升转子自身的结构强度，降低高速旋转时的形变风险，也可以配合风扇的气流路径优化，减少转子转动时的风阻损耗。材质与渲染阶段，为了清晰展示转子的内部结构，主体材质选用半透明红色聚碳酸酯材质，调整材质的折射度、透光率与粗糙度参数，让光线可以穿透轮盘部分，清晰呈现内部的筋位与腔体结构，同时在转子的边缘棱线处添加细微的高光线条，区分不同结构的边界；场景内添加了镜面反射地面，搭配柔和的侧上方主光源与补光，弱化生硬阴影，让转子的通透质感与结构层次得到充分展现。结构设计上，转子中心的安装孔做了公差适配设计，预留了与转轴过盈配合的余量，孔壁设计了周向定位槽，避免转子高速转动时与转轴发生相对滑动；轮盘的外圆边缘做了圆弧倒角处理，去除尖锐棱边，既降低转动时的气流噪音，也避免安装过程中棱边划伤操作人员。整体设计兼顾了结构实用性与展示直观性，通过透明材质的运用打破了实体零件的视觉遮挡，让转子的内部构造一目了然，可用于工业风扇的结构展示、装配教学以及产品前期的方案验证环节，建模过程中所有特征均保留参数化编辑属性，可根据不同功率、不同尺寸的工业风扇需求快速调整转子的各项尺寸参数，适配不同的产品设计迭代需求。
