带隔音结构的工业离心风机箱体设计

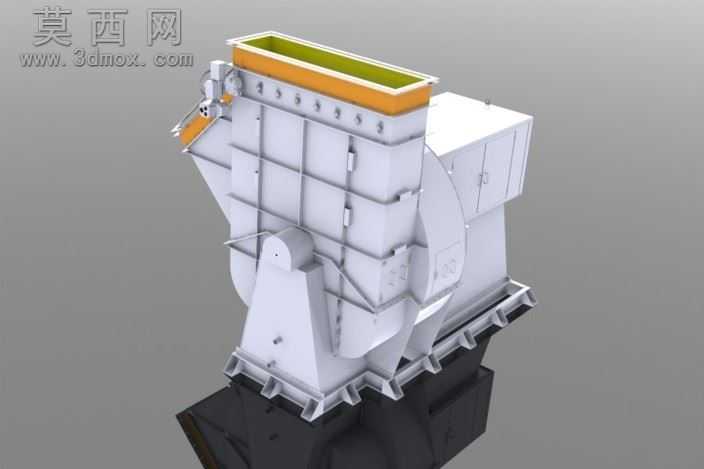

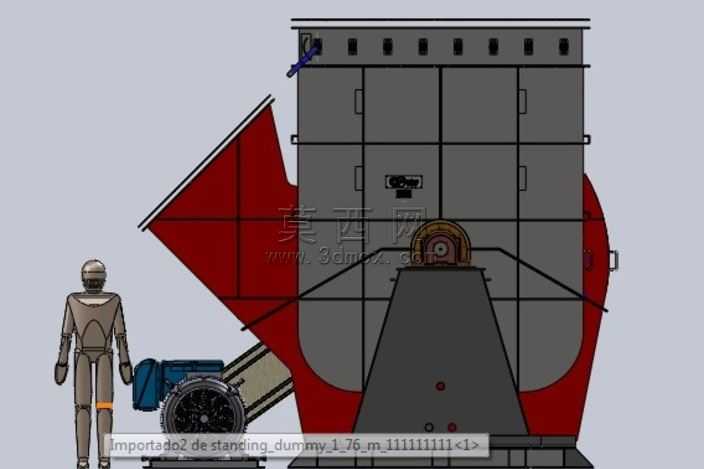

工业车间排风场景里，普通离心风机运行时的气动噪声与电机振动传声，一直是现场降噪的核心痛点，常规薄钢板拼焊的机箱往往在接缝处漏声，电机安装位的刚性连接还会把振动直接传导到箱体壁面放大噪声。这款离心风机箱在结构设计上，把隔音需求嵌入到每一处连接细节里，没有额外堆砌厚重的隔音棉层，靠箱体自身的结构设计实现降噪目标。进风口的斜向导流段和主箱体的连接位，做了双层折边的咬合结构，折边间隙预留了3mm的阻尼填充槽，不用额外打密封胶就能阻断接缝处的声桥传递，避免传统焊接接缝因为应力变形出现缝隙漏声的问题。电机安装位没有直接固定在箱体底板上，而是设计了独立的下沉式安装座，安装座和主箱体底板之间留了8mm的隔振间隙，靠四个带橡胶阻尼套的连接螺栓实现软固定，电机运行时的高频振动不会直接传导到箱体壁面激发结构噪声。箱体侧面的检修门做了双道密封槽设计，门板内侧贴附的阻尼隔音层和箱体门框的贴合度，靠门闩的多点压紧结构保证，不会出现单门闩结构导致的局部密封不严漏声问题。叶轮所在的蜗壳区域和电机舱之间，做了弧形的导流隔音隔板，隔板上开的电机轴过孔做了翻边毛毡密封，既不影响轴的转动，又能阻断蜗壳内的气动噪声直接传递到电机舱向外扩散。箱体顶部的一排散热孔没有直接开成通透的圆孔，而是做了折弯的迷宫式通风道，空气可以正常流通带走电机运行的热量，噪声却会在迷宫通道里多次反射衰减，不会直接从散热孔向外辐射。出风口的法兰边做了加厚处理，和现场排风管道连接时，法兰之间的密封垫压紧量可以靠螺栓均匀控制，避免连接位漏风产生额外的气动噪声。整个箱体的板材拼接没有采用满焊工艺，而是采用段焊加密封胶填缝的方式，既保证箱体的结构强度，又避免满焊带来的板材热变形，导致后续隔音层贴附不平整出现声泄漏。现场安装时，箱体底部的安装脚做了长圆孔设计，可以适配现场基础的安装孔位偏差，不用二次扩孔破坏箱体的防腐涂层。
