РОСМА KM-31P型0-16kPa气体压力表

　　这款气体压力表主要面向低压燃气输配、小型工业炉窑供气监测、民用燃气调压站末端压力检测这类场景，在实际工况里，这类低压表的测量上限仅16kPa，属于微压测量范畴，对弹簧管的形变灵敏度、传动机构的间隙控制要求远高于常规高压压力表，毕竟燃气系统里哪怕几百帕的压力波动，都可能影响燃烧工况的稳定性，甚至带来回火、脱火的安全隐患。

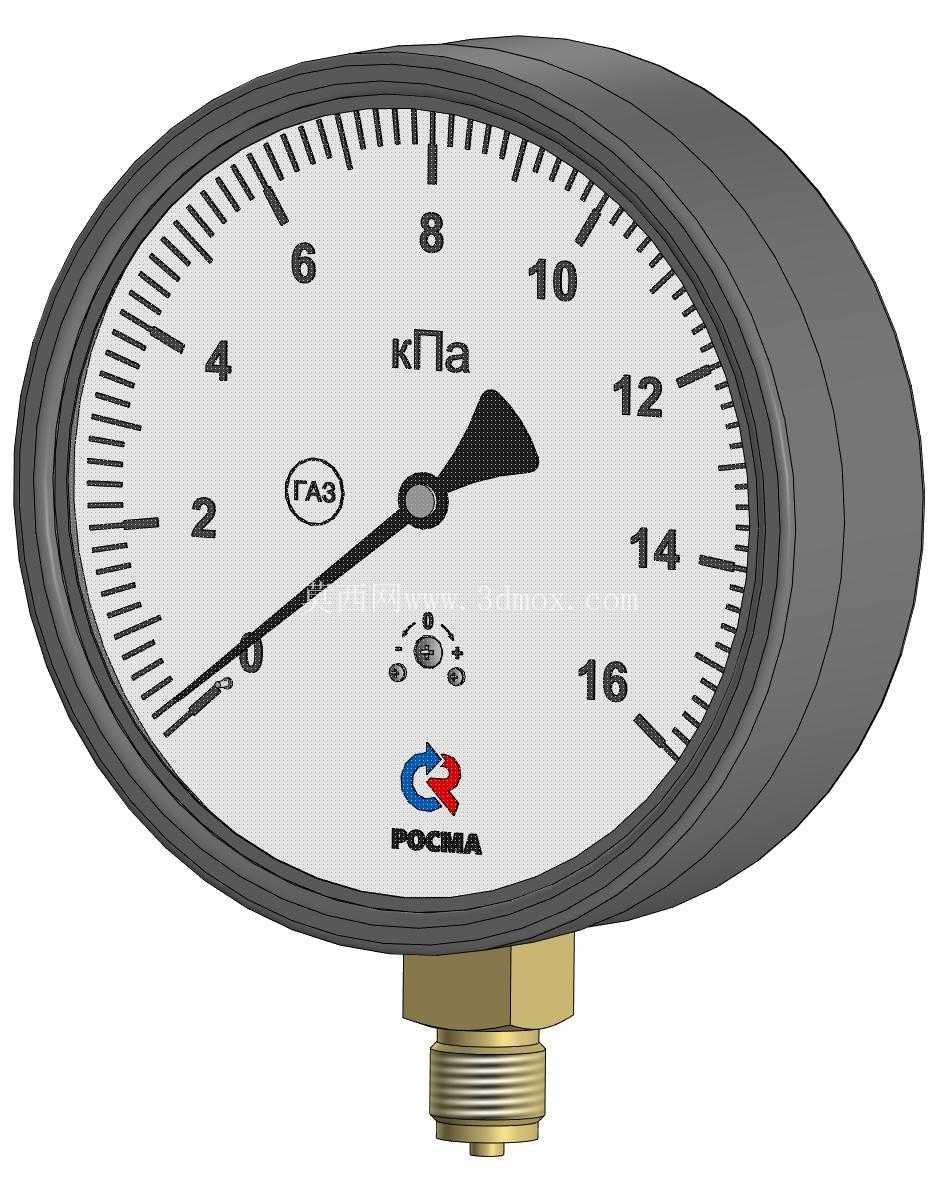

　　从结构设计来看，表壳采用一体冲压成型的钢制外壳，边缘做了卷边钝化处理，既可以提升壳体抗形变能力，避免现场安装磕碰导致内部机芯错位，也能减少安装时的锐边划伤风险。表盘采用白底黑字的高对比度印刷，刻度从0到16kPa均匀分布，每1kPa设置长刻度线，0.2kPa间隔设置短刻度线，指针采用楔形黑色烤漆设计，尖端对准刻度线时无视觉遮挡，现场巡检人员站在1米外就能快速读值，表盘上专门标注了газ（气体）标识，避免和同量程的液压、水压表混用，毕竟燃气系统用表对密封材质的耐腐要求和水压表完全不同，混用很容易出现密封件溶胀泄漏的问题。

　　底部的安装接头采用标准外螺纹设计，螺纹规格适配国内燃气管道常用的G1/2管螺纹，接头根部做了六角方台，方便安装时用扳手卡紧，不会因为拧动时的力矩传导到表壳内部导致机芯偏移。接头和表壳的连接部位采用铜质基座，铜材的抗锈蚀能力适合燃气管道的户外、半户外安装环境，同时铜质基座的加工精度更容易保证密封面的平面度，减少安装时的密封填料使用量，降低泄漏点。

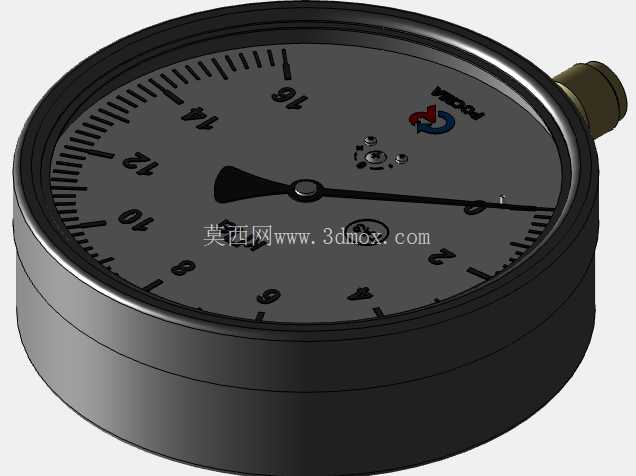

　　建模过程中，首先要确认表盘的分度误差，每一个刻度线的角度都要和实际机芯的转角对应，0kPa时指针要严格对准零位刻度，16kPa满量程时指针偏转角度刚好达到270度，和实际弹簧管压力表的机芯偏转角度一致，不会出现刻度和指针行程不匹配的问题。表蒙采用内嵌式安装结构，和表壳之间有一圈密封槽，建模时要还原密封槽的台阶结构，这个结构是为了安装橡胶密封圈，防止现场的水汽、粉尘进入表壳内部，避免传动齿轮积尘卡涩，保证长期使用的测量精度。

　　安装边界方面，这款表的径向安装尺寸要考虑现场的管道间距，表壳外径为100mm，安装时表壳后方需要预留至少30mm的操作空间，方便后期校准零位时拆卸表蒙，接头伸出表壳底部的长度为20mm，安装时螺纹拧入深度控制在12mm左右，避免拧入过深顶到内部的弹簧管进气口，造成测量管路堵塞。在设备选型配套时，这类微压燃气表通常要安装在调压阀的下游侧，安装位置要避开管道的弯头、变径处，避免气流扰动导致指针频繁抖动，建模时还原的接头方向、表壳朝向，都要符合现场安装的目视读值习惯，表盘平面要和巡检通道保持垂直，读值时不会产生视觉角度误差。

　　内部结构的建模还原上，虽然外观展示看不到内部机芯，但建模时要给弹簧管、传动齿轮、游丝这些部件预留足够的内部空间，表壳的内部净空要保证弹簧管在满量程形变时不会碰到壳体内壁，传动连杆的活动行程不会和其他部件产生干涉。指针的配重经过平衡设计，不管表盘是水平安装还是垂直安装，指针都不会因为自身重力产生偏移，这一点在建模时要还原指针的重心位置，保证指针的转动轴和重心重合，减少安装姿态带来的测量误差。

　　在实际的燃气系统配套里，这款表通常和燃气切断阀、调压阀配套使用，当管道内压力低于0.5kPa或者高于15kPa时，巡检人员可以通过表盘读值快速判断调压阀的工作状态，提前排查滤芯堵塞、调压膜片破损这类故障。建模时还原的品牌标识、刻度样式，都和实物保持一致，方便做设备装配模拟、现场布局演示时，能够直观呈现现场的实际配置，避免选型时出现量程错配、安装接口不匹配的问题。
