工业危险区域用防爆通断开关结构

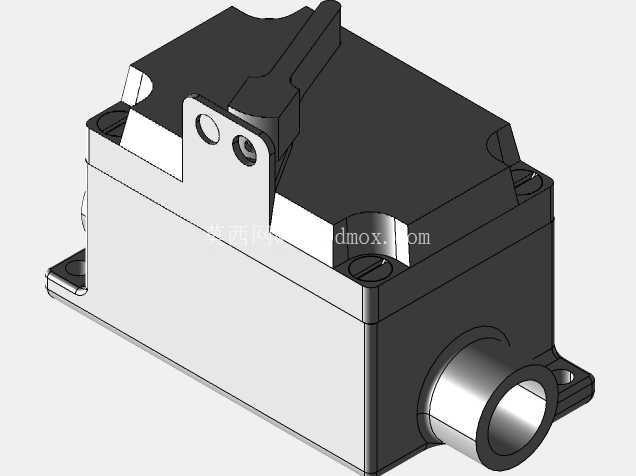

　　这款防爆通断开关的三维结构，核心面向存在可燃气体、可燃性粉尘的1类、2类危险作业区域设计，解决常规电气开关在易燃易爆场景下通断电路时产生电弧引发安全事故的问题，是工业现场危险区域电气回路分合控制的核心防护部件。从实际应用场景来看，这类开关可覆盖制造车间、工业仓储库区、照明配电回路、潮湿易产生易燃易爆介质的作业点位，也可适配港口、粮食加工、化工仓储这类存在粉尘或挥发性可燃介质的场景，为现场便携式电气设备、固定安装的电气装置提供电源通断前的隔离保护，操作人员在接驳或断开现场用电设备前，可通过该开关切断上游电源，避免带载插拔产生电火花的风险。

　　从结构设计思路来看，整个壳体采用可锻铸铁一体铸造成型，壳体壁厚满足防爆隔爆的强度要求，能够承受内部电弧爆炸产生的压力而不发生壳体破裂，同时隔爆结合面的间隙、长度参数均符合对应防爆等级的要求，即使内部触点分合产生电弧引爆渗入壳内的可燃介质，火焰通过隔爆间隙传出时也会被充分冷却，不会引燃外部环境的易燃易爆混合物。壳体内部设置无铜铝材质的密封空腔，将灭弧组件、触点结构全部容纳在隔爆腔内部，不需要额外配置外部密封配件，减少了现场安装的密封工序，也降低了长期使用后密封件老化失效的风险。

　　安装边界方面，壳体外部两个角位集成了安装凸耳，凸耳上预留安装孔位，可直接通过螺栓将开关固定在墙面、设备安装平面上，不需要额外制作安装转接支架，安装时需保证安装平面的平面度误差不超过1mm，避免壳体安装后受应力变形影响隔爆面的贴合精度。壳体顶部和底部各设置一个1/2"NPT螺纹导线管口，馈通型配置的两个管口可实现电源线进、负载线出的贯通式接线，每个管口都配套一体式套管密封结构，接线完成后套管可抱紧线缆外皮，防止外部粉尘、水汽沿线缆间隙进入壳体内部，同时避免线缆晃动磨损接线绝缘层，杜绝绝缘破损引发的短路风险；死端型配置则仅设置单个导线管口，适配电源线端接的使用场景，可直接连接主电源线缆完成接线。

　　功能特性上，该开关额定电流为20A，可适配120-277V交流回路的负载通断，在120Vac电压下可承载1HP的电机类负载，240Vac电压下可承载2HP的电机类负载，触点采用灭弧栅结构，分断时产生的电弧会被栅片分割成多段短弧快速熄灭，提升触点使用寿命。操作手柄采用大尺寸防滑结构，操作人员佩戴劳保手套也可可靠操作，手柄位置设置清晰的通断标识，可直观判断回路的导通状态。整个开关的外部结构无突出的尖锐棱角，避免现场作业人员磕碰受伤，壳体表面做防腐喷涂处理，可适应潮湿、有轻微腐蚀性介质的户外或半户外场景使用，长期使用不会出现壳体锈蚀剥落的问题。

　　在三维建模过程中，需要重点还原隔爆结合面的配合公差、螺纹管口的牙型精度、安装凸耳的孔位间距，这些尺寸直接影响后续实物生产的防爆性能与安装适配性；同时要还原内部灭弧腔的空间尺寸，确保触点分合行程、灭弧栅的安装位置与实际产品一致，为后续的结构验证、安装模拟提供准确的数字模型支撑。
