七寸电容触摸屏组件结构三维数模

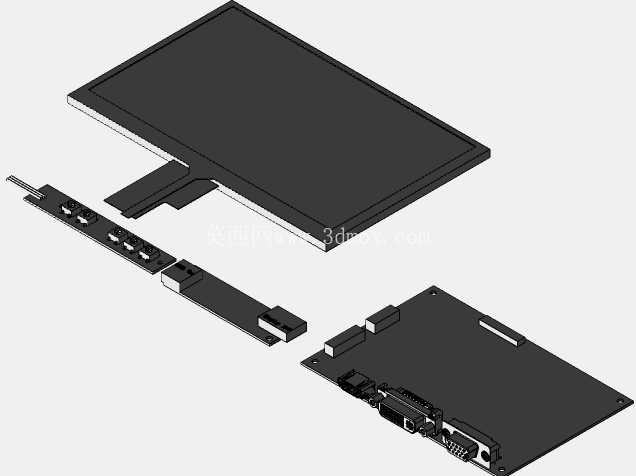

　　从实际应用场景来看，七寸触摸屏是目前小型工业控制终端、桌面式检测设备、自助服务终端副屏、嵌入式教学实验装置中应用占比最高的触控显示规格，相比更小的3.5寸、4.3寸屏，七寸屏的显示区域足够承载参数设置、数据曲线展示、多按键触控操作的界面布局，同时又不会像10寸以上屏幕那样占用过多面板空间，对设备整体体积控制更友好。这套模型还原了触摸屏组件的三个核心组成部分：最上层的触控显示一体化面板、连接面板与驱动板的FPC排线、背部的驱动控制电路板，所有部件的位置关系都按照实际量产组件的装配关系排布，没有做简化省略。在嵌入式工控设备、小型人机交互终端、便携检测仪器的结构开发流程中，触控显示组件的安装匹配一直是结构设计阶段容易出现干涉问题的环节，很多选型阶段拿到的规格书仅标注平面尺寸，缺少接插件突出高度、排线弯折空间、背部元器件凸起的三维尺寸参考，导致结构件开模后出现装配顶死、排线弯折半径不足、接插件对位偏移等问题，这套七寸触摸屏的三维数模，就是针对这类选型设计痛点搭建的参考模型，可直接导入整机装配环境做干涉检查与安装位预布局。

　　设计思路上，模型没有追求内部电路的精细还原，而是把所有影响结构安装的边界尺寸做了精准复刻：显示面板的整体厚度、面板边缘到显示区域的黑边宽度、FPC排线的出线位置与弯折预留长度、驱动板上接插件的突出高度、板上元器件的最高凸起值、驱动板的固定孔位位置与孔径，这些都是结构设计中最需要参考的尺寸参数。很多工程师在做触摸屏安装结构设计时，容易忽略驱动板上接插件的突出高度，往往只按照驱动板的板厚预留背部空间，实际装配时VGA、USB这类外接接插件会高出板面2-3mm，很容易和设备内部的其他结构件、电路板发生干涉，这套模型把接插件的完整外形都做了还原，导入装配后可以直接检查背部空间是否足够，接插件插拔时是否会被周边结构挡住。

　　安装边界方面，模型还原了面板的安装定位方式，七寸触摸屏一般有两种固定方式，一种是通过面板边缘的通孔用螺丝锁在设备前面板的安装柱上，另一种是用卡扣结构卡在前面板的开孔里，这套模型的面板边缘预留了标准安装孔位的位置，前面板做开孔设计时，可以直接投影模型的面板轮廓来确定开孔尺寸与黑边遮挡范围，避免出现开孔过大漏出面板黑边、或者开孔过小挤压到面板边缘导致触控失灵的问题。另外FPC排线的出线位置与长度也做了符合实际的还原，设计时可以直接在三维环境中模拟排线的弯折路径，确认排线长度是否足够连接到主控板，弯折半径是否符合FPC线材的弯折要求，避免出现排线长度不够拉扯断裂、或者弯折半径过小导致排线内部线路断裂的问题。

　　需要注意的是，这套模型的内部连接器部分做了占位处理，仅还原了占用的空间尺寸，没有做精细的结构建模，这是因为不同批次的触摸屏驱动板可能会采用不同规格的板对板连接器，只要连接器的占用空间与安装位置一致，就不会影响整体结构布局，对于整机结构设计来说，不需要还原连接器的每一个引脚细节，只要明确其占用的空间范围，就能满足干涉检查的需求。在做设备前面板的人机交互布局时，也可以直接把这套模型调入装配环境，调整屏幕的安装角度与高度，模拟操作人员的操作视角，确认屏幕安装位置是否符合操作 ergonomics 要求，避免出现屏幕反光、触控操作时手腕悬空疲劳的问题。对于做非标设备开发的工程师来说，不需要自己花费时间去测绘触摸屏的各个尺寸，直接调用这套经过尺寸校准的模型，就能快速完成显示部分的结构布局，大幅缩短前期方案设计的时间，减少因为尺寸测绘错误导致的后续改模风险。
