在嵌入式开发、小型智能设备原型验证场景里,这类适配Arduino开发板的插接式显示模块,是做人机交互界面最常用的硬件载体之一,很多做小型工控终端、便携式检测设备、教学实验装置的工程师,在选型阶段都会优先考虑这类直插式结构的显示模组,省去了额外接线、电平匹配的麻烦,能大幅缩短原型开发的周期。从实际使用场景来看,这类模块常被用在小型环境监测设备的参数显示界面、桌面级小型3D打印机的操作状态屏、学生电子设计竞赛的作品交互端、简易工业计数装置的数值显示单元,不需要额外做复杂的驱动电路设计,插接到对应开发板上就能快速点亮调试。
这款模块的核心功能特性围绕易用性做了针对性设计,首先是显示层面,2.4英寸的显示面板分辨率做到320×240,65K色的显示能力足够覆盖常规的参数数值、简易图标、操作菜单的显示需求,不会出现色彩断层导致的界面辨识度下降问题;驱动层面选用ILI9341作为显示驱动IC,采用8位并口通信方式,相比SPI接口的同尺寸屏幕,数据刷新速率更高,在做动态数值刷新、简单动画切换的时候不会出现明显的拖影卡顿,能满足大部分实时参数显示的响应要求。模块板载了5V到3.3V的电平转换电路,这部分设计是很多新手开发者容易忽略的细节——Arduino UNO和MEGA2560开发板的IO口默认输出5V电平,而多数TFT液晶屏的驱动IO耐受电压为3.3V,如果没有板载电平转换,直接接线很容易因为过压损坏屏幕驱动芯片,板载转换电路的存在直接规避了这个硬件风险,不需要开发者额外搭建电平转换电路,降低了硬件调试的出错概率。

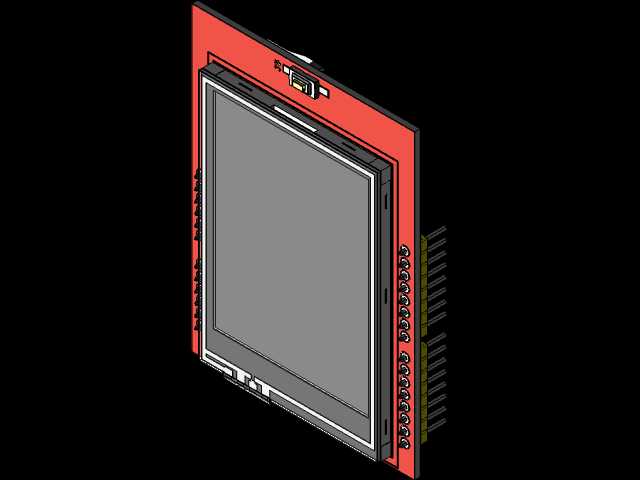

从结构设计思路来看,整个模块采用了叠层直插的设计逻辑,排针的引脚定义完全匹配Arduino UNO、MEGA2560开发板的对应排座位置,不需要额外杜邦线连接,直接对准排座插紧就能完成硬件安装,这种设计一方面减少了外接接线带来的接触不良、接线错误问题,另一方面叠层安装的方式不会额外占用开发板周边的安装空间,在做紧凑结构的设备外壳设计时,更容易规划内部的空间布局。模块还集成了SD卡卡槽的扩展功能,在实际应用里可以把需要显示的字库、图片素材存储在SD卡中,不需要占用开发板有限的Flash存储空间,在做需要显示中文界面、简易图标界面的项目时,这个扩展功能能大幅降低开发板的存储压力,不需要额外外挂存储芯片。
外形尺寸与安装边界方面,模块的PCB轮廓尺寸刚好覆盖2.4英寸屏幕的外边框,排针伸出PCB板下沿的长度经过匹配设计,插接在开发板上之后,屏幕上表面和开发板上表面的间距刚好预留出排针焊接的高度空间,不会出现屏幕PCB和开发板上元件干涉的问题;屏幕的有效显示区域居中布置在PCB板上,四周预留的PCB边宽度刚好容纳屏幕的固定边框、驱动IC周边的阻容元件,不会浪费多余的板上空间。安装固定的时候,如果是做开放式的原型验证,直接依靠排针的插接力度就能完成模块固定,不需要额外的固定结构;如果是要装入设备外壳,只需要在外壳面板上开出对应屏幕显示区域的窗口,在PCB四个角预留的固定孔位上拧上M2的固定螺丝,就能把模块牢牢固定在外壳内部,屏幕表面和外壳面板的间隙可以通过泡棉胶条填充,避免灰尘进入设备内部。
在做三维结构建模的时候,需要重点关注几个干涉风险点:首先是排针的位置公差,排针的引脚间距要严格匹配Arduino开发板的排座间距,公差控制在±0.1mm以内,否则会出现插接过紧或者无法插接的问题;其次是屏幕的厚度方向尺寸,屏幕玻璃面板、背光层、PCB板的叠层总厚度要准确还原,避免外壳设计时出现屏幕顶到面板、或者屏幕凹陷过深影响可视角度的问题;还有SD卡卡槽的位置,卡槽布置在模块板边的位置,建模时要预留出SD卡插拔的操作空间,不能被周边的结构件挡住,导致后期使用时无法正常插拔SD卡。另外板载的电平转换芯片、背光驱动元件的高度也要准确还原,避免叠层安装时和开发板上的USB接口、电源接口等高位元件出现干涉,很多新手建模时容易忽略板上阻容元件的高度,导致3D打印的外壳组装时出现元件顶住PCB、模块无法完全插到位的问题。
