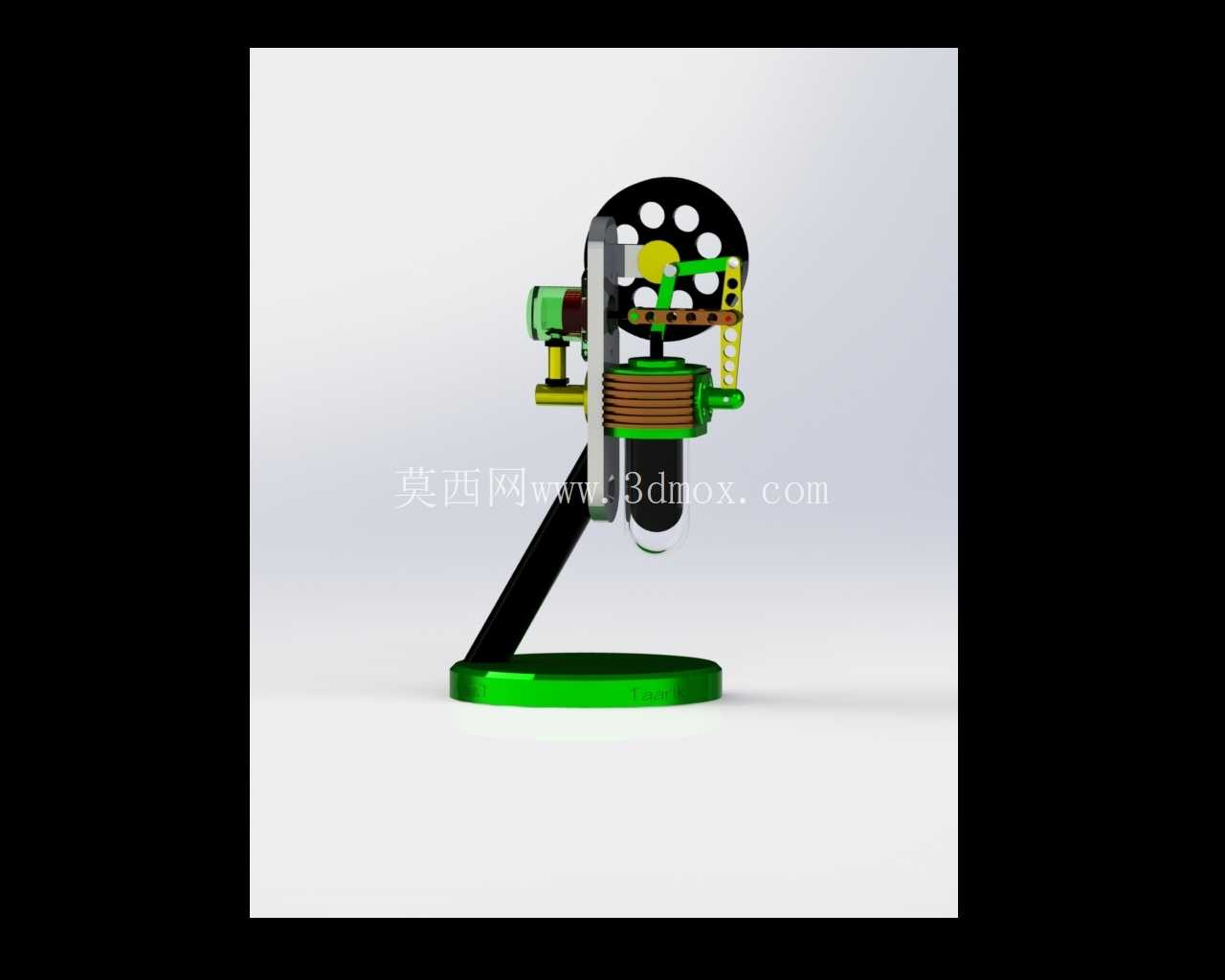

立式斯特林动力装置结构设计

　　这款立式斯特林动力装置的三维结构设计，首先从实际应用场景出发，这类外燃式热机常被用于教学演示场景，帮助学习者直观理解外燃机的工作循环逻辑，也可作为小型余热回收场景的动力验证原型，在低品位热能利用的试验环节中，这类结构能够清晰展示热能向机械能转换的完整路径，不需要依赖特定的燃料类型，只要存在稳定的温度差即可驱动运转，适配多种分散式小型热源的测试需求。

　　从设备实际用途来看，该结构并非面向大功率动力输出场景，而是聚焦于原理验证与小型动力输出需求，其运转过程中依靠封闭腔体内的工质受热膨胀、遇冷收缩形成压力差，推动动力活塞往复运动，再通过曲柄连杆机构将直线运动转换为飞轮的旋转运动，整套传动路径的设计尽可能减少了动力传递过程中的损耗，飞轮的配重经过匹配设计，能够储存足够的转动惯量，保证曲轴运转的连续性，避免活塞运动到上下止点时出现卡滞问题。

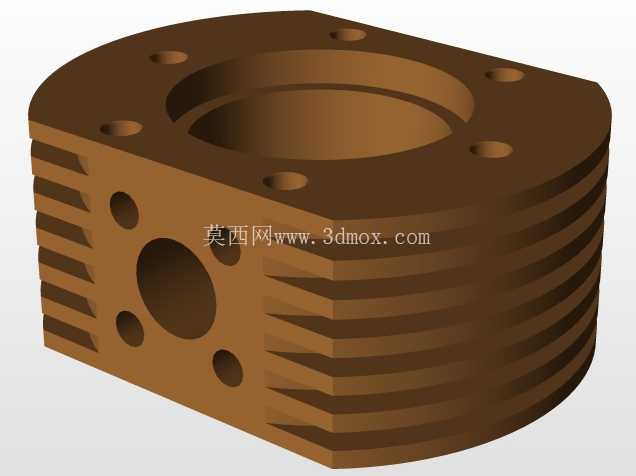

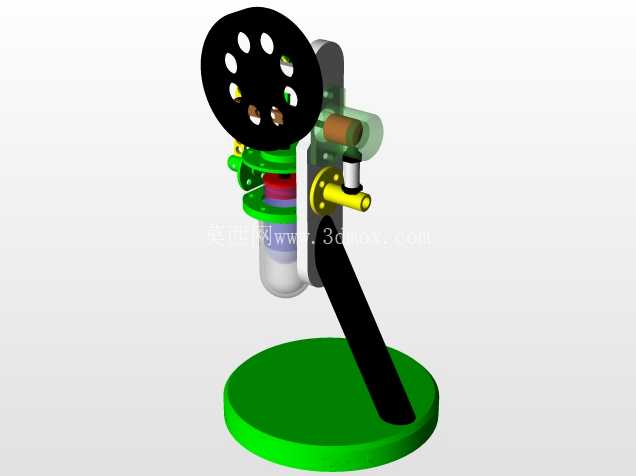

　　在产品功能特性层面，立式布局的设计大幅压缩了装置的水平安装空间，支撑底座采用宽幅平面结构，放置在水平工作台面时不需要额外的固定结构即可保持稳定，倾斜设置的支撑臂将动力主体抬升到合适的操作高度，方便观察各个运动部件的动作过程。装置的换热部分采用了密集绕制的换热鳍片结构，能够增大冷端与环境空气的接触面积，提升冷热端的温差维持能力，保证运转过程中的压力差稳定，动力输出轴端预留了标准的连接接口，可以外接小型负载比如微型发电机、传动演示组件等，拓展不同的试验功能。

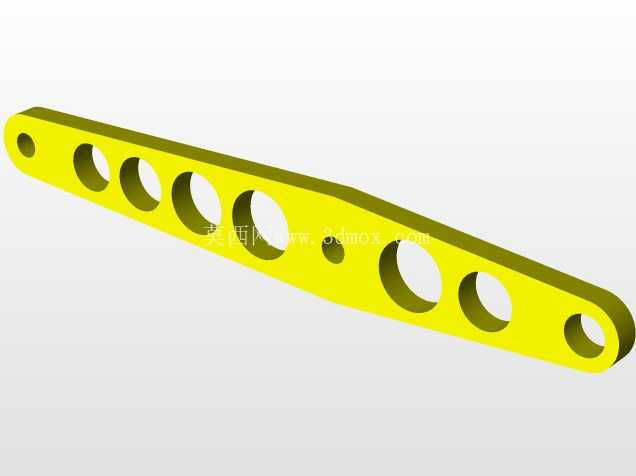

　　设计思路上，整个结构优先保证运动部件的同轴度要求，活塞缸体与传动曲柄的安装基准统一设置在主支撑臂上，减少了装配过程中的累计误差，各个铰接位置都设计了自润滑衬套的安装位，长期运转时不需要频繁维护即可保持较低的摩擦阻力。考虑到演示场景的需求，各个部件的结构没有做过多的封闭遮挡，动力传递的连杆、曲柄、飞轮都处于可视范围内，运转时可以清晰观察到每个部件的运动时序，方便理解配气活塞与动力活塞的相位差匹配逻辑，这也是斯特林发动机能够持续运转的核心设计要点，两个活塞的运动相位差经过反复调整，保证工质的膨胀、压缩过程能够匹配飞轮的转动角度，最大化热能利用效率。

　　从外形尺寸与安装边界来看，整套装置的底座直径控制在较小范围内，整体高度适配常规的实验室操作台摆放需求，水平方向上飞轮旋转的最大外径是主要的运动干涉边界，安装时需要在飞轮周边预留足够的安全间隙，避免运转过程中与周边物体发生碰撞。冷端换热结构的周边需要预留一定的空气流通空间，不能被其他物体遮挡，否则会降低散热效率，导致冷热端温差缩小，影响输出功率甚至无法持续运转。动力输出端的外接负载需要与装置的输出扭矩匹配，不能超过飞轮能够带动的最大负载上限，否则会出现运转卡滞、无法启动的问题。整套结构的零件拆分充分考虑了加工与装配的便利性，各个连接位置都采用标准紧固件固定，不需要特殊的专用工具即可完成拆装，方便对内部结构进行观察、调整与维护，适配教学场景下频繁拆解演示的需求。
