三缸发动机排气歧管结构设计方案

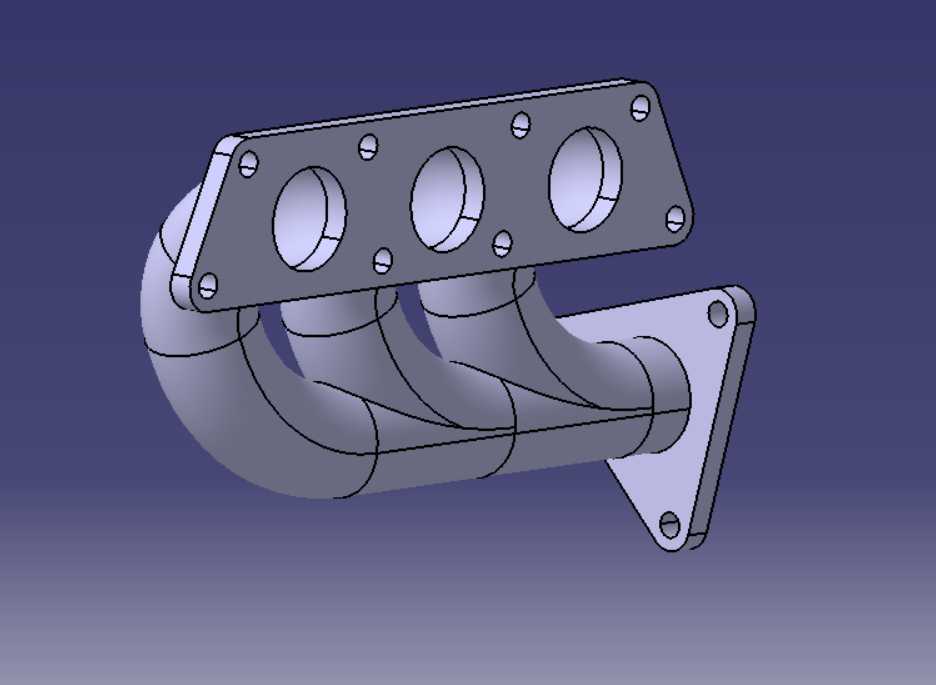

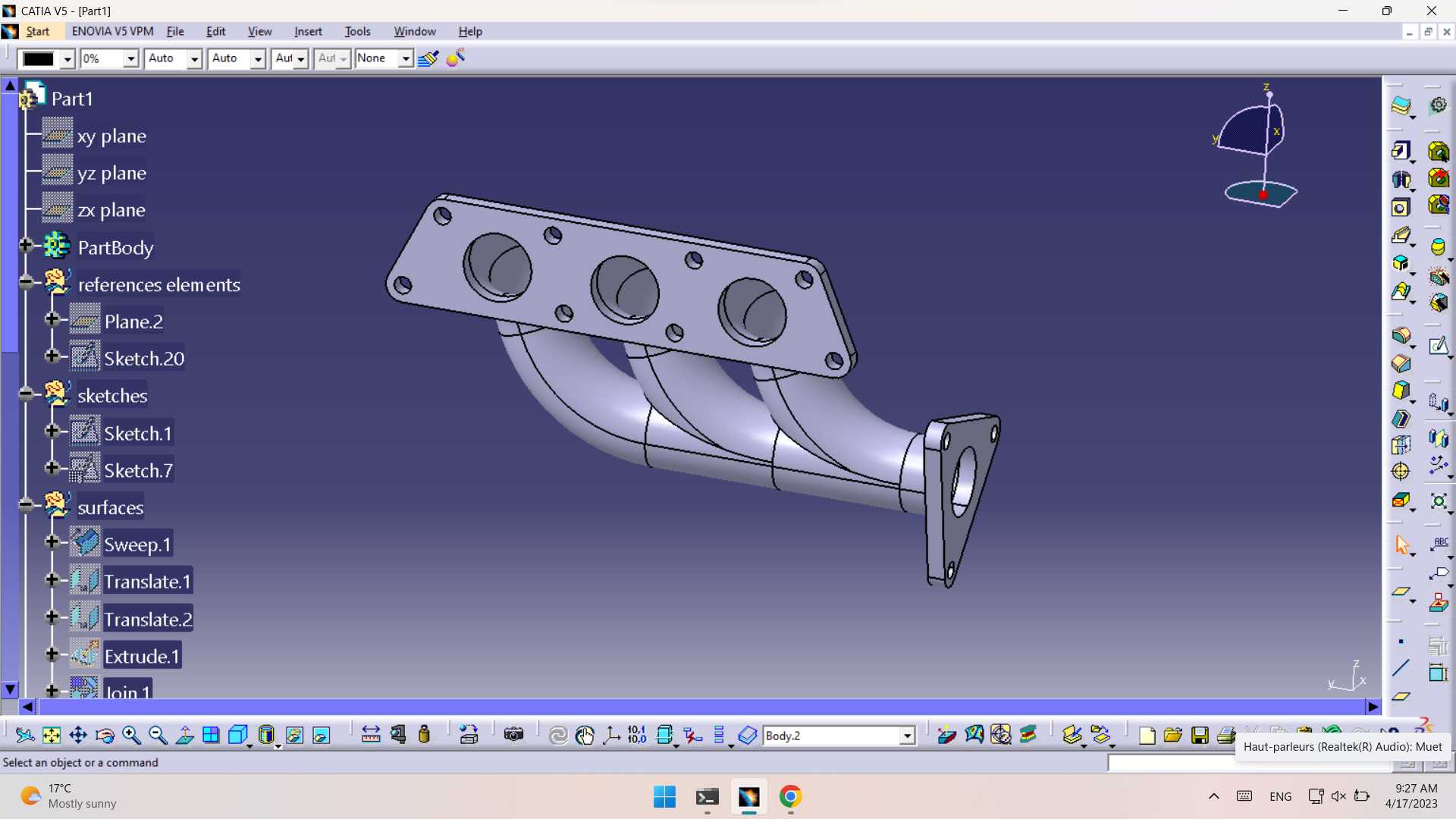

　　在小排量三缸乘用车的动力总成布局中，排气歧管是衔接气缸盖排气口与后处理系统的核心承压部件，其设计合理性直接影响发动机的排气效率、泵气损失与涡轮响应速度，同时也关系到机舱内的热管理边界是否可控。这款三缸排气歧管采用等长弯曲管路设计，三个进气法兰接口对应直列三缸发动机的排气道位置，每段管路的弯曲弧度经过流道仿真优化，避免各缸排气脉冲出现相互干涉的问题，尤其在涡轮增压机型的应用场景中，顺畅的流道能让排气脉冲更高效地推动涡轮叶轮，降低低转速区间的涡轮迟滞现象。

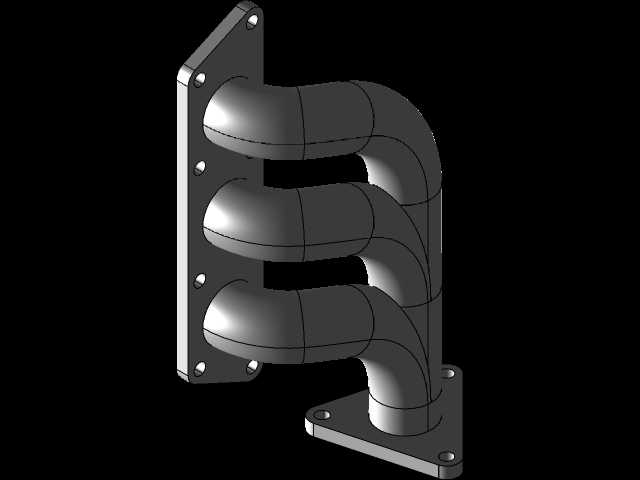

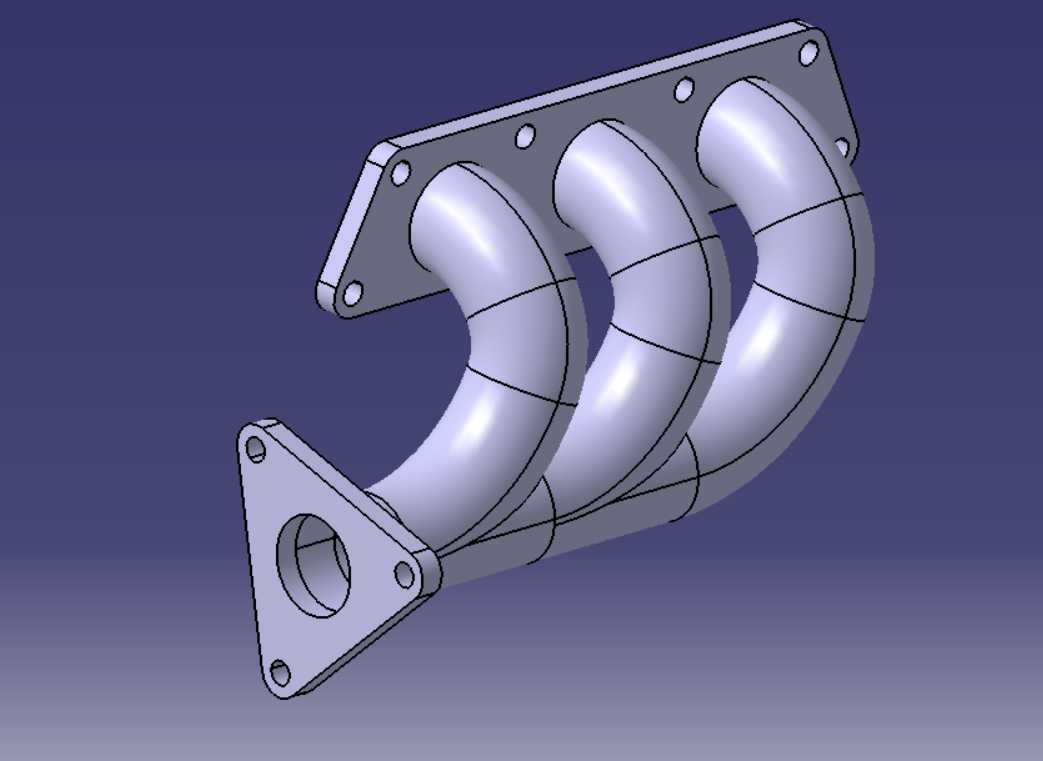

　　从安装边界来看，进气侧法兰采用平面密封结构，法兰面分布四个螺栓过孔，孔位公差需控制在±0.1mm以内，保证与气缸盖排气侧的安装面完全贴合，配合金属复合密封垫片能耐受800℃以上的持续排气高温，避免出现漏气导致的排气背压异常。出气侧采用三角形法兰结构，三个安装孔呈三角分布，对接涡轮增压器的涡轮壳进气端，法兰端面的平面度要求不超过0.05mm，防止高温高压废气从结合面泄漏，影响增压器的工作效率。管路部分采用等壁厚弯曲结构，壁厚设计为4mm，既满足高温下的结构强度要求，避免长期热循环出现开裂变形，也能控制整体重量，降低动力总成的总质量。

　　设计过程中需要重点考虑热膨胀的补偿问题，三段弯曲管路的弧度设计预留了热变形余量，当发动机达到工作温度时，管路受热膨胀的应力可以通过弯曲段的微量形变释放，避免法兰连接位置出现应力集中导致的螺栓断裂或者密封失效。在实际整车装配场景中，这款排气歧管的整体轮廓需要避开机舱内的周边部件，比如转向助力管路、冷却水管路以及发动机悬置结构，模型的外轮廓边界经过干涉检查，最小安全间隙保持在15mm以上，防止高温排气歧管烘烤周边橡胶管路导致老化失效。流道设计上，三个支管的内部交汇处做了圆弧过渡处理，没有尖锐的转角结构，减少排气气流的阻力，降低排气背压，同时也能减少气流在交汇处的紊流噪音，提升整车的NVH表现。

　　从制造工艺角度，这款结构适配砂型铸造工艺，管路的拔模角度控制在1.5°以上，不需要额外的复杂砂芯结构就能完成成型，铸造完成后只需要对法兰面进行铣削加工，对安装孔进行铰孔处理就能达到装配精度要求，兼顾了性能与制造成本。在涡轮增压发动机的应用场景中，排气歧管的工作环境长期处于高温交变载荷下，材料选型上适配高硅钼球墨铸铁，能够承受持续的高温排气冲击，同时具备较好的抗热疲劳性能，避免长期使用后出现管路开裂的问题。设计阶段还需要考虑氧传感器的安装位置，不过这款模型的结构中预留了后续加装传感器座的平面位置，可根据不同机型的排放要求在对应位置加工传感器安装螺纹，不需要对整体流道结构做大幅修改。安装时的紧固顺序也有明确要求，需要从法兰中心位置向两侧对角分次拧紧螺栓，保证法兰面受力均匀，避免密封垫片因为受力不均出现压损导致漏气。在发动机台架测试环节，这款排气歧管需要经过冷热冲击测试，在全负荷排气温度与室温环境之间循环上千次，验证结构的抗热疲劳性能，同时还要测试不同转速下的排气背压数据，确保全转速区间的背压都处于设计阈值内，不会影响发动机的动力输出与排放表现。
