五缸星形航空活塞动力装置结构

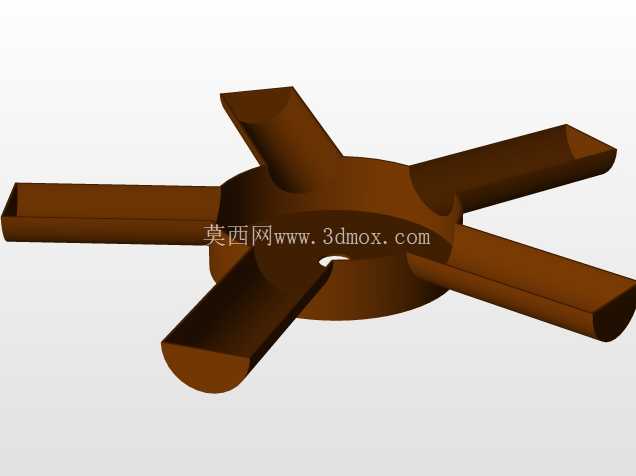

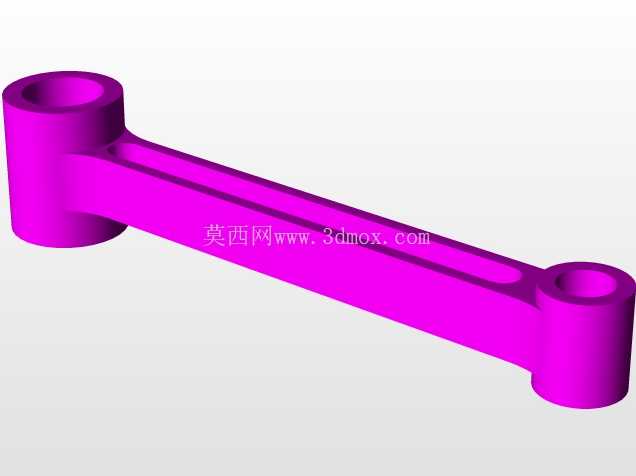

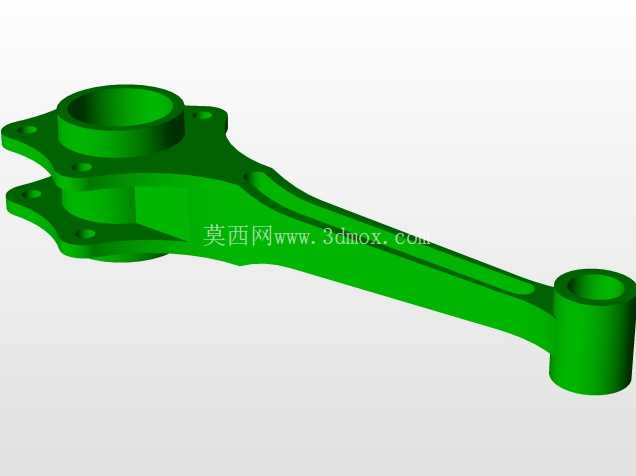

　　在轻型通航飞机、早期螺旋桨战机以及小型农业植保无人机的动力选型中，星形排布的活塞发动机始终占据着特殊的应用位置，这类动力装置凭借紧凑的径向布局，能够在极小的机头迎风截面下实现多缸大排量的动力输出，相比直列或V型排布的同排量活塞机，其曲轴长度更短，整机转动惯量分布更均匀，运转时的动平衡调校难度更低，尤其适合螺旋桨直驱的动力匹配场景。这套五缸星形动力结构的核心设计逻辑，是围绕中心的曲柄销做等角度径向排布，五个缸体以72度夹角均匀分布在中心曲轴箱的圆周方向，每一组活塞都通过独立的连杆与中心曲柄销铰接，其中主连杆直接固定在曲柄销上，其余四个副连杆通过铰接耳座与主连杆的大端凸缘连接，这种连杆排布方式既避免了多连杆同销铰接的干涉问题，又能保证所有活塞的往复运动相位严格按照做功顺序依次触发，五缸结构的做功间隔角为144度，相比七缸、九缸的星形机，其结构复杂度更低，维护拆装的便利性更高，非常适合小功率轻型动力场景使用。

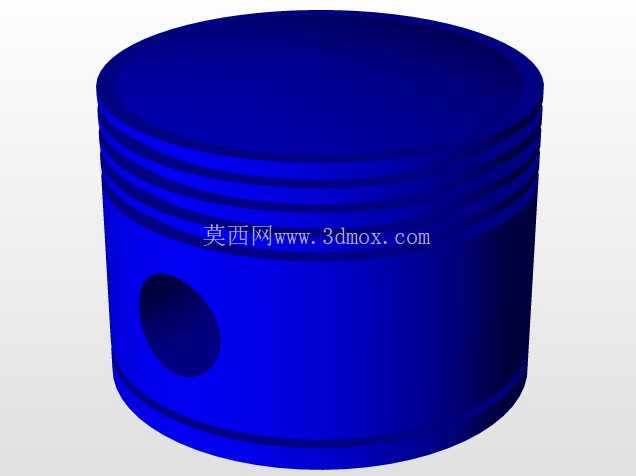

　　从结构设计的细节来看，每个缸体的散热鳍片都沿着缸套轴向均匀排布，因为星形发动机的缸体直接暴露在迎面气流中，不需要额外设置复杂的水冷管路，仅依靠飞行时的高速来流就能完成缸体散热，这也是这类动力装置在航空场景中长期应用的核心优势之一。活塞部分采用了两道气环加一道油环的密封结构，活塞销与连杆小端通过滚针轴承连接，能够承受高转速下的往复冲击载荷，中心的曲轴箱采用分体式设计，前盖用于安装螺旋桨连接法兰，后盖则整合了凸轮盘、气门推杆以及附件传动齿轮，所有缸体的进排气门都通过中心凸轮盘统一驱动，不需要为每个缸体单独设置凸轮轴，大幅简化了配气机构的结构复杂度。

　　在安装边界的设计上，整套动力装置的安装节分布在曲轴箱后侧的安装凸缘上，四个安装螺栓孔以90度夹角均匀分布，安装面的平面度公差控制在0.05mm以内，能够保证动力输出时的同轴度要求，避免曲轴运转时出现附加弯矩。整机的最大径向尺寸由五个缸体的外端轮廓决定，轴向尺寸则从螺旋桨安装法兰面到后附件传动端面为止，整体外形接近短粗的圆柱形态，能够完美适配轻型飞机的机头整流罩内部空间，不会出现额外的气动阻力增量。在实际工况运行中，这类五缸星形发动机的动力输出轴直接与螺旋桨连接，不需要额外设置减速机构，因为星形机的曲轴输出转速本身就匹配螺旋桨的高效工作转速区间，低速大扭矩的输出特性能够让螺旋桨在起飞阶段就获得足够的拉力。

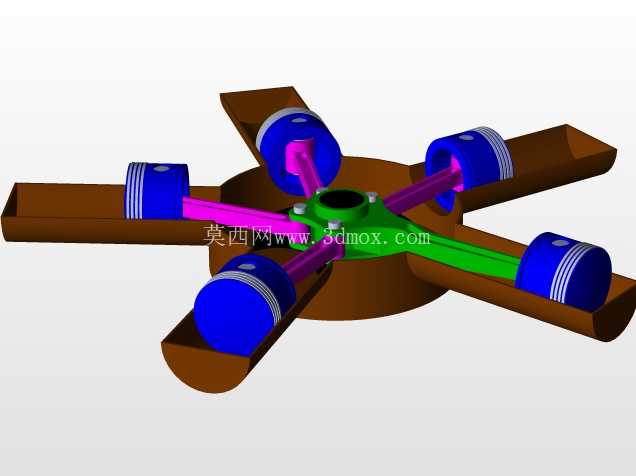

　　设计过程中需要重点关注的是连杆铰接点的润滑路径，因为所有副连杆的铰接载荷都集中在主连杆大端的铰接销上，润滑油道需要从曲轴中心油孔直接连通到各个铰接点，保证高负荷运转时的润滑可靠性，同时活塞的往复运动惯性力会通过径向排布的缸体相互抵消一部分，因此曲轴上不需要设置太大的平衡重块，进一步降低了整机的重量。另外，每个缸体的排气支管都沿着径向向外引出，最终汇集到环形的排气集管中，排气方向可以根据机型的安装需求调整，避免高温排气直接冲刷机身结构。在日常维护场景中，这种径向排布的结构也让火花塞、缸头温度传感器的检修变得十分便捷，不需要拆解大量周边附件就能直接对每个缸体的部件进行检查更换，相比埋在整流罩内部的直列发动机，维护效率能够提升40%以上。从建模的结构还原角度来看，这套模型完整复现了活塞、连杆、曲轴、缸体、曲轴箱的配合关系，所有运动副的间隙都按照实际工程公差预留，能够直观展示星形发动机运转时各部件的运动轨迹，对于理解径向活塞动力的工作原理、开展航空动力装置的结构教学、以及轻型通航飞机的动力选型适配都有实际的参考价值，尤其是在做机头布局的干涉检查时，能够直接导入整机模型中验证整流罩与缸体、排气支管与周边结构的安装间隙，减少前期设计中的反复修改工作量。
