集装箱顶部桁架式防雨棚结构设计

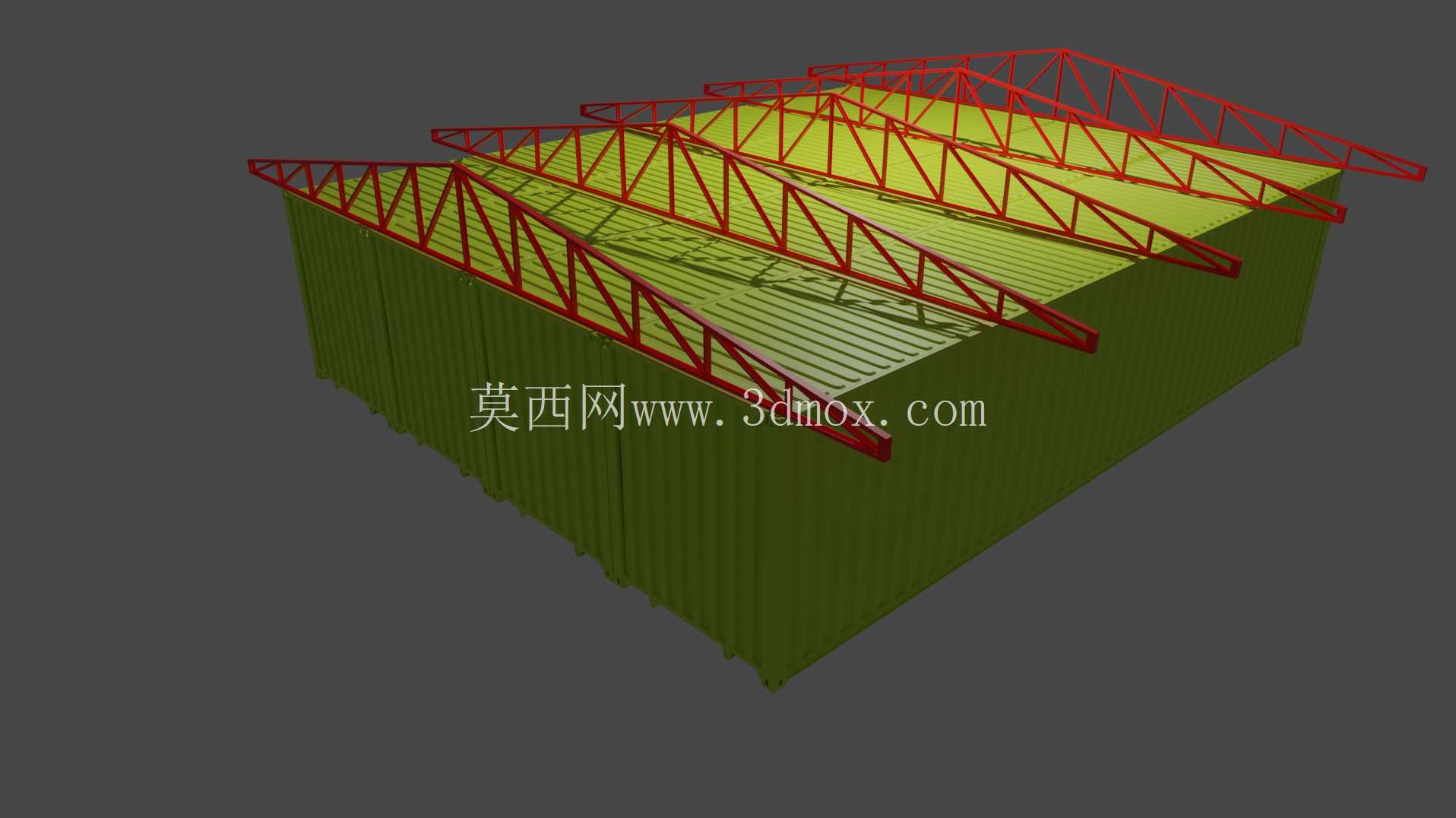

　　在户外临时仓储、工地临时办公、野外作业站点等场景中，标准海运集装箱常被改造为临时功能空间使用，但集装箱原生波纹钢顶面存在排水坡度不足、长期积水易锈蚀、夏季顶面暴晒导致内部温升过快的问题，加装适配的顶部防护棚是这类改造场景中最常见的结构配套需求。这套顶部防护结构采用多榀平行布置的三角桁架作为主承重骨架，单榀桁架的弦杆与腹杆均采用等边角钢拼接成型，桁架两端通过带螺栓孔的连接支座直接固定在集装箱顶部的角件与侧梁上沿，无需对集装箱本体进行焊接破坏，安装时仅需配合扭矩扳手完成螺栓紧固即可，单组棚体的现场安装作业可在两名作业人员配合下4小时内完成，适配标准20尺与40尺干货集装箱的顶部安装边界，桁架悬挑端超出集装箱侧沿300mm，可引导顶面雨水直接排至集装箱外侧地面，避免雨水沿集装箱侧壁流挂造成的墙板锈蚀与门窗渗水问题。

　　屋面围护采用压型彩钢板铺设，板型选用波高25mm的梯形波纹板，板与板之间采用搭接扣合加防水密封胶条的连接方式，整体屋面沿桁架跨度方向设置5%的双向排水坡度，可快速排走降雨，即便是短时强降雨天气也不会出现屋面积水情况。从结构受力角度设计时，主桁架的节间划分匹配压型钢板的常规支撑跨度，单节间长度控制在1.2m以内，无需额外设置屋面次檩条即可满足彩钢板的挠度变形要求，有效降低整体结构的自重，整套棚体加装后对集装箱顶部的附加荷载控制在0.3kN/㎡以内，不会超出集装箱角件的额定承重范围，即便是多层堆叠的集装箱改造项目，也可在顶层集装箱加装该结构，不会影响下层箱体的结构安全。

　　桁架杆件的连接节点均采用节点板加角焊缝的工厂预制形式，出厂前完成整体除锈与防锈漆喷涂，现场安装时无需进行焊接作业，适配野外无供电条件的作业场景。结构的抗风设计按照内陆地区10级阵风荷载进行验算，桁架与集装箱角件的连接支座采用8.8级M16螺栓固定，每个支座设置4个螺栓点位，可有效抵抗风掀作用力，避免沿海或大风区域出现棚体被风掀落的风险。在实际使用场景中，这类棚体除了基础的防雨防晒功能外，还可在屋面下方预留穿线点位，加装照明线路、光伏支架等附属设施，满足集装箱改造为临时办公点、核酸采样点、野外施工宿舍、临时仓储点时的顶部配套需求。棚体的侧面悬挑部分还可在集装箱侧门上方形成小型雨篷，避免人员进出时被雨水淋到，同时减少阳光直射侧门造成的门板老化问题。设计过程中充分考虑了集装箱运输的尺寸边界，单榀桁架的分段长度控制在2m以内，拆分后的所有构件均可装入标准集装箱内部进行转运，无需额外申请超限运输资质，适配跨区域项目的材料转运需求。所有构件的连接孔位均在工厂内完成数控冲孔，孔位精度控制在±1mm以内，现场安装时无需二次打孔，作业人员仅需对照装配编号完成螺栓紧固即可，大幅降低现场安装的技术门槛，无需专业结构施工人员即可完成装配。

　　屋面彩钢板的固定采用带防水垫圈的自攻螺钉，螺钉点位设置在彩钢板的波峰位置，避免固定点出现渗水隐患，板的两端悬挑超出桁架端部200mm，可避免雨水顺着桁架端部流到集装箱端面上。在长期使用场景下，这套结构的维护成本极低，钢结构部分的防锈漆可保证5年以上的防锈周期，彩钢板屋面在无外力破坏的情况下使用寿命可达10年以上，后期维护仅需定期清理屋面落叶与排水口杂物即可，无需复杂的养护作业。针对高温区域的使用需求，还可在彩钢板下方加装20mm厚的挤塑保温层，进一步降低太阳辐射造成的集装箱内部温升，实测在夏季正午暴晒环境下，加装保温层的棚体可使集装箱内部温度较无棚状态降低8-10℃，大幅改善内部空间的热舒适环境，减少空调等降温设备的能耗。结构的整体造型简洁规整，没有多余的装饰构件，所有杆件均为受力构件，材料利用率达到90%以上，有效控制整体的制造成本，适合批量加工生产，可作为集装箱改造的标准化配套部件进行推广应用。
