模块化建筑地下用钢制液体废物存储容器

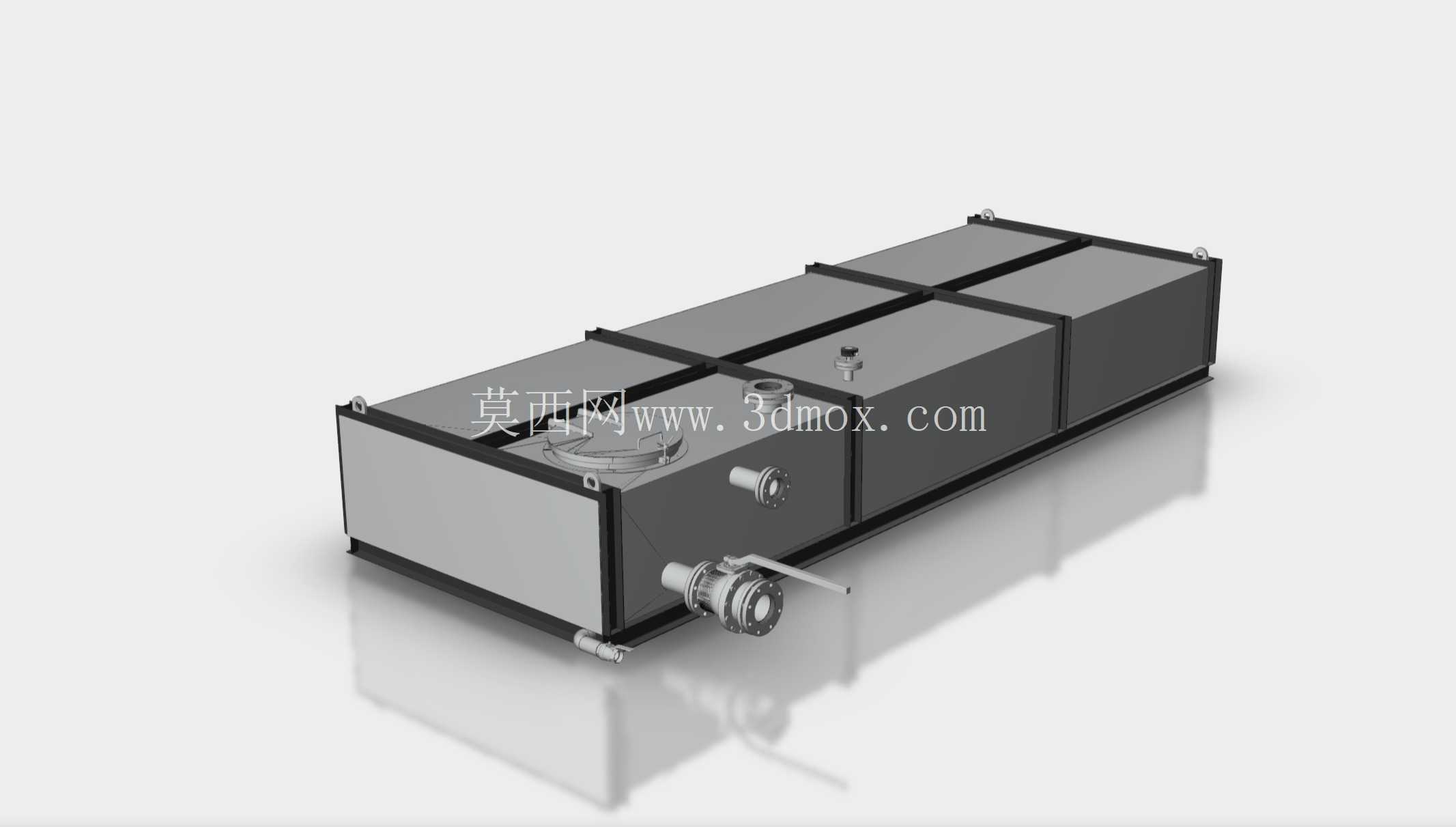

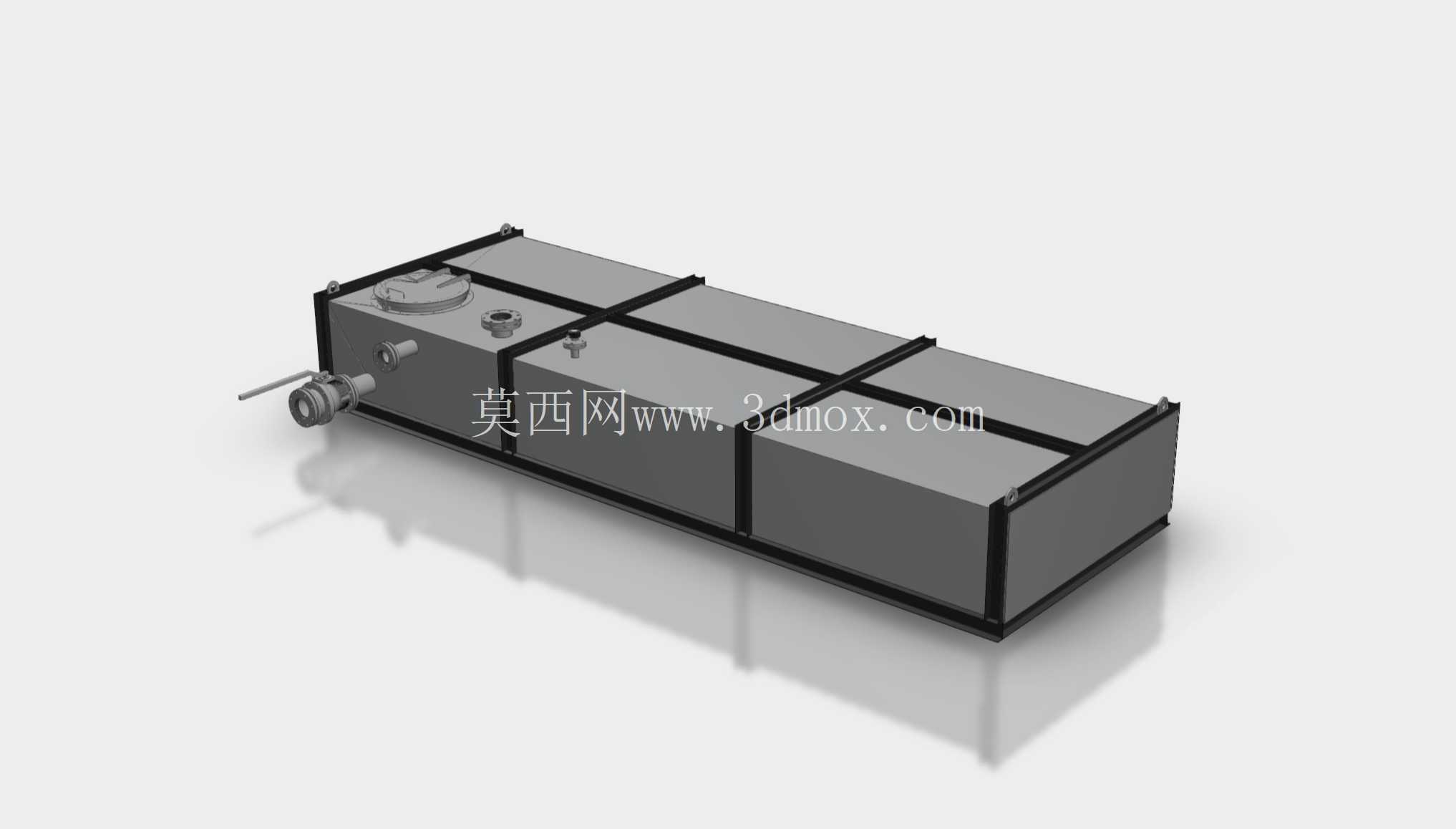

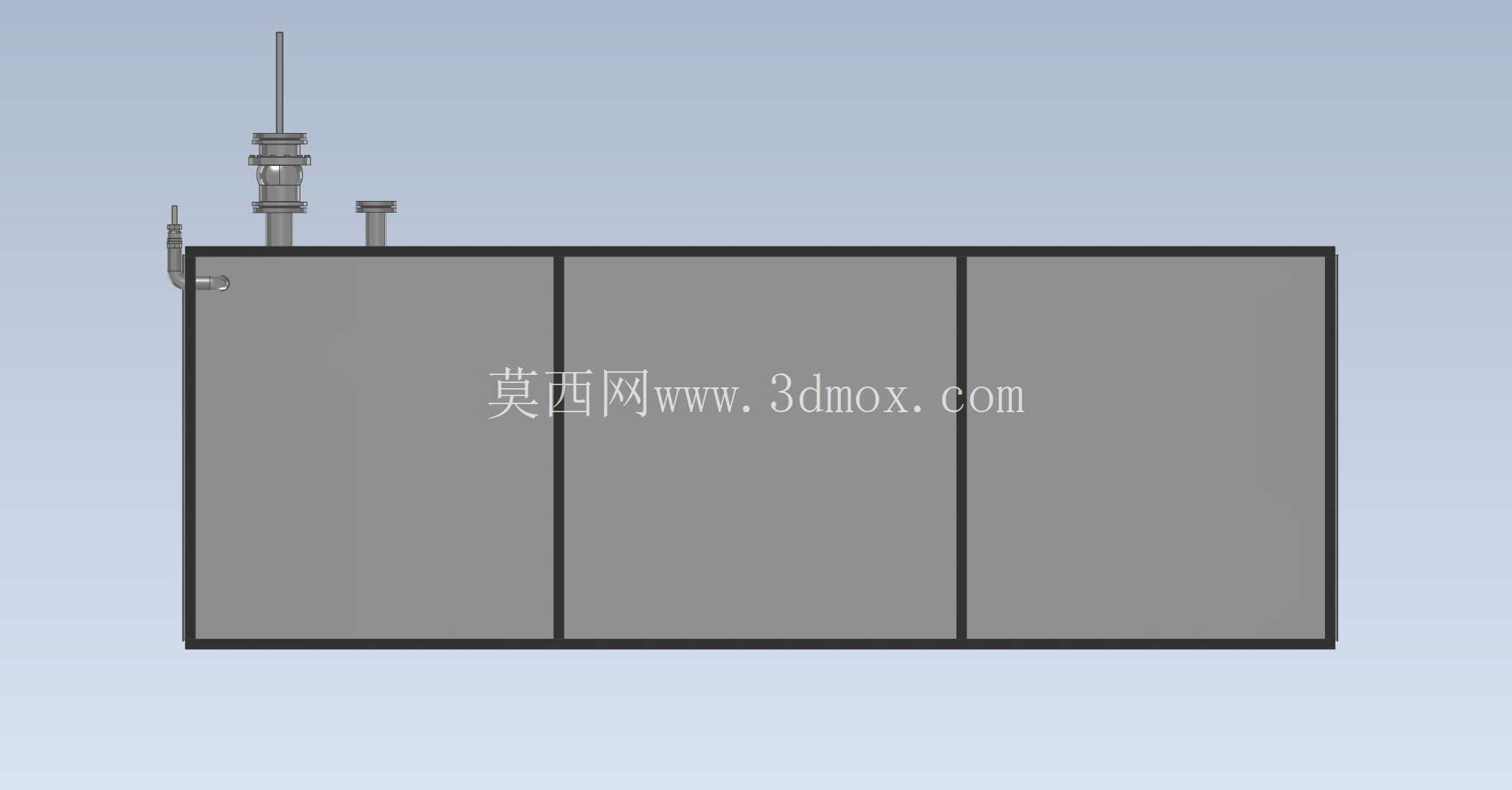

　　在块式模块化建筑的配套地下设施设计中，这类液体废物容器是承担建筑运行期污废液体暂存功能的核心承压部件，区别于常规地面放置的储液罐，其设计逻辑完全围绕地下安装的空间约束、模块化建筑的快速装配需求展开。从结构布局来看，整体采用长方体集装箱式的规整外形，长宽高比例适配常规模块化建筑地下技术层的预留安装空间，外框采用标准型钢焊接成整体承载框架，侧壁和顶盖采用加厚钢板满焊成型，所有焊缝位置都预留了探伤检测的操作余量，避免地下潮湿环境下出现焊缝渗漏的问题。容器本体被内部隔板分隔为多个独立储液腔，可根据不同类型的液体废物分类存储需求，灵活调整各腔体的连通状态，每个腔体顶部都设置了带密封结构的检修口，可满足后期运维时的清淤、检测作业需求，不需要整体拆解容器结构。侧壁不同高度位置预留了多组管道接口，包含进液口、排液口、溢流口、液位检测接口，所有接口都采用标准法兰连接形式，可直接对接模块化建筑预制好的废液收集管路，现场安装时不需要额外进行焊接配管作业，大幅缩短现场施工周期。

　　容器底部设置了一体化的排污汇流槽，配合最低位置的排空阀，可实现腔体内废液的完全排空，避免长期残留的废液沉积造成腔体腐蚀，底部还预留了叉车孔位和吊装吊耳，可适配工厂预制转运、现场吊装就位的全流程作业需求，不需要额外制作专用的吊装工装。考虑到地下安装的运维便利性，容器外部框架做了加强处理，可承受地下土层的侧向压力以及上部技术层的静态载荷，不需要额外浇筑混凝土围护结构，直接放置在预先找平的混凝土基础上即可完成固定，安装边界的预留尺寸仅需要比容器本体长宽各大出100mm的操作空间，就能满足管路连接和后期检修的操作需求。

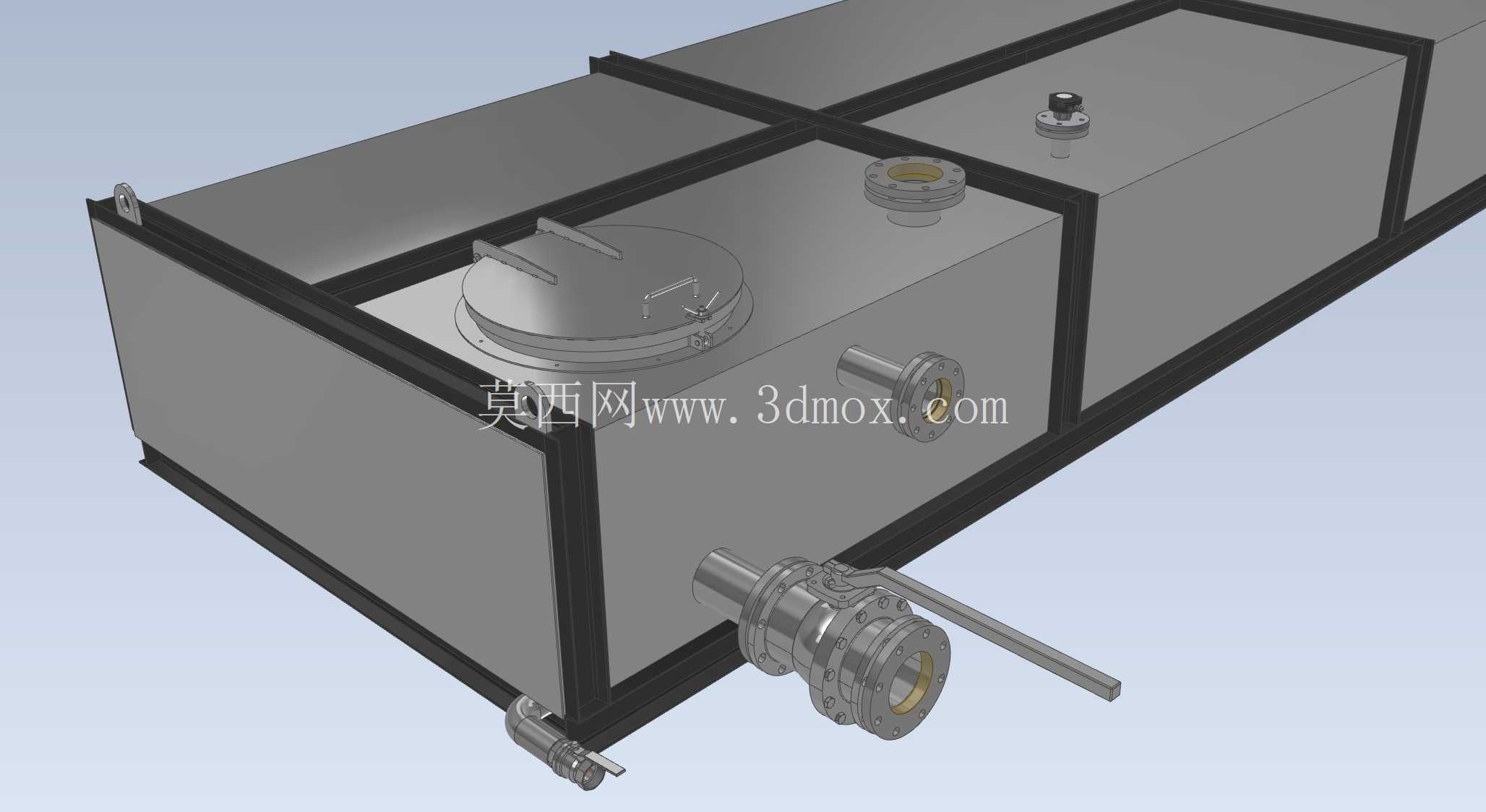

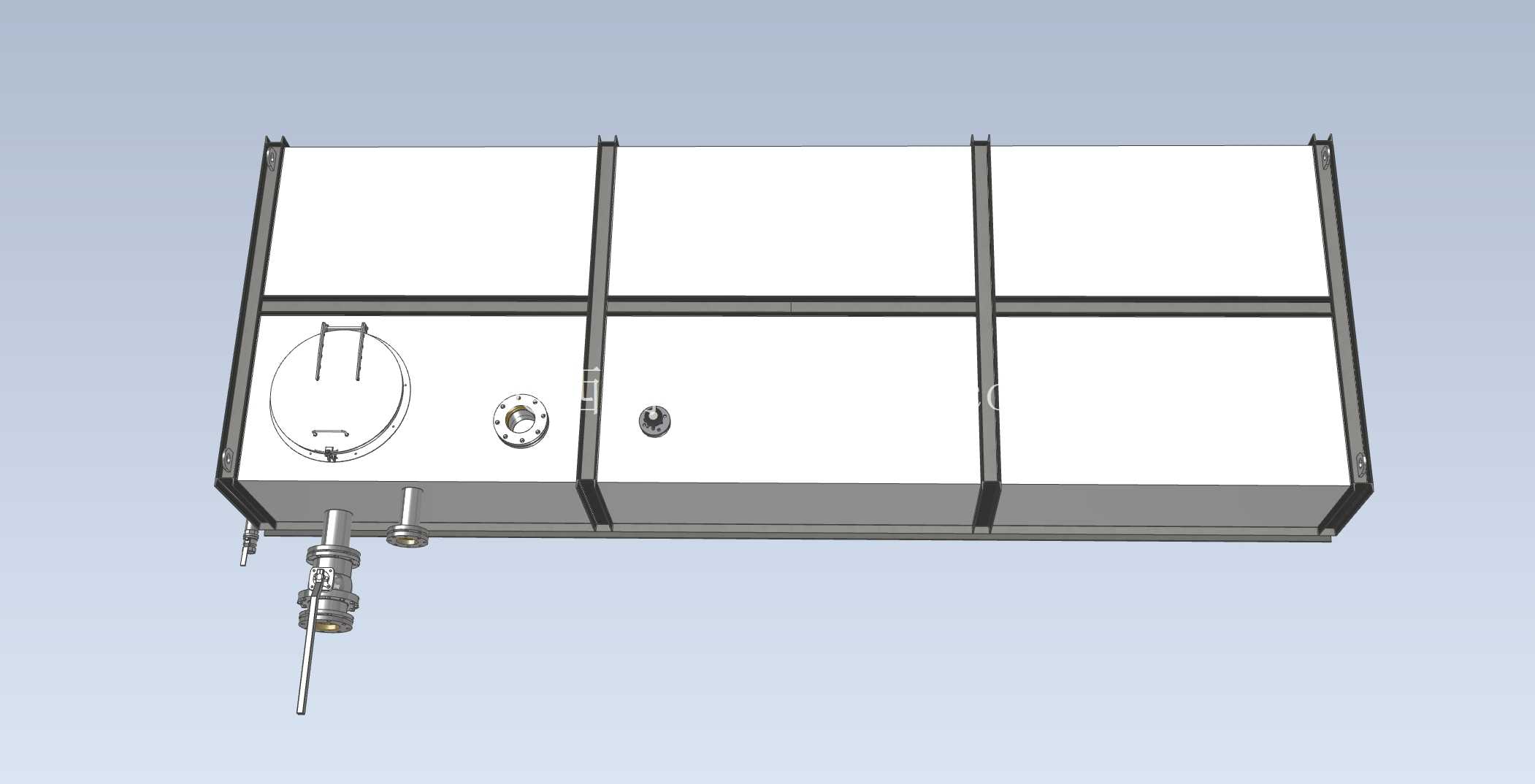

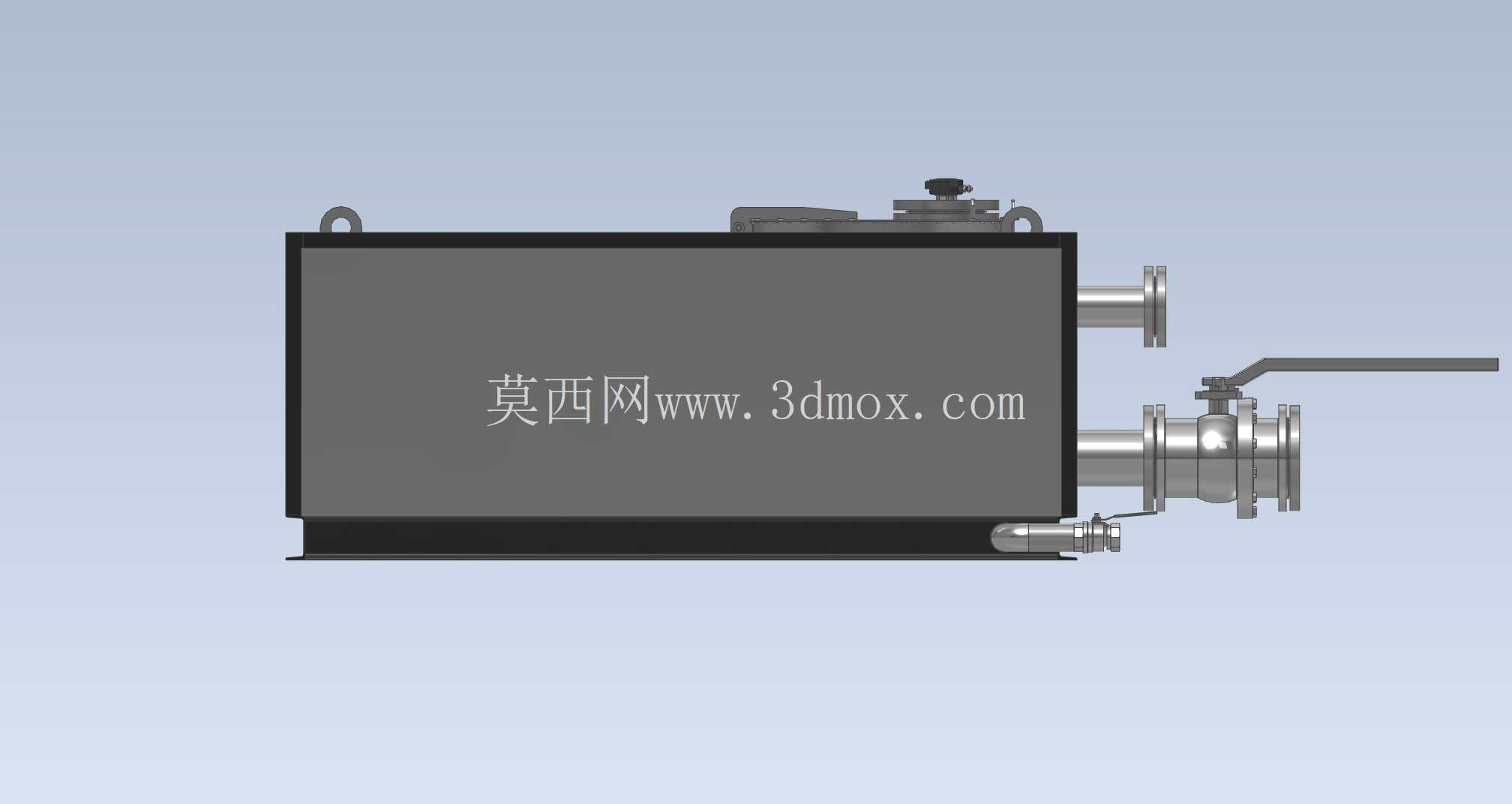

　　顶盖采用分块式的可拆卸密封结构，每一块盖板都设置了密封条压紧结构，既可以避免地下潮气、杂物进入储液腔，也可以在需要进入腔体内部检修时，单独拆卸对应位置的盖板，不需要整体掀开顶盖，降低运维作业的工作量。在管路接口的设计上，进液口设置在容器端部靠上位置，可对接建筑各层的废液收集立管，依靠重力实现废液自流进入容器，排液口设置在端部靠下位置，可外接提升泵将存储的废液输送至后续处理设备，溢流口的高度设置在最高警戒液位位置，可在液位检测装置失效时将超量废液导流至应急收集管路，避免废液溢出污染地下技术层的空间。容器的外表面整体做了防腐涂层处理，可耐受地下潮湿环境以及常见生活、工业废液的腐蚀，涂层厚度按照地下长期使用的要求设计，不需要在现场额外做防腐处理。从建模逻辑来看，整个模型采用自顶向下的设计思路，先搭建整体的外框轮廓和安装边界，再逐步细化内部隔板、外部接口、加强筋的细节，所有安装孔位、法兰尺寸都采用标准件参数，可直接导出工程图用于生产加工，也可以直接导入模块化建筑的整体装配模型中，做管路干涉检查、安装空间校验，避免现场安装时出现管路碰撞、空间不足的问题。

　　这类容器的设计核心是平衡预制化生产的通用性和现场安装的适配性，规整的外形既可以像标准集装箱一样实现批量生产、堆叠转运，也可以根据不同模块化建筑的废液存储容量需求，灵活调整容器的长度尺寸，或者将多个容器串联拼接使用，不需要重新开模制作，大幅降低不同项目的定制成本。在实际项目应用中，这类容器通常在工厂完成全部的焊接、防腐、管路预装工作，整体运输到现场后，只需要对接进出液管路、固定地脚即可投入使用，相比现场砌筑的废液池，安装周期可缩短80%以上，同时密封性能更好，不会出现渗漏污染地下水的问题，也避免了现场砌筑施工的建筑垃圾产生，完全匹配模块化建筑快速装配、绿色施工的核心要求。
