十吨级片冰机组配双比泽尔往复压缩机结构

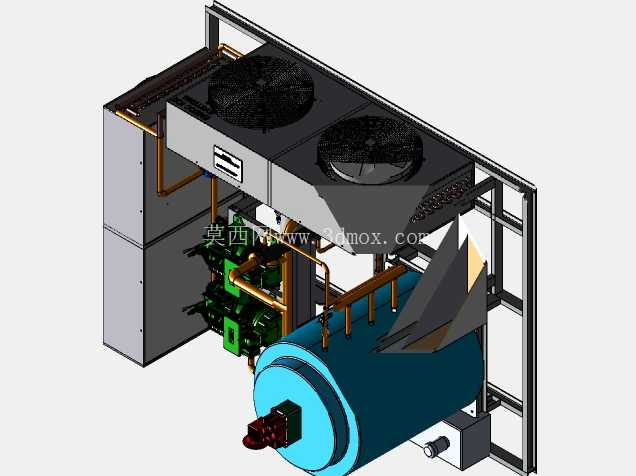

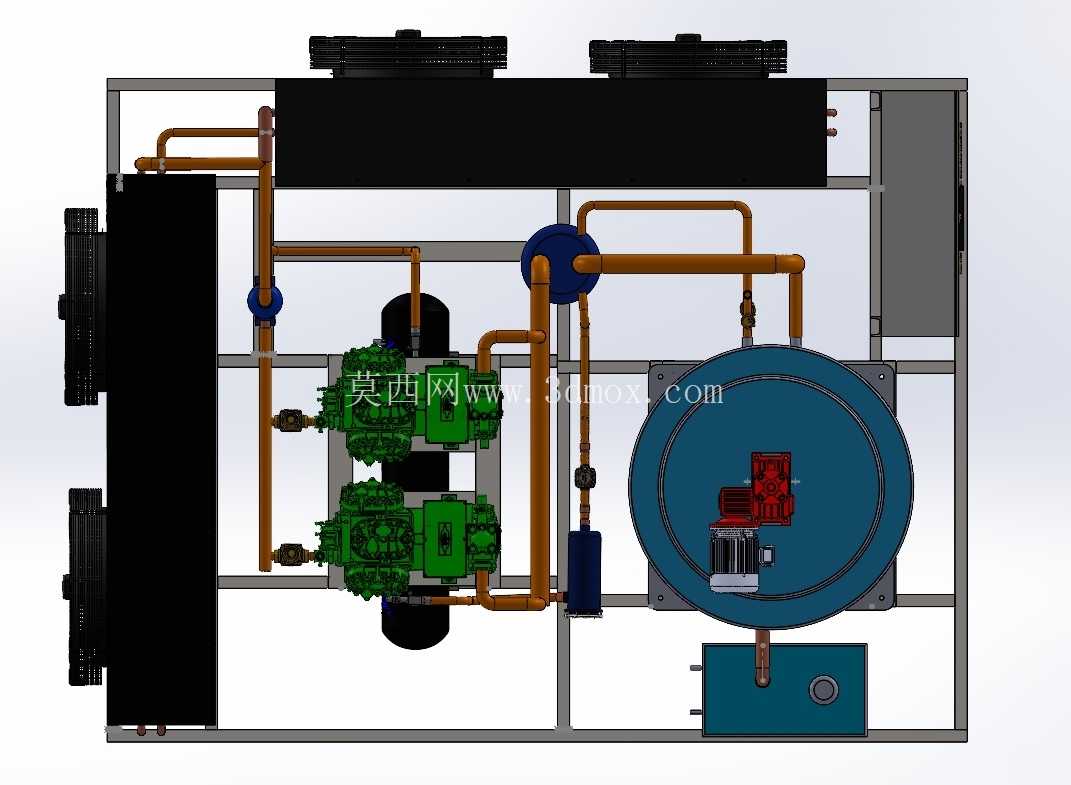

　　这套十吨产能的片冰生产机组，核心搭载两台比泽尔往复式压缩机构成双机并联制冷回路，主要面向大型商超生鲜保鲜、远洋捕捞船载制冰、混凝土浇筑温控、化工流程降温这类日均耗冰量稳定在十吨级的应用场景，整套设备的结构布局完全按照工业现场落地安装的运维逻辑搭建，没有多余的装饰性结构，所有管路、阀件、附属部件的排布都优先考虑检修操作空间与管路压损控制。从结构设计逻辑来看，双压缩机采用对称式布局布置在机组底座两侧，中间预留的检修通道宽度刚好满足单人携带工具通行操作，压缩机的吸气、排气主管路采用同程设计，保证两台压缩机运行时的回油压力、吸气阻力偏差控制在允许范围内，避免出现单台压缩机负载过高或者回油不畅的故障。

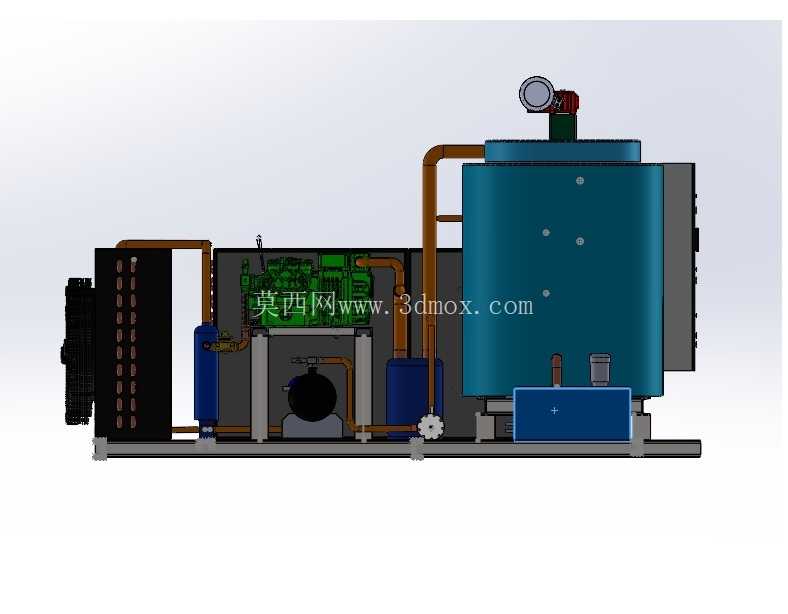

　　卧式储液罐、气液分离器、干燥过滤器这类制冷辅件全部集成在底座框架内部，没有突出底座安装边界，整套设备的外形长宽尺寸控制在标准工业集装箱的内部装载尺寸以内，方便长途陆运或者船运时直接整体吊装，不需要拆分部件运输，到现场后只需要连接水电与出冰口就可以投入使用，大幅降低现场安装的施工周期。片冰蒸发器采用立式圆筒结构布置在机组一侧，顶部集成的减速电机直接驱动内部冰刀转动，刮下的片冰直接从蒸发器下部的出冰口排出，蒸发器外侧包裹的保温层厚度经过冷量损失计算确定，既不会因为保温层过薄导致冷量外泄增加机组负载，也不会因为保温层过厚增加不必要的外形尺寸占用。

　　机组配套的风冷冷凝器布置在蒸发器对面，冷凝风机的出风方向朝向机组外侧，避免热风循环被重新吸入冷凝器进风侧影响换热效率，冷凝器与压缩机之间的排气管路设置了专门的减震弯，抵消压缩机运行时传递到管路的振动，避免长期运行后管路焊缝出现疲劳开裂。整套设备的底座采用加厚型钢焊接成型，底部预留了标准叉车孔位与吊装吊点，不管是用叉车短途转运还是用吊车高空吊装都不需要额外制作吊具，底座上所有部件的安装位置都设置了定位止口，现场如果需要更换易损件，不需要重新测量定位尺寸，直接按照原有止口安装就可以保证装配精度。

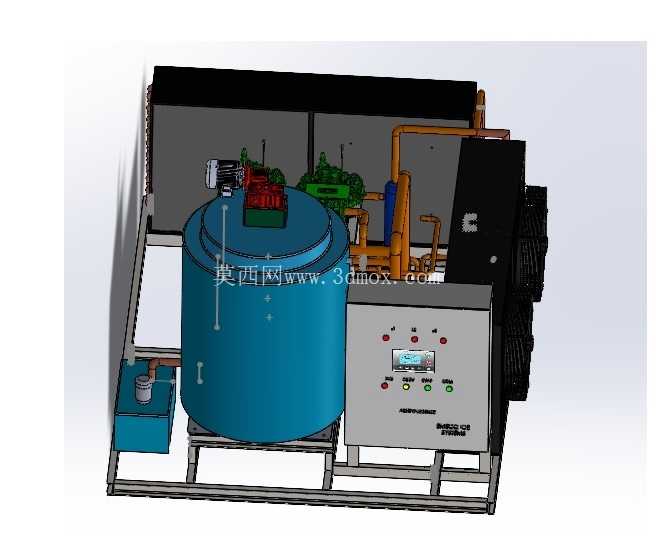

　　从实际运行的功能特性来看，双压缩机配置可以根据环境温度与耗冰量的变化自动切换运行模式，低负载时只启动单台压缩机运行，降低能耗，满负载时两台压缩机同时启动满足十吨的日产冰量需求，相比单台大排量压缩机的配置，双机配置的运行冗余度更高，单台压缩机出现故障时，另一台还可以维持半负荷运行，不会出现完全停机导致供冰中断的情况，对于连续生产不能断冰的场景来说，这种设计的实用性远高于单机配置。管路设计上所有的焊接位置都预留了探伤操作空间，生产组装时可以对所有焊口进行压力探伤，避免运行时出现制冷剂泄漏的问题，电气控制箱布置在机组侧面的操作高度位置，箱门的开启方向避开了管路与部件，操作人员站在机组侧面就可以完成参数调整与故障排查，不需要探身到机组内部操作，降低运维操作的安全风险。
