汽车空调压缩机全零件结构设计

　　这套汽车空调压缩机的三维结构，完整还原了乘用车空调制冷回路核心驱动部件的全部装配关系，覆盖从前端电磁离合器吸合结构到后端缸体压缩腔的每一个零件细节，所有配合面均按照实物1:1测绘还原，可直接用于结构校核、教学演示或是同类型产品的改型设计参考。从实际装车场景来看，这类压缩机普遍布置在乘用车发动机舱的侧方安装位，通过发动机皮带轮驱动电磁离合器，结合整车空调系统的压力信号控制吸合状态，在制冷回路中承担低压气态制冷剂抽取、压缩升压的核心功能，是整个空调制冷循环的动力来源，一旦压缩效率下降，会直接导致整车空调制冷不足、高压侧压力异常、管路结霜等一系列故障，因此其结构可靠性直接决定了整车空调系统的使用寿命。

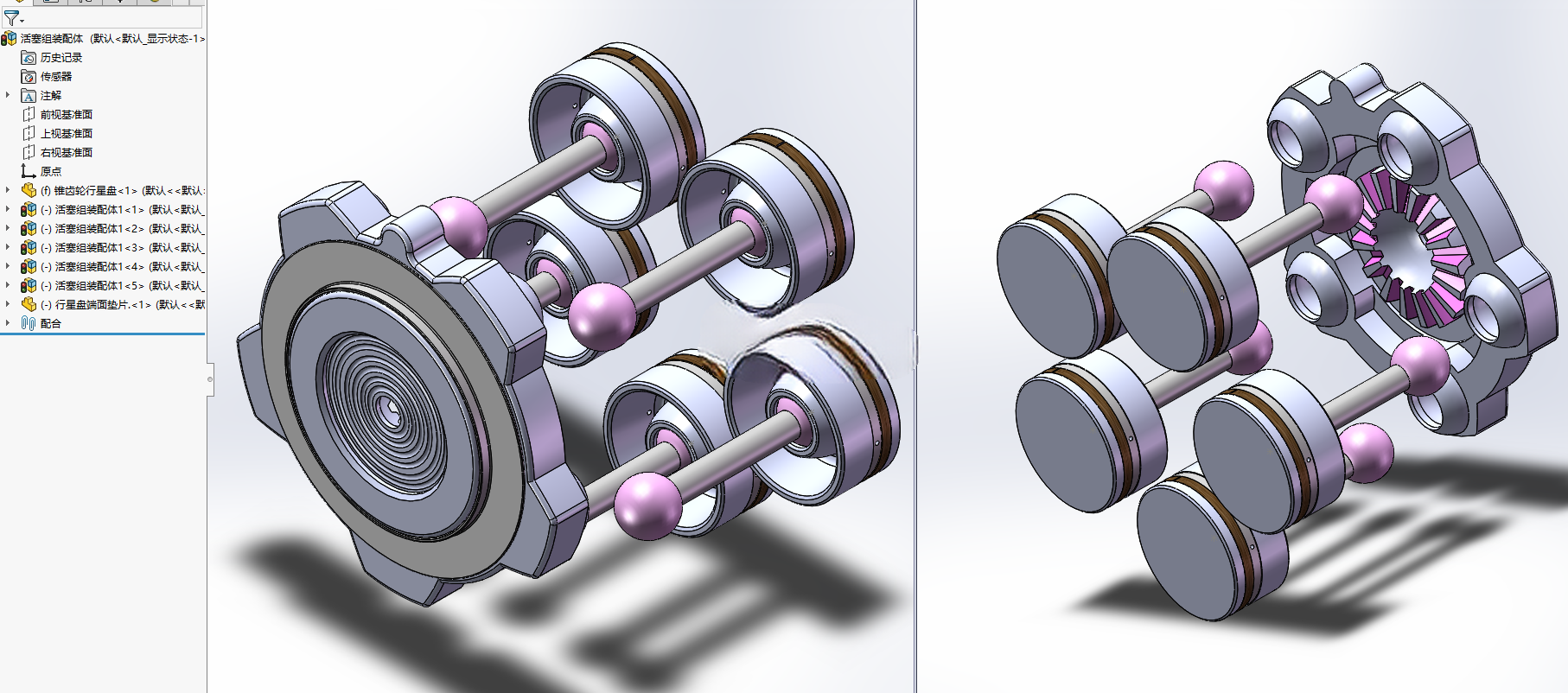

　　从结构设计逻辑来看，这套模型采用的是斜盘式压缩结构，主轴贯穿整个泵体中心，前端通过轴承支撑在前端盖内，与电磁离合器的吸盘配合传递扭矩，斜盘固定在主轴中段，随主轴转动时带动周向布置的活塞做往复直线运动，配合阀板组件上的吸气阀片、排气阀片完成制冷剂的吸入、压缩、排出全过程。模型中完整还原了活塞与缸孔的配合间隙、斜盘与滑靴的接触球面、阀片的厚度与升程限制结构，甚至包含了轴封组件的双唇口密封结构、前后端盖的密封胶圈槽位，这些细节都是实际生产中决定压缩机泄漏量、容积效率的关键设计点。

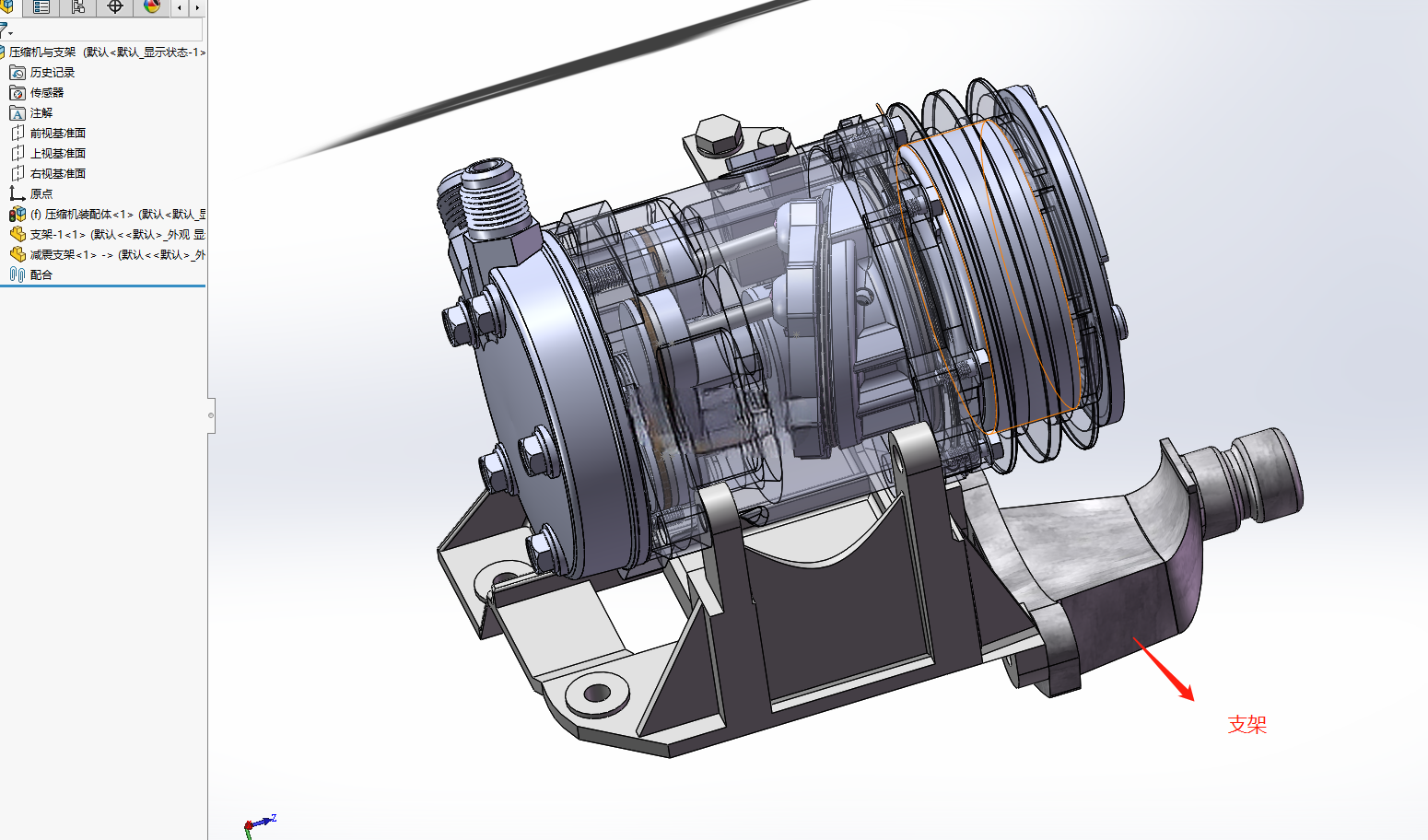

　　在安装边界层面，模型还原了压缩机壳体两侧的安装支脚结构，支脚的安装孔位间距、衬套过盈尺寸均按照主流紧凑级乘用车的安装标准设计，可适配1.6L-2.5L排量的乘用车发动机舱布置，前端皮带轮的槽型匹配通用多楔带规格，轮系中心高与发动机输出轮的中心距偏差控制在合理范围内，避免皮带运转时出现偏磨、异响问题。后端的高低压管路接口采用行业通用的压板式连接结构，接口尺寸与密封面角度完全符合车用空调管路的装配标准，可直接对接常规的空调高低压软管，不需要额外做转接设计。

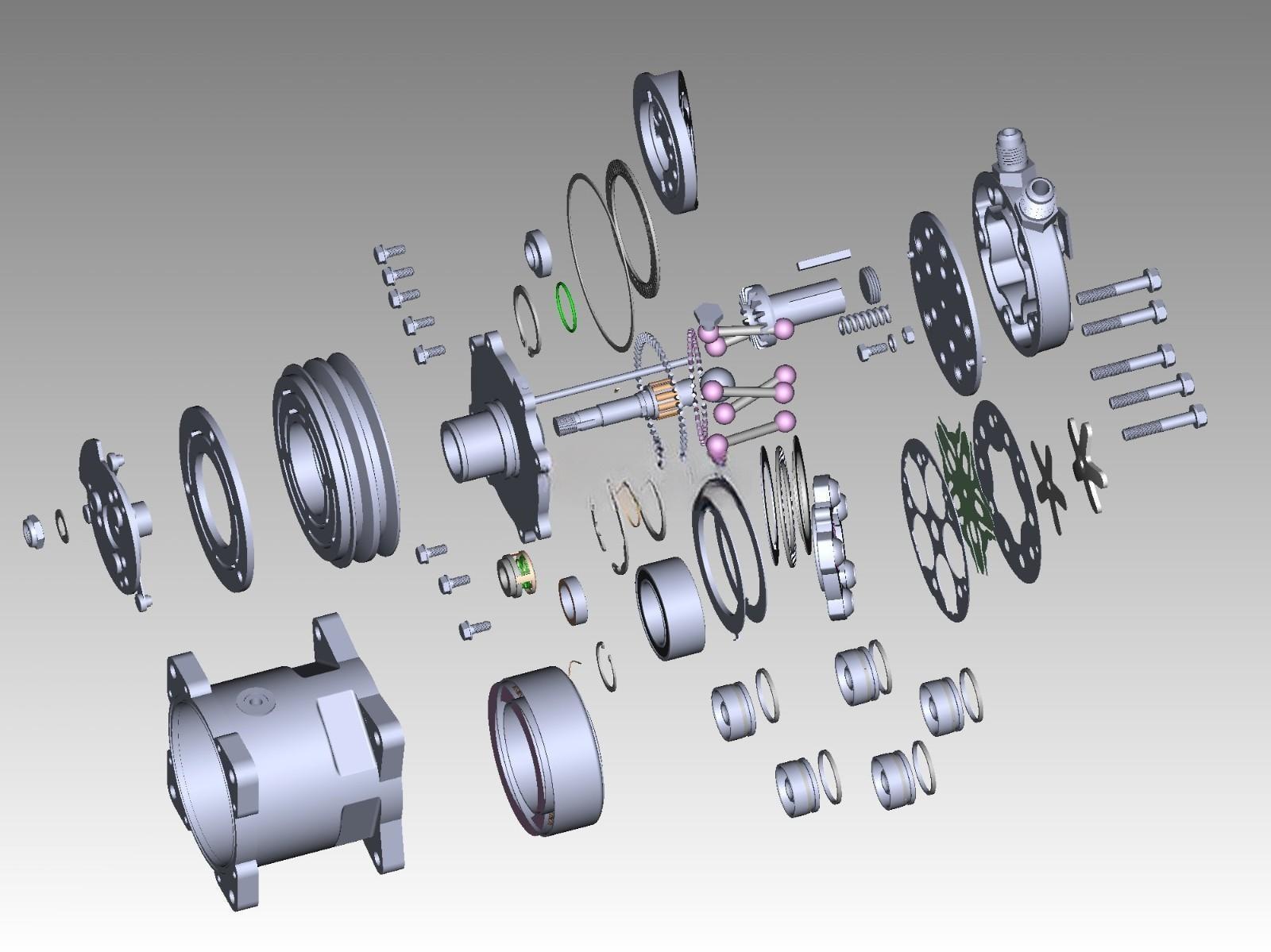

　　从零件拆分的细节来看，模型中所有的紧固件、密封件、弹性挡圈、轴承等标准件均按照实际选型规格建模，没有做简化省略，比如主轴上的定位轴肩、卡簧槽的深度与宽度、轴承的内圈外圈配合公差，都符合机械设计手册的对应选型要求；离合器线圈的引线槽位、吸盘与皮带轮的吸合间隙预留结构也完整呈现，方便设计人员参考做电磁兼容、吸合扭矩的相关校核。整个泵体的内部油道结构也做了还原，压缩机运转时，冷冻机油会通过主轴中心的油孔输送到各个摩擦副表面，包括斜盘与滑靴的接触面、活塞与缸孔的配合面、前后端轴承的滚动体位置，保证高速运转时的润滑可靠性，避免出现干磨拉缸的故障。

　　在功能特性层面，这套结构的排量设计适配紧凑级乘用车的制冷量需求，在发动机怠速工况下即可提供足够的压缩效率，保证车厢内快速降温；斜盘的倾角设计兼顾了低速扭矩需求与高速运转的稳定性，不会因为转速过高出现活塞往复惯性力过大导致的振动问题，前端的平衡块结构也做了完整还原，抵消主轴组件高速旋转时的不平衡量，降低整车怠速时的空调振动传递。阀板组件的吸气阀片与排气阀片采用舌簧阀结构，模型中还原了阀片的固定位置与升程限制器的高度，保证阀片开启关闭的响应速度，减少余隙容积对容积效率的影响，这也是这类压缩机比传统往复式压缩机能效更高的核心设计点。

　　对于结构设计从业者来说，这套模型可以直观了解车用空调压缩机的完整装配逻辑，从零件之间的配合公差选择到密封结构的设计思路，再到运动部件的动平衡处理方式，都有非常实际的参考价值；对于设备选型人员来说，可以通过模型核对安装尺寸、接口规格，快速判断该型压缩机是否适配目标车型的布置空间，不需要反复核对二维图纸的尺寸链；对于三维建模学习者来说，这套全零件拆分的模型可以作为复杂装配体建模的练习参考，学习如何处理多零件的配合关系、运动机构的约束设置，以及标准件的选型调用逻辑。整个模型没有做任何结构简化，所有零件都可单独拆分编辑，能够清晰看到每一个部件在压缩机运转过程中承担的功能，比如电磁离合器在空调关闭时处于脱开状态，皮带轮空转不会带动主轴运转，减少发动机的不必要负载；当空调开启时，线圈通电产生磁力吸合吸盘，将皮带轮的扭矩传递到主轴，带动整个压缩机构开始工作，这个动作的相关结构在模型中都有完整的呈现，包括离合器的间隙调整垫片、弹簧片的复位结构，都和实物结构完全一致。
