不锈钢框架式组合集水槽结构设计

　　在工业水处理、厂区生产废水预处理、中小型市政污水处理站的初沉环节，这类组合式集水槽常作为沉淀池核心的汇水导流部件，承担着均匀收集上层澄清水、缓冲进水水流冲击、为后续过滤工序稳定输水的作用，区别于传统混凝土浇筑的固定式集水槽，这种装配式钢结构的方案在改扩建项目、临时污水处理站点、高寒地区户外安装场景下的适配性更强，不需要现场支模浇筑，整体到场后仅需完成进出水管对接和地脚固定即可投入使用，能大幅压缩现场施工周期。

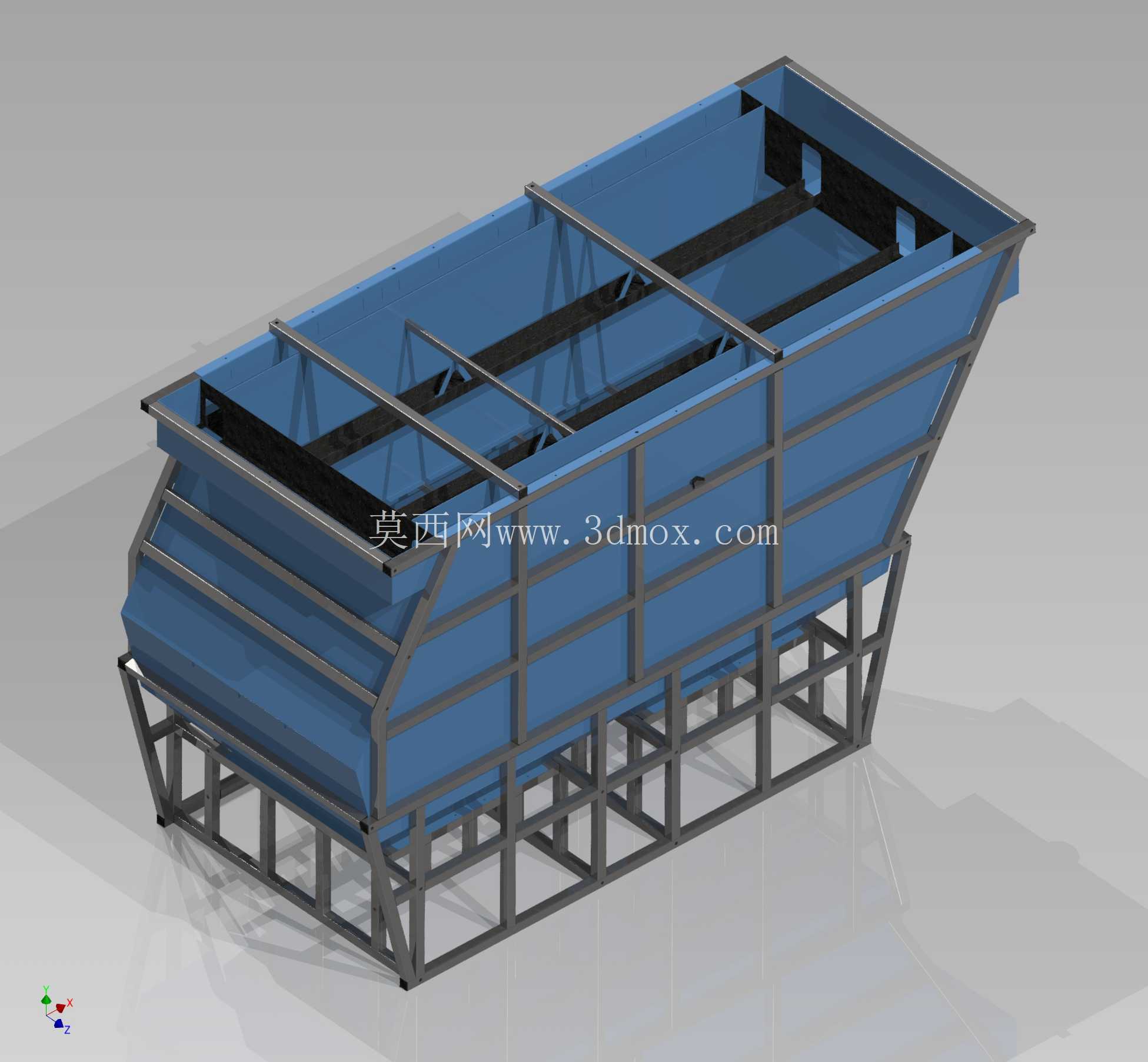

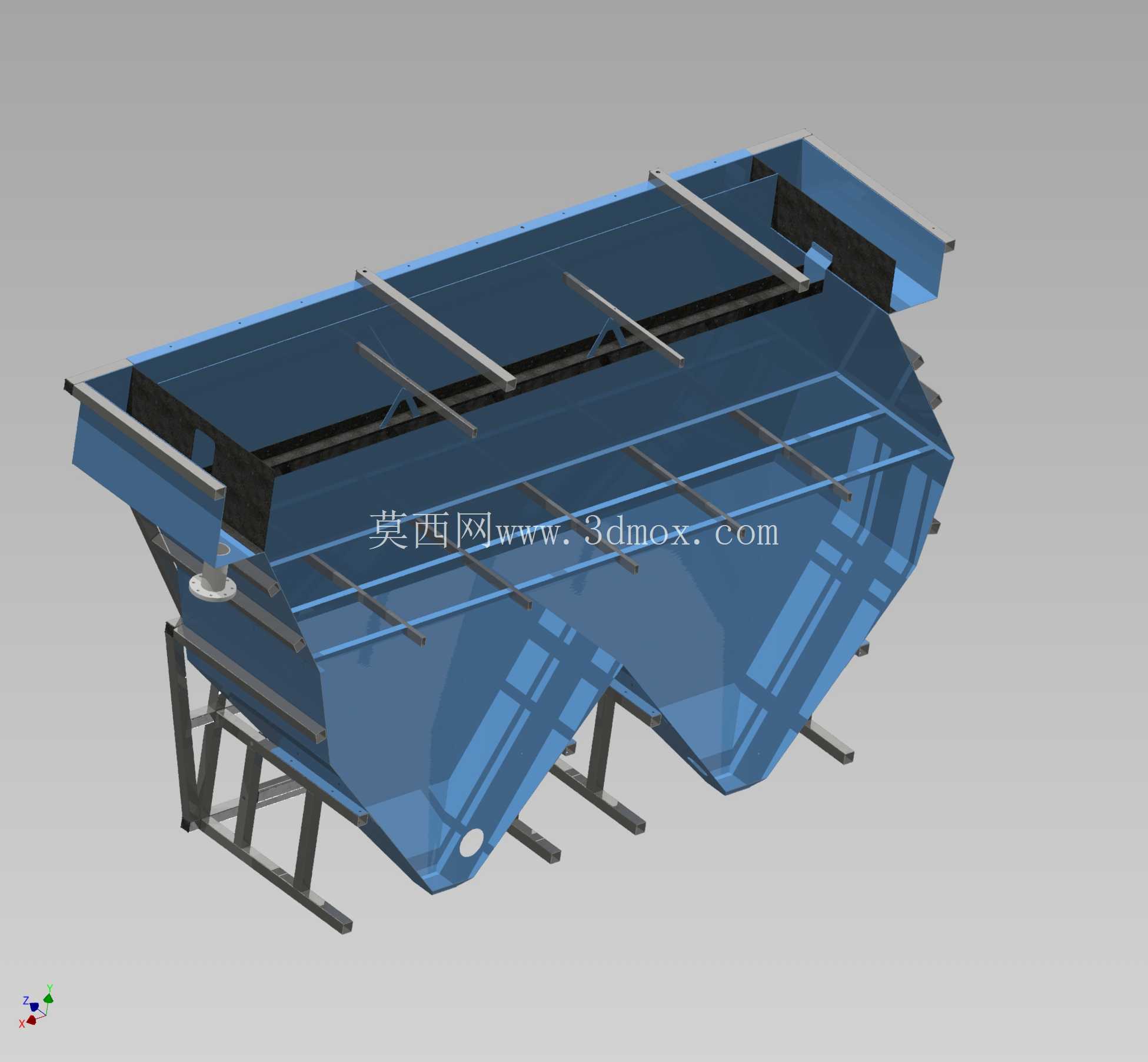

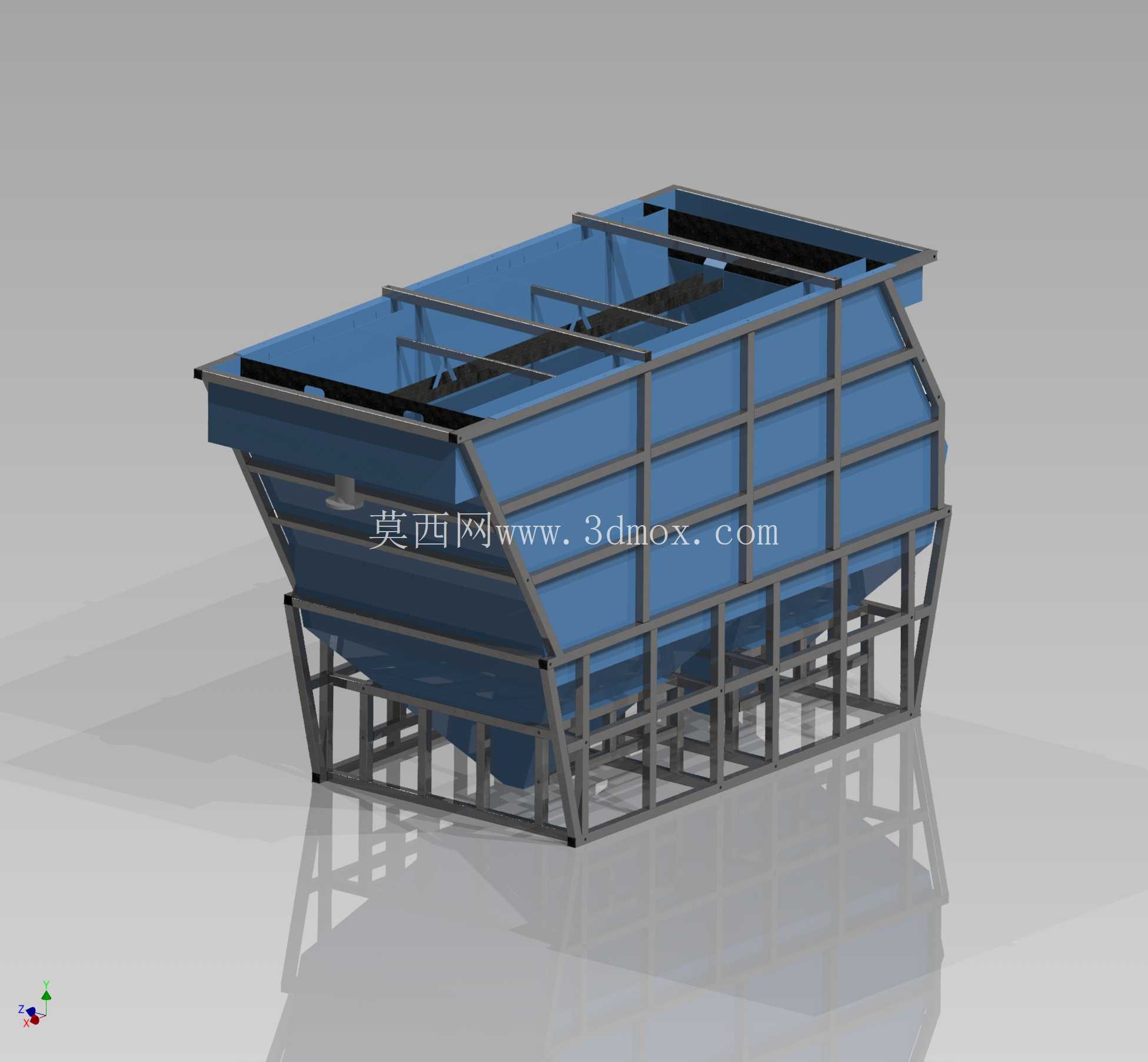

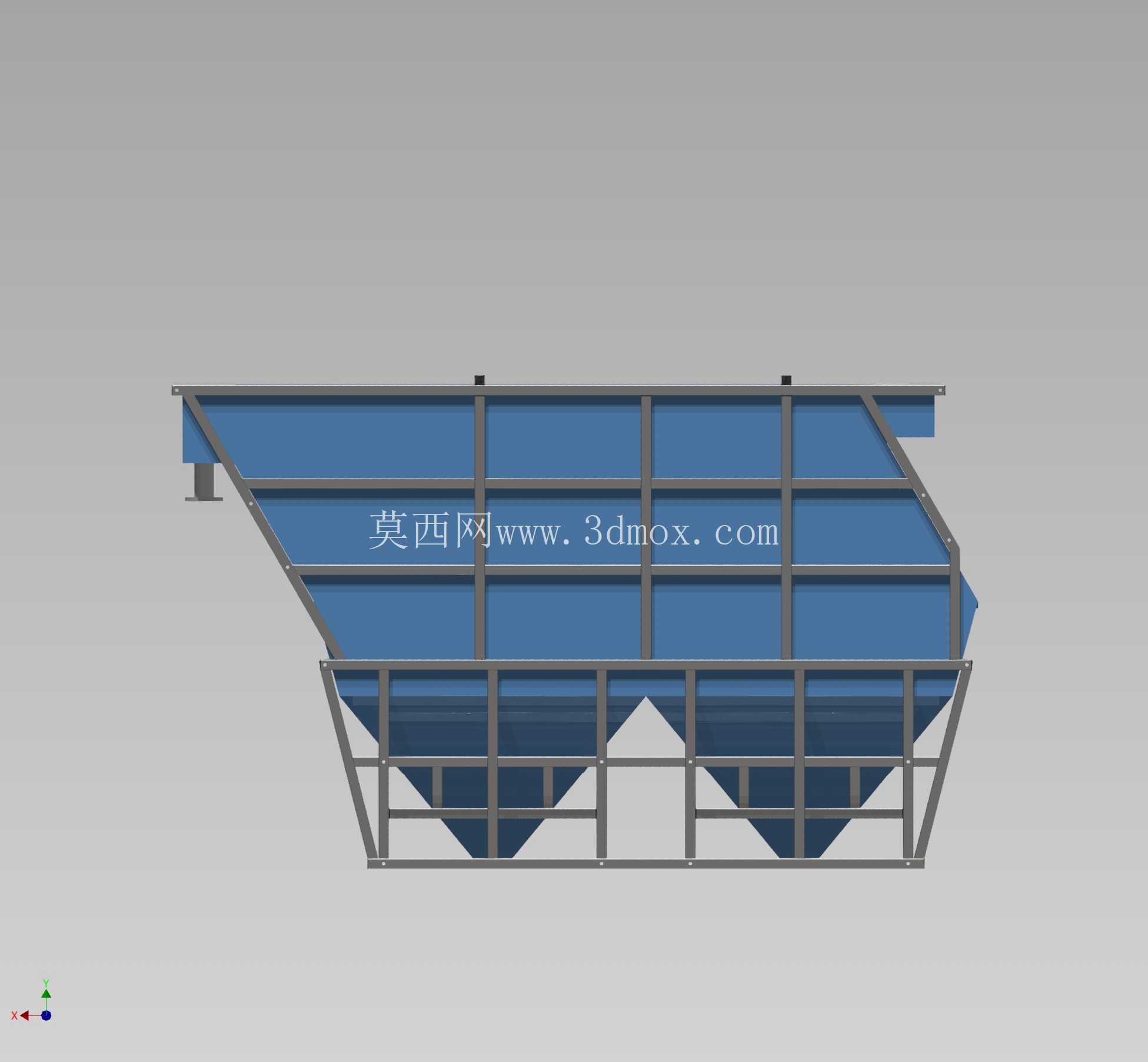

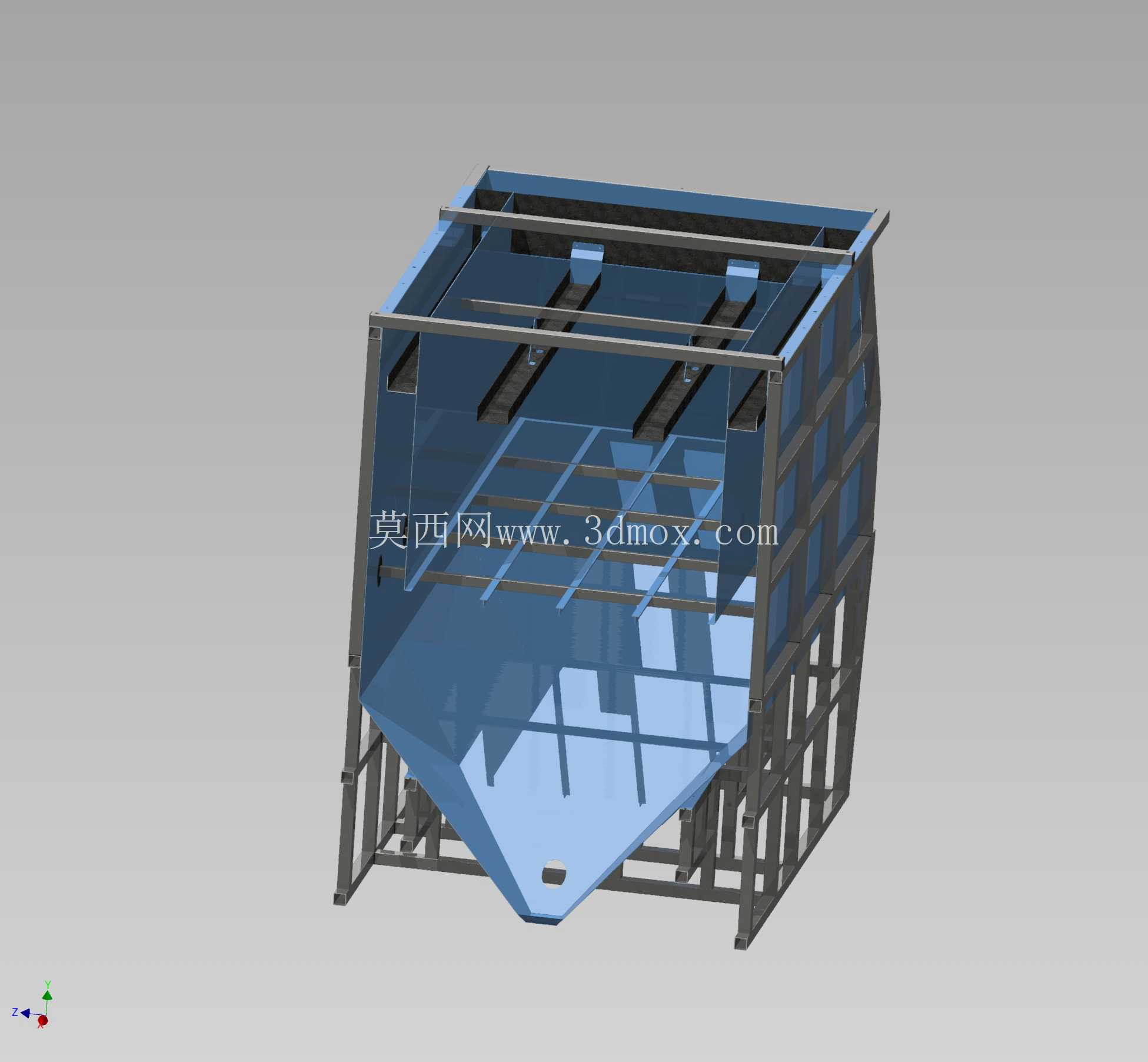

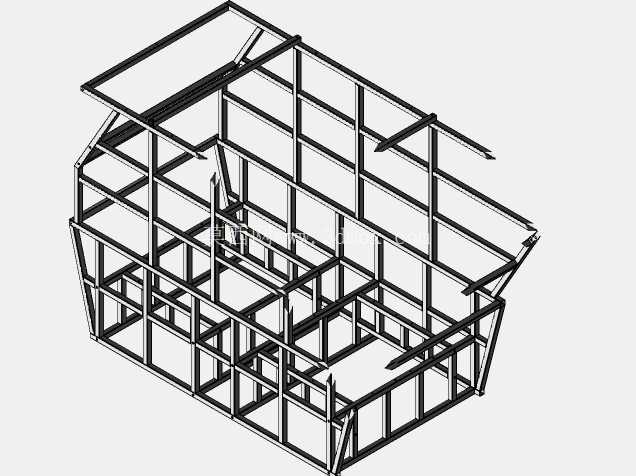

　　从结构组成来看，主体盛水舱体采用不锈钢板材折弯焊接成型，板材厚度根据单槽容积匹配，常规处理量级下选用2-3mm厚度的不锈钢板即可满足满水工况下的刚度需求，舱体截面采用上宽下窄的梯形设计，一方面可以降低槽体底部的存泥死角，方便定期排空冲洗时沉积物顺着斜壁滑向排污口，另一方面梯形截面的抗变形能力优于等截面矩形槽，满水状态下侧壁的水压分布更均匀，不需要额外增设过多的内部加强筋就能控制侧壁变形量在允许范围内。外部支撑框架采用标准管道型材焊接拼装，框架设计为可拆解的分段式结构，各段框架之间采用螺栓连接，运输过程中可以将框架拆分为散件打包，降低运输空间占用，到场后不需要大型吊装设备，两名安装人员配合普通扳手即可完成整体拼装，框架表面预留了涂装作业的操作空间，拼装完成后可以根据现场防腐需求涂刷环氧漆、聚氨酯面漆，适配不同腐蚀等级的安装环境，比如化工园区污水处理场景可以涂刷耐酸碱防腐涂层，北方户外低温场景可以在涂层基础上增敷保温层。

　　设计阶段采用全参数化的建模逻辑，所有板材厚度、框架管材规格、槽体长度宽度、侧壁倾斜角度、支撑腿高度都设置为可调整参数，设计人员只需要根据项目的处理水量、安装场地的边界尺寸输入对应参数，模型就能自动更新所有关联的结构尺寸，自动生成对应的板材下料尺寸、框架杆件长度、螺栓孔位坐标，不需要重复绘制草图，能大幅缩短同类型不同规格产品的设计周期。参数设置时充分考虑了安装边界的适配性，支撑腿底部预留了地脚螺栓安装孔，孔位采用长圆孔设计，可以抵消现场基础施工的尺寸误差，安装时允许在前后左右方向有±15mm的调整余量，降低对现场基础施工的精度要求；槽体顶部的进水端预留了法兰连接接口，接口位置可以根据现场进出水管的走向调整，支持侧进、端进两种进水方式，出水端设置了可调节高度的溢流堰板，安装时可以通过调整堰板高度控制槽内的液位高度，保证整个槽长范围内的出水均匀度，避免出现短流、偏流的问题。

　　实际使用过程中，这种组合式结构的维护便利性远高于传统固定式集水槽，当局部板材出现磨损、腐蚀时，不需要整体更换槽体，只需要拆解对应位置的框架连接件，更换局部的不锈钢板材即可，维护成本仅为整体更换的20%左右；框架的管材采用空心结构，整体重量比同规格的角钢框架轻30%左右，吊装和搬运的难度更低，同时空心管材的抗振性能更好，当进水端水流冲击较大时，框架可以吸收部分振动能量，降低槽体连接部位的焊缝疲劳风险。针对不同的处理场景，还可以在槽体内部增设导流板、挡渣板等附件，比如处理含油废水时可以在槽体末端增设挡油板，收集表层浮油；处理含悬浮物较多的废水时可以在进水端增设穿孔布水板，均匀布水降低水流对槽内沉淀层的扰动。

　　尺寸设计上，常规规格的单组集水槽长度控制在6米以内，宽度根据处理水量从1.2米到2.4米不等，整体高度控制在1.8米到2.5米区间，既可以单组独立使用，也可以多组拼接组成更大处理量的集水系统，拼接部位采用橡胶密封条加螺栓压紧的密封结构，密封性能可以满足0.1MPa以下的水压要求，不会出现渗漏问题。支撑框架的杆件间距经过力学计算优化，纵向杆件间距控制在0.8米到1米之间，横向杆件间距不超过1.2米，保证满水工况下槽体底部的挠度不超过槽体长度的1/1000，避免长期使用出现槽体变形、焊缝开裂的问题。
