五发垂直起降固定翼无人机结构设计

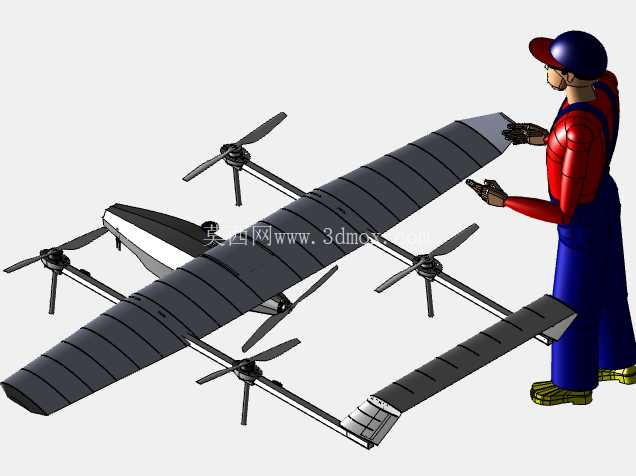

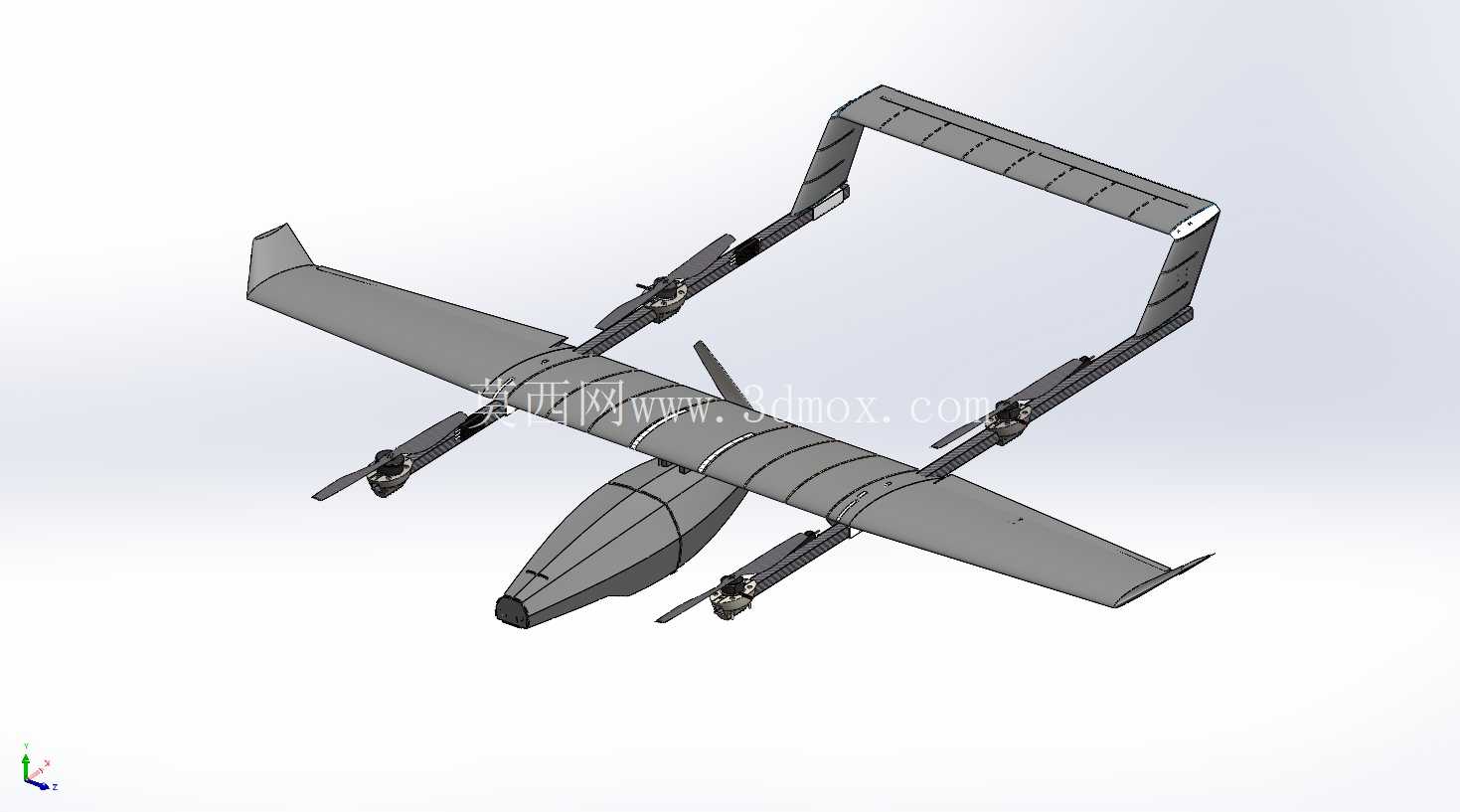

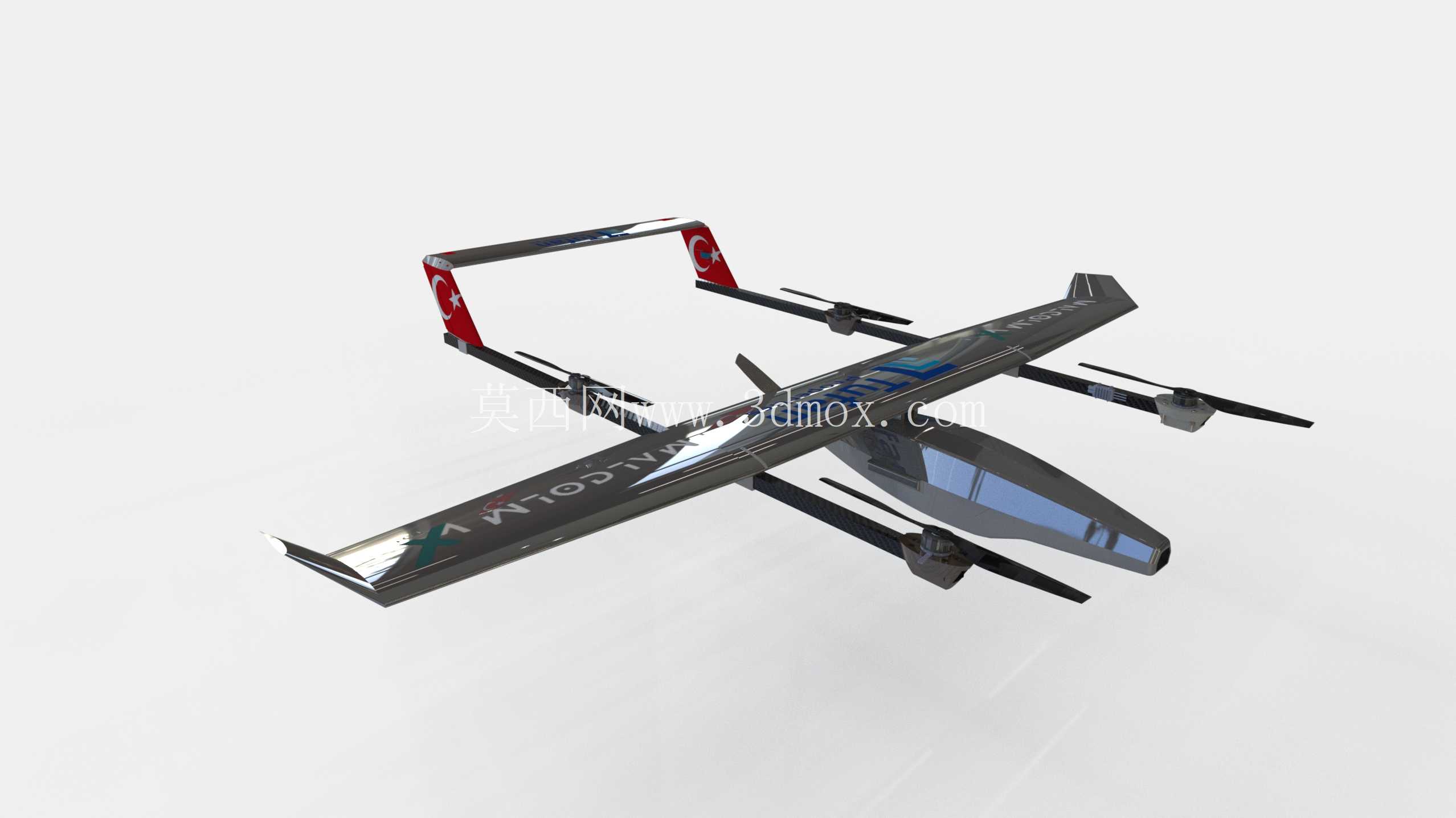

　　这款垂直起降固定翼飞行器的结构设计，核心是解决传统固定翼起降场地受限、多旋翼航时不足的行业痛点，在测绘、电力巡检、边境巡查、应急救灾等场景下，能同时兼顾垂直起降的场地适应性与固定翼的长航时巡航效率。从整体布局来看，采用常规固定翼大展弦比上单翼构型，翼身融合段做了平滑过渡处理，降低巡航阶段的诱导阻力，四个垂直起降旋翼对称布置在机翼前后延伸的机臂上，第五台动力单元布置在机头位置，专门负责巡航阶段的前向推进，两套动力系统独立工作，垂直起降阶段仅启动四组升力旋翼，平飞阶段升力旋翼停转锁死，由前拉动力提供飞行动力，避免旋翼在平飞阶段产生额外阻力。

　　在结构设计思路上，首先考虑的是不同工况下的载荷传递路径，垂直起降阶段，整机重量通过机臂传递到四个升力旋翼的安装座，机臂与机翼的连接位置做了局部加强，内置碳纤维承力埋件，避免起降阶段的交变载荷造成机翼蒙皮撕裂；平飞阶段，机翼产生的升力通过翼根连接结构传递到机身主承力框，机身内部的设备舱、电池舱都布置在重心附近的承力框区间，保证不同载荷状态下整机重心偏移量控制在允许范围内，不会影响飞控的配平效率。机翼采用分段式设计，外翼段可快速拆卸，方便地面运输时的收纳，拆卸后整机横向尺寸可压缩至原翼展的三分之一，适配普通皮卡、小型货运车辆的装载空间，不需要专门的大型运输设备，转场作业的灵活性大幅提升。

　　从安装边界与尺寸适配来看，整机翼展控制在2.6米级别，垂直起降状态下的整机高度不超过0.6米，起降所需的净空场地仅需要直径5米的平整区域，不需要专用跑道，在山区楼顶、舰船甲板、救灾现场的临时空地都能完成起降作业。机身下方预留了标准化的载荷安装接口，可适配光学吊舱、多光谱相机、小型抛投装置等不同任务载荷，接口位置做了快拆设计，不需要额外工具就能完成载荷更换，作业准备时间可压缩至10分钟以内。尾翼采用常规平尾加垂尾的构型，垂尾布置在机身尾部，平尾安装位置避开了前拉螺旋桨的滑流区域，同时也不会对垂直起降阶段的旋翼下洗气流造成遮挡，避免起降阶段产生额外的气动干扰。

　　在细节结构处理上，旋翼机臂采用圆形碳纤维管材质，在保证结构强度的同时尽可能降低自重，机臂与机翼的连接位置设计了锁紧机构，长期存放时可将机臂折叠贴合机翼侧面，进一步缩小收纳体积。起落架采用轻量化的滑橇式结构，布置在机臂下方，垂直降落时可吸收一定的着陆冲击，同时滑橇结构不会突出到机身下表面的载荷安装区域，不会影响任务设备的观测视野。机身头部的动力舱做了整流设计，螺旋桨后方的电机安装座设计了散热风道，利用平飞阶段的迎面气流为电机、电调进行风冷散热，避免长时间巡航时动力系统过热。机翼表面的蒙皮采用硬质泡沫加碳纤维蒙皮的夹层结构，在保证翼型精度的同时，降低整机结构重量，机翼前缘做了加厚处理，可应对低空飞行时的细小颗粒物、雨滴冲击，降低低空作业时的结构损伤风险。

　　从实际作业的适配性来看，这套结构设计预留了足够的设备安装空间，机身内部除了电池舱、飞控舱之外，还预留了数传电台、图传设备的安装位置，所有设备的走线都通过机翼内部的走线槽布置，不会暴露在机体外部，降低飞行时的线缆阻力，同时也避免低空飞行时树枝、线缆勾挂外露走线造成的飞行事故。垂直起降阶段的四组旋翼采用正反桨配对设计，抵消旋翼旋转产生的反扭矩，不需要额外的舵面偏转就能保证起降阶段的姿态稳定，降低飞控系统的配平难度。平飞阶段的舵面设计包含副翼、升降舵、方向舵，三组舵面的舵机都安装在机翼和尾翼的内部，舵机摇臂与舵面的连接位置做了整流处理，减少气动干扰。整机的结构重心设计在机翼弦长的30%位置，恰好是固定翼巡航的最优重心点，垂直起降阶段的升力中心与重心重合，不需要额外的动力差就能保证悬停阶段的姿态水平，减少起降阶段的动力损耗，提升悬停状态的续航表现。
