小型四旋翼无人机结构设计方案

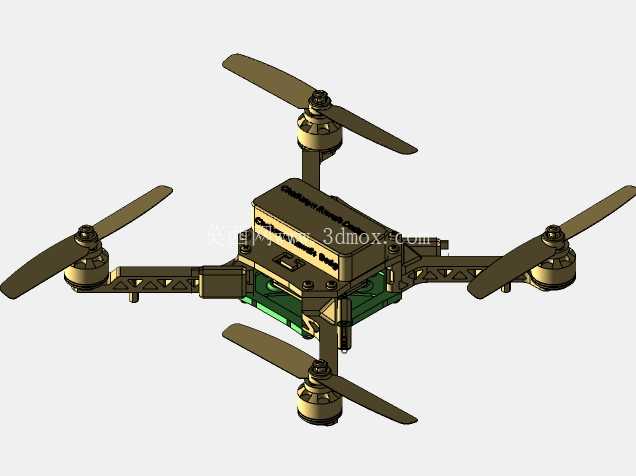

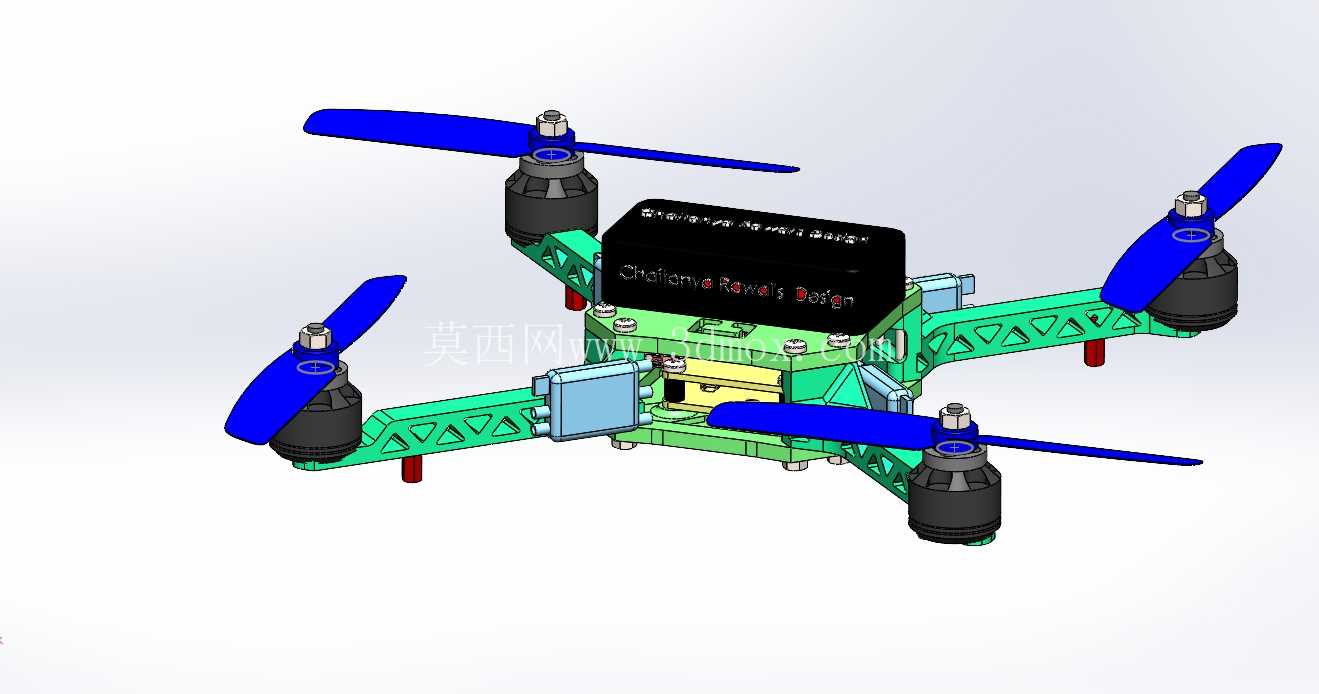

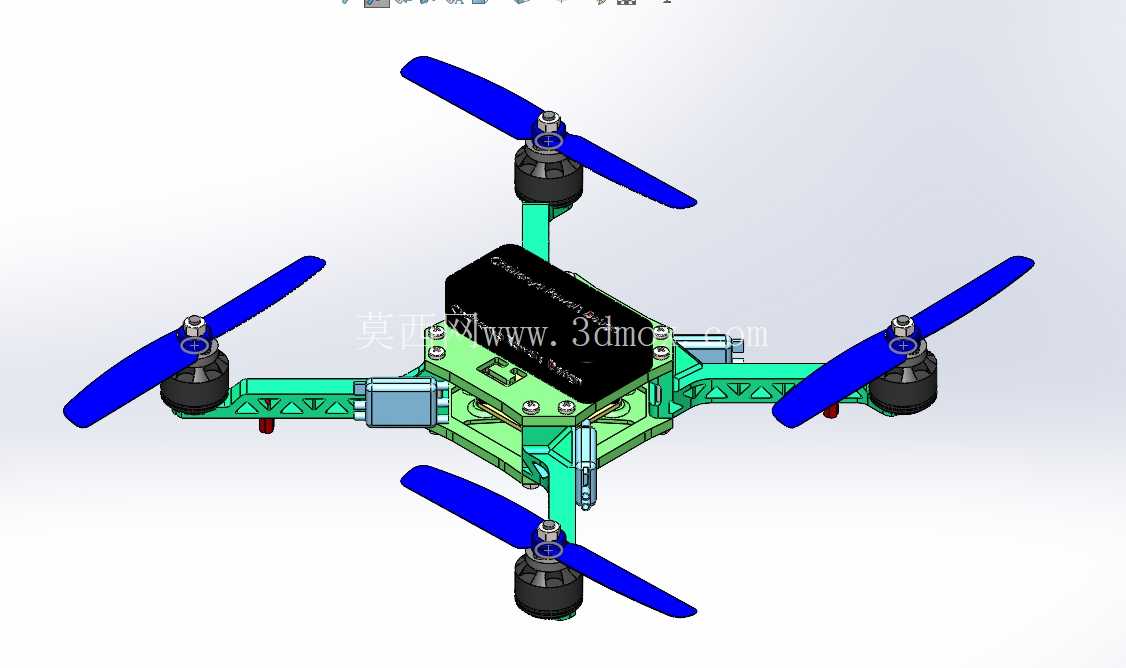

　　机臂与中心舱的连接采用快拆式卡扣结构，日常收纳时可以将四个机臂向内折叠，缩小整体收纳体积，外出携带时不需要完全拆解结构，展开后卡扣自动锁死，配合机臂根部的加强筋结构，能够承受飞行过程中电机产生的持续振动，不会出现机臂松动偏移的问题。动力端采用无刷电机直驱双叶螺旋桨的配置，电机座与机臂为一体化注塑成型结构，电机安装面设置了减震橡胶垫，能够过滤电机高速转动时产生的高频振动，避免振动传递到中心舱影响飞控传感器的采样精度。螺旋桨采用正反桨配对设计，对角位置的桨叶旋转方向相反，抵消自旋力矩，飞行时的姿态调整通过四个电机的转速差实现，响应速度更快，姿态控制精度更高。这款四旋翼飞行器的结构设计，首先围绕近景低空作业的实际需求展开，日常可覆盖小范围航拍巡检、教学实验演示、轻量载荷搭载等场景，机架采用十字形对称布局，四个机臂从中心主机舱向外等角度延伸，保证动力输出的力矩平衡，避免飞行过程中出现偏航力矩偏差。中心主机舱为分层式结构，上层预留飞控模块、电池组的安装空间，下层设置电调、信号接收模块的固定位，所有安装位都预留了标准的走线槽与固定孔位，适配市面上主流的微型飞控硬件与锂聚合物电池规格，安装时无需额外打孔改造，直接通过标准M2螺丝即可完成硬件固定。

　　整机的外形尺寸控制在对角电机间距220mm的范围，属于微型四旋翼的尺寸范畴，起飞重量控制在250g以内，对起飞场地的要求极低，平整的硬质地面即可完成起降，不需要专用的起降平台。机架主体采用轻量化玻纤增强尼龙材质，在保证结构强度的前提下尽可能降低自重，机臂的截面为工字形设计，相比实心矩形截面在相同重量下抗扭刚度提升40%以上，即使发生轻微的擦碰坠机，也不会出现机臂断裂的情况，维修时仅需要更换损坏的桨叶即可，维护成本极低。中心舱的顶部设置了电池快拆仓，更换电池时不需要打开整机外壳，拨开仓盖卡扣即可取出电池，单块电池的续航时间可以达到12分钟左右，满足日常短距离作业的需求。

　　机臂末端的电机座下方预留了小型载荷的安装孔位，可以搭载微型摄像头、温湿度传感器等轻量任务设备，孔位的位置经过重心配平计算，搭载10g以内的载荷时不会影响整机的重心位置，不需要额外调整飞控参数即可正常飞行。走线设计上，所有机臂内部都设置了中空走线通道，电机与电调之间的连接线全部隐藏在机臂内部，既避免了飞行过程中气流吹动线材产生额外阻力，也防止线材被螺旋桨打到造成飞行事故。整机的装配公差控制在0.1mm以内，四个电机的安装平面度误差不超过0.05mm，保证螺旋桨转动时的动平衡符合要求，降低飞行时的噪音与振动。

　　从结构设计的角度来看，这款机型没有采用复杂的异形结构，所有零部件都可以通过普通的注塑工艺加工生产，量产成本较低，同时零部件的通用化程度高，电机、桨叶、螺丝等标准件都可以直接采购市售规格，后期维修更换配件非常方便。在实际使用场景中，这款机型既可以作为航模爱好者的入门练习机型，也可以作为高校机械、自动化专业的教学实验平台，学生可以基于这个基础机架结构，自主改装搭载不同的任务模块，完成自主避障、航线规划等实验项目，机架本身的结构冗余度足够支撑一定程度的改装，不会因为加装少量模块就出现结构强度不足或者飞行稳定性下降的问题。起落部分采用机臂下方集成的微型柱状支脚，支脚高度为15mm，降落时可以支撑整机，避免底部的传感器或者电池直接接触地面，支脚采用软质橡胶材质，降落时能够吸收一部分冲击能量，减少硬着陆对机架内部电子元件的冲击。
