带花形拨轮的简易旋转式锁止机构

　　这款旋转锁止结构在小型机电设备舱门、便携仪器翻盖、低压电气柜侧门这类需要频繁开合、对锁具占用空间要求严苛的场景中十分常用，不同于常见的按压式弹锁或者滑盖锁，它通过旋转动作完成锁舌的线性伸缩，操作逻辑直观，误触概率远低于直推式锁具。

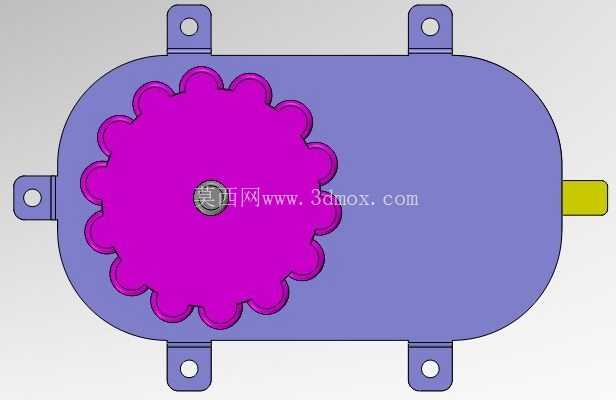

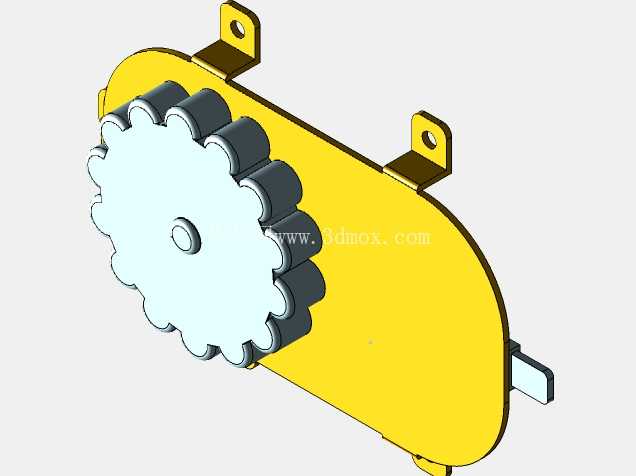

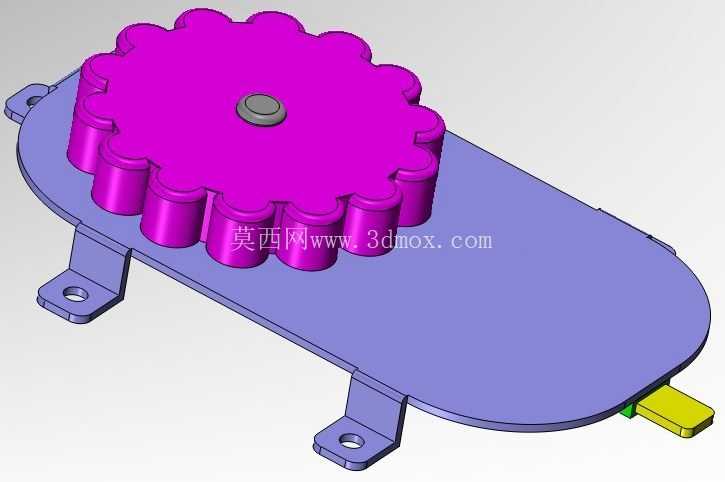

　　从结构组成来看，核心的花形拨轮是整个机构的操作输入端，拨轮周向做了均匀的齿形凸起，每一个凸起对应下方一个圆柱状的传动凸台，旋转拨轮时，中心的定位轴会约束拨轮的转动轨迹，避免径向窜动，拨轮下方的凸台会顺着底座上的导向槽推动锁舌做直线往复运动，当拨轮旋转到锁止位时，锁舌完全伸出底座侧边，卡入对应安装框架的锁孔内，完成舱门的固定；反向旋转拨轮时，锁舌收回底座内部，舱门即可自由开启。底座采用带安装支脚的长圆形平板结构，三个支脚分别布置在底座的两个短边侧与长边中部，每个支脚上都开有标准的圆形安装孔，安装时可以直接通过螺丝穿过孔位将整个锁体固定在门板内侧的预留安装位上，不需要额外做复杂的沉台加工，适配1.2mm到3mm厚度的钣金门板、塑料门板安装场景。

　　设计这款结构的时候，首先要考虑的是操作手感与锁止可靠性的平衡，拨轮的齿形凸起做了圆弧过渡，手指拨动的时候不会有尖锐的棱角硌手，同时齿间距控制在单指可轻松拨动的范围，不需要借助额外工具就能完成操作。锁舌的伸出长度做了限位设计，最大伸出量为8mm，既能够保证足够的锁合深度，避免受振动时意外脱开，又不会因为伸出过长导致锁舌与门框干涉。底座上的导向槽与锁舌的配合间隙控制在0.1mm到0.15mm之间，既保证锁舌滑动顺畅无卡滞，又不会因为间隙过大出现锁舌晃动、旷量过大的问题。

　　在安装边界上，整个锁体的总高度不超过25mm，安装在门板内侧时不会占用过多的舱内空间，对于内部布线密集、元器件排布紧凑的小型设备来说十分友好。拨轮的顶部突出门板表面的高度控制在3mm以内，不会因为突出过多被外物剐蹭导致意外解锁。锁舌的端面做了小角度的倒角，在锁合时即使门板与门框存在少量的位置偏差，倒角也能起到导向作用，让锁舌顺利滑入锁孔内，降低对安装精度的要求。

　　不同于带弹簧复位的锁具，这款旋转锁采用纯机械刚性传动，没有弹性零件，长期使用不会出现弹簧疲劳失效的问题，在-20℃到60℃的工作环境下都能稳定运作，不需要定期做润滑维护，适合用在户外小型设备、检修频次不高的舱室门上。拨轮与底座之间的转动配合面做了减摩设计，转动扭矩控制在0.2N·m到0.3N·m之间，操作力度适中，既不会因为太松导致受振自转，也不会因为太紧造成操作费力。在结构强度上，底座与锁舌都采用了等壁厚设计，壁厚均匀，不管是采用注塑加工还是钣金冲压、3D打印打样都能顺利成型，拔模角度控制在1.5°，量产时脱模顺畅，不会出现粘模、壁厚不均导致的缩痕问题。

　　实际选型使用时，需要注意安装门板上的开孔尺寸要匹配拨轮的直径，开孔边缘与拨轮的间隙保留0.5mm即可，过大的间隙会导致杂物进入锁体内部影响滑动，过小则容易出现剐蹭。门框上的锁孔尺寸要比锁舌截面大1mm，预留足够的装配公差，避免安装误差导致锁舌无法顺利插入。这款锁没有复杂的异形曲面，所有特征都是规则的拉伸、旋转特征，建模时参数化调整十分方便，可以根据实际使用场景调整拨轮直径、锁舌长度、安装支脚的孔位距离，快速适配不同尺寸的门板安装需求，对于做小型设备结构设计的工程师来说，只需要调整几个关键参数就能直接复用在不同的项目中，不需要从零开始搭建结构，能有效缩短结构设计周期。
