伺服控制亚克力激光切割门锁结构设计

　　这款伺服驱动的门锁结构，在小型智能门禁、定制化柜体锁闭场景中有着明确的适配性，区别于传统机械锁的纯机械传动逻辑，整套结构以伺服电机作为动力输出核心，能够精准控制锁舌的伸缩行程，避免传统锁具长期使用后出现的行程偏移、锁闭不到位问题。从结构设计逻辑来看，整套锁体采用3毫米厚度亚克力作为主体加工材料，所有板材构件均适配激光切割加工工艺，不需要额外开模，小批量试制阶段就能快速完成构件加工，大幅缩短从设计到实物验证的周期，对于做智能锁原型验证、小型定制化安防项目的团队来说，这种材料选型和工艺适配能够有效降低前期打样成本。

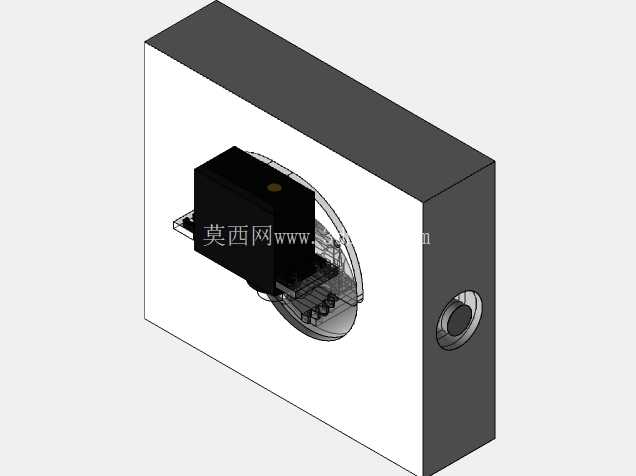

　　从安装边界来看，锁体主体嵌入安装的预留腔体需要匹配主体矩形模块的外形尺寸，安装面预留的圆形过孔需要对准锁舌传动组件的中心位置，侧面预留的走线孔位要对应伺服电机的接线端，避免安装后出现线材挤压、传动干涉的问题。锁舌部分采用圆弧导向设计，在锁闭过程中即使门体存在1毫米以内的位置偏差，也能通过导向斜面顺利滑入锁扣位，不会出现卡滞问题。传动部分采用直连式齿轮传动结构，没有多余的中间传动环节，伺服电机的输出扭矩直接传递到锁舌转盘上，传动效率比传统连杆结构高出不少，同时也减少了传动间隙带来的锁闭虚位。

　　在实际使用场景中，这款锁既可以适配小型储物柜体的电动锁闭需求，也能通过调整控制参数适配室内木门的轻型门禁场景，亚克力材质的主体虽然强度不如金属材质，但在室内干燥无强冲击的使用环境下，完全能够满足日常锁闭的强度要求，同时透明亚克力材质也方便在调试阶段直观观察内部传动结构的运行状态，排查卡滞、行程错位问题时不需要反复拆解外壳。设计过程中特意将所有构件的切割路径做了共边优化，激光切割时能够减少材料浪费，同时所有拼接位都采用卡槽式定位，组装时不需要额外制作定位工装，按照卡槽对位就能完成整锁的拼接，配合亚克力专用粘接剂就能完成结构固定，组装门槛很低。

　　锁体的控制模块安装位预留了标准的伺服驱动板安装空间，不需要额外改造结构就能适配市面上常用的微型伺服控制器，用户可以根据自身需求接入刷卡、指纹、密码等不同的验证模块，结构本身不需要做任何调整。锁舌的伸缩行程可以通过伺服电机的参数进行自定义调整，针对不同厚度的门体或者不同深度的锁扣，只需要修改电机转动角度参数就能适配，不需要更换机械构件，这种参数化适配的设计思路，让这款锁的适用场景比传统固定行程的机械锁更广。在结构强度校核层面，3毫米亚克力的卡槽拼接结构，在锁闭状态下能够承受超过500牛的侧向推力，完全满足室内门、普通储物柜的防盗强度要求，不会出现轻易被外力推开的问题。传动转盘的位置做了限位凸台设计，即使伺服电机出现过转情况，也会被凸台挡住行程，不会出现传动构件脱开、锁舌过度伸出导致的卡滞问题。
