虹吸式毕达哥拉斯公道杯结构设计

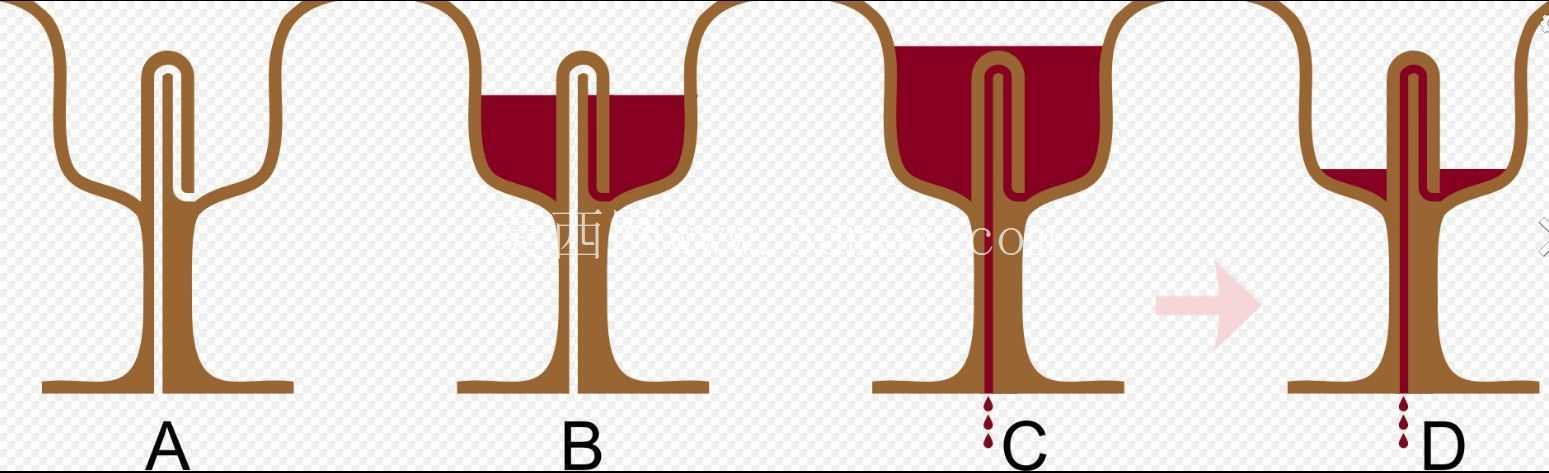

　　这款虹吸式饮具的核心设计逻辑依托流体静力学与虹吸效应实现，整体为高脚敞口杯结构，杯身中心设置竖直导流立柱，立柱内部暗藏连通杯底与杯外的虹吸流道，流道的最高拐点位置即为预设的安全液位线。从实际使用场景来看，这类结构最初被用于约束饮酒量，当注入的饮品液位低于流道拐点时，杯体可正常盛装液体，不会发生渗漏；一旦液位超过拐点高度，虹吸效应会自动触发，杯内全部液体会顺着立柱内部的流道从杯底的出口完全排出，避免过量饮用的情况出现。

　　从结构设计细节来看，杯身采用圆弧过渡的敞口造型，内壁做光滑曲面处理，一方面降低液体残留，另一方面避免直角结构带来的应力集中，适合采用食品级塑料注塑或者陶瓷注浆成型工艺加工。中心立柱与杯底为一体化衔接结构，立柱的直径经过流体力学核算，既要保证虹吸触发时流道内有足够的压差快速排液，又不能占用过多杯内盛装空间，立柱顶部做圆弧收头处理，避免清洁时出现卫生死角。底部的高脚底座采用大直径圆盘设计，直径大于杯身最大外径，保证杯体放置时的稳定性，即使杯内液体快速流动产生扰动，也不会出现侧翻情况，底座与放置面接触的位置做微小的倒角处理，避免锐边划伤接触面，同时也能抵消成型过程中底部的微小形变，保证放置平稳。

　　在建模过程中，需要重点把控虹吸流道的尺寸精度，流道的内壁粗糙度要控制在较低水平，避免液体流动时产生阻力导致虹吸中断，流道的拐点位置要做圆弧过渡，不能出现直角折角，防止气泡滞留破坏虹吸压差。杯壁的厚度根据加工材料不同做对应调整，若采用透明树脂3D打印制作演示模型，壁厚可设置在1.5-2mm之间，保证透光性的同时具备足够的结构强度；若采用陶瓷烧制，壁厚则需要调整到3-4mm，避免烧制过程中出现变形开裂。杯身与底座的衔接位置做渐变过渡的锥面结构，既提升整体造型的流畅感，也能优化应力分布，避免受力时出现衔接处断裂的问题。

　　这类结构除了作为趣味酒具使用外，还可以拓展应用到教学演示领域，作为物理课讲解虹吸原理、流体静力学的直观演示教具，相比平面示意图，实体模型可以动态展示液位变化触发虹吸的完整过程，帮助学习者快速理解压差作用下的液体流动规律。在文创产品开发领域，这类结构也可以结合不同的外观造型做定制化设计，在保留核心虹吸功能的基础上，调整杯身纹饰、立柱造型，适配不同的文化主题需求。设计时需要注意杯底排液口的位置设置，要保证排液时液体能够顺着底座的导流结构流出，不会积存在底座内部造成污渍残留，同时排液口的直径要与内部流道直径匹配，避免排液速度不匹配导致液体从杯口溢出。

　　从装配与使用边界来看，这款杯体为一体化结构，无额外活动零部件，不需要后续组装工序，日常使用时仅需注意避免硬物刮擦杯内壁，尤其是中心立柱的位置，一旦刮出凹痕可能会滞留气泡，影响虹吸效应的正常触发。清洁时可以使用软毛刷顺着立柱内壁刷洗，避免流道内部积存污垢。整体外形尺寸适配常规手持使用场景，杯身最大直径约120mm，整体高度约100mm，底座直径约80mm，盛装容量控制在200ml左右，既符合单次饮用的常规容量，也能保证虹吸触发后排液过程在2-3秒内完成，带来直观的功能反馈。建模时所有曲面都做G2连续处理，保证外观流畅无突兀折角，拔模角度根据成型工艺设置在1-1.5度之间，满足批量生产的脱模需求，不需要额外做拆件处理，可直接一体成型加工。
