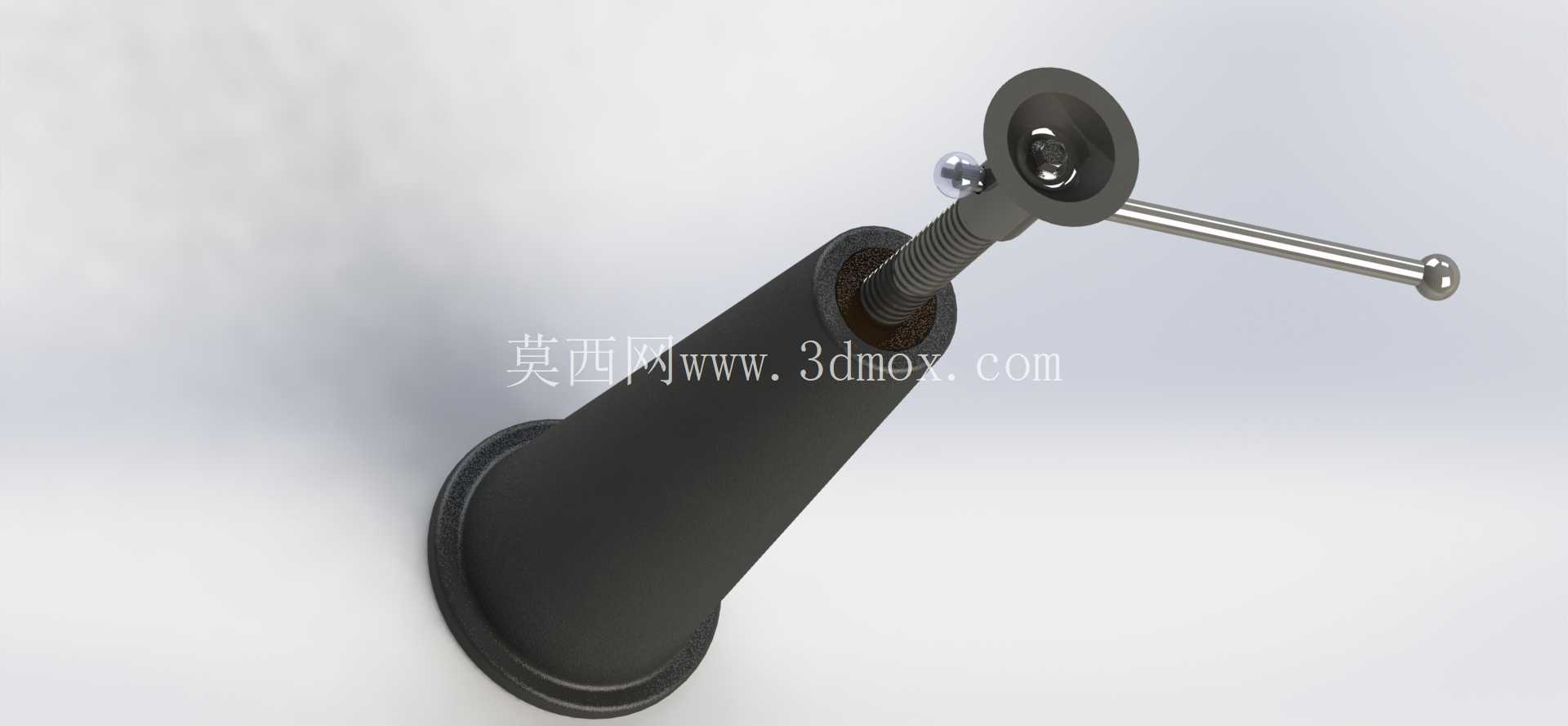

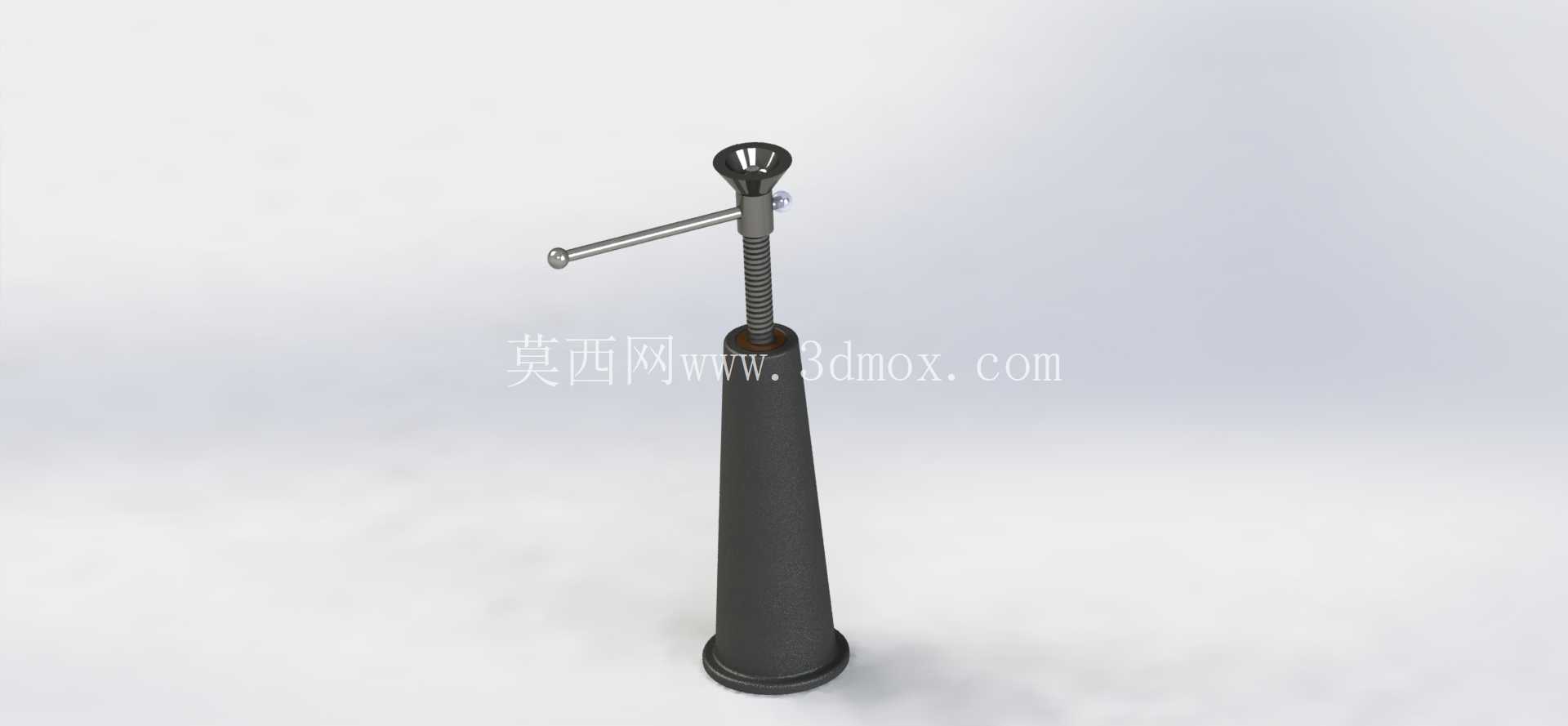

螺旋式机械顶升支撑装置结构设计

　　该螺旋顶升装置的结构设计完全围绕实际承重顶升场景的受力需求展开，在前期方案推演阶段，首先锚定了小型设备检修、重物临时支撑、工装位高度微调这类常见的工业现场应用场景，这类场景不需要大行程的液压顶升结构，反而对结构可靠性、无动力操作便利性、长期承重无泄压风险有明确要求，因此最终选定梯形螺纹传动的纯机械结构方案，从根源上规避液压结构长期承重易渗漏泄压、低温环境密封件失效的问题。

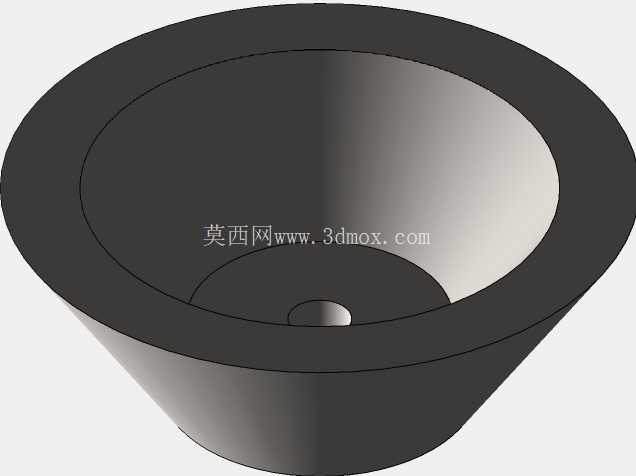

　　从受力计算逻辑来看，设计阶段先明确了1.3吨的额定承重边界，所有结构件的尺寸推导都围绕该载荷下的强度校核展开：作为核心承载件的主体套筒采用灰铸铁材质，壁厚取值充分考虑铸造工艺性与径向受力后的形变余量，内壁加工的导向段与梯形丝杠的配合间隙控制在合理范围，既保证丝杠升降过程无卡滞，又避免间隙过大导致承重时出现径向晃动。梯形丝杠选用60号钢加工，梯形螺纹的牙型角、螺距参数经过剪切应力、弯曲应力校核，确保在额定载荷下螺纹牙的形变控制在弹性范围内，长期反复使用不会出现滑牙、塑性变形问题；丝杠顶端的支撑顶帽采用铜合金材质，一方面利用铜质材料的减摩特性降低与被支撑件接触面的摩擦损耗，另一方面铜质顶帽可根据被支撑面的形状做适配修磨，避免硬接触划伤工件表面。

　　装置底部的支撑底座做了扩口式结构设计，增大与支撑面的接触面积，降低单位面积的压强，避免在软质支撑面上下陷导致顶升姿态倾斜；侧面配置的转动手柄采用弯折式结构，不用时可贴合套筒外壁收纳，减少空间占用，操作时可外接加力杆降低操作力矩，单人即可完成额定载荷下的顶升操作。从安装与使用边界来看，该装置收拢状态下的整体长度适配常规工具箱的收纳尺寸，最大顶升行程覆盖现场常见的100-180mm高度调整需求，使用时无需额外外接动力源，也不存在液压油泄漏污染作业面的问题，适合在机台检修调平、重型工件装配对位、仓储重物临时垫高这类场景下使用。

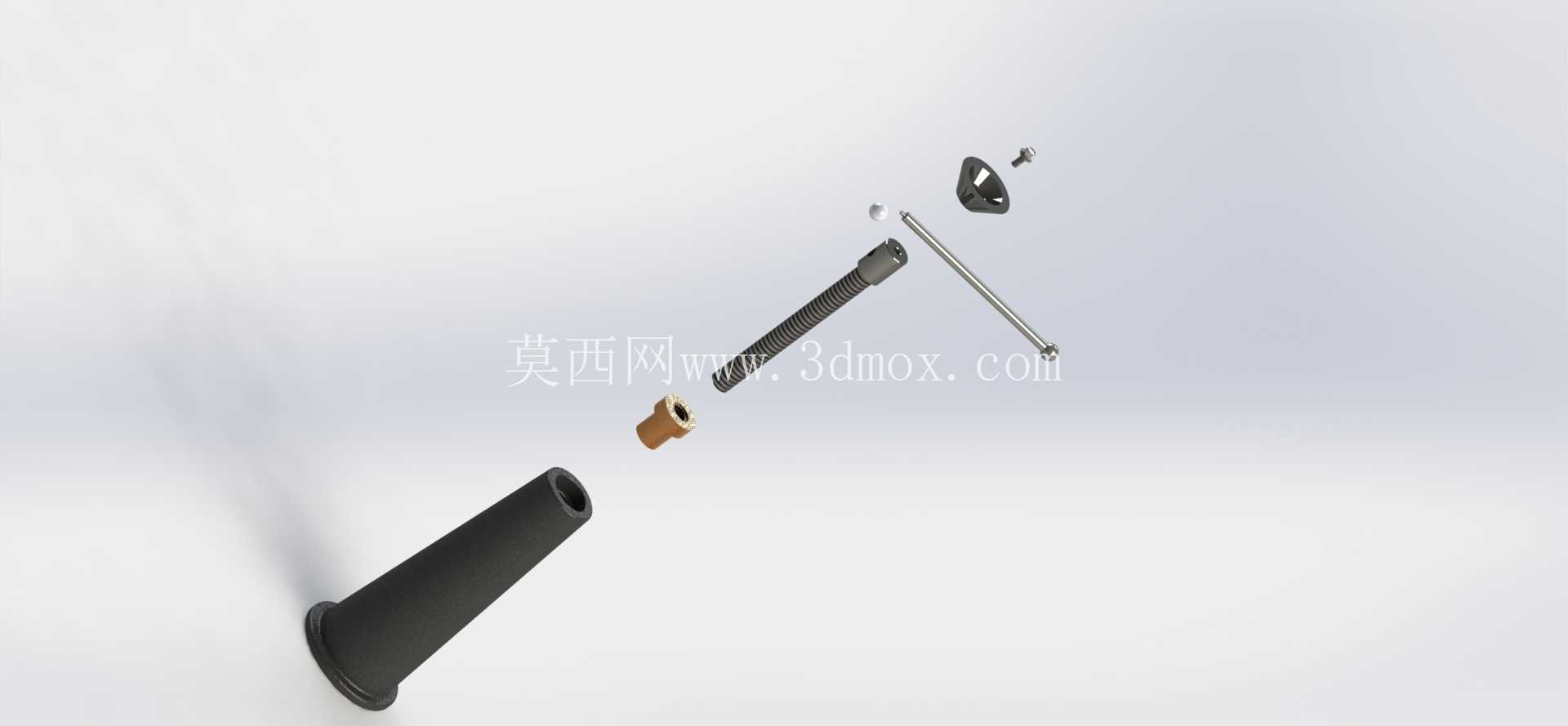

　　结构拆分后所有零件都具备良好的加工工艺性：套筒部分可采用砂型铸造后二次机加工的方式生产，梯形丝杠可通过普通车床车削螺纹后做表面淬火处理提升耐磨性，铜质螺母与套筒的连接采用过盈配合加骑缝销固定，避免承重时螺母跟转，转动手柄与丝杠尾端的连接采用四方孔配合加销轴锁定，传递扭矩时不会出现打滑松脱。在细节结构处理上，丝杠表面做了发黑防锈处理，适配车间多油污、多粉尘的使用环境，套筒外壁做了防滑滚花纹理，搬运握持时不易脱手，顶帽与丝杠顶端的连接采用浮动式结构，允许支撑面存在小角度的倾斜，避免偏载导致丝杠承受额外的弯曲应力，大幅提升整体结构的使用寿命。不同于常规冲压外壳的小型顶升装置，该结构所有受力部件都采用实体金属加工，没有薄壁冲压件的强度短板，即使在超过额定载荷20%的过载测试场景下，也仅会出现螺纹牙的微小弹性形变，不会出现突然断裂、结构垮塌的风险，完全满足工业现场对承重支撑类工具的安全冗余要求。
