电动汽车BLDC轮毂驱动电机结构设计

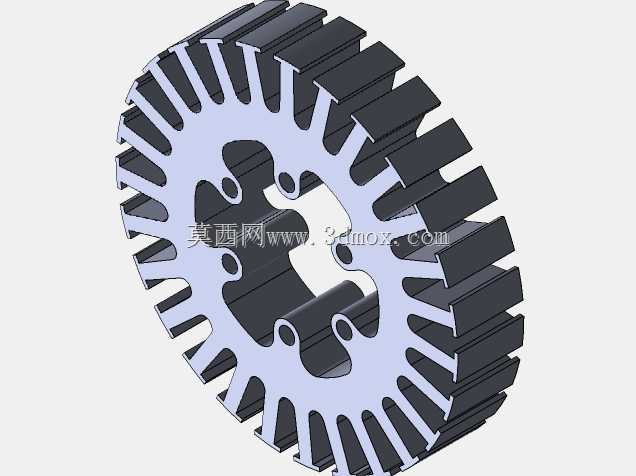

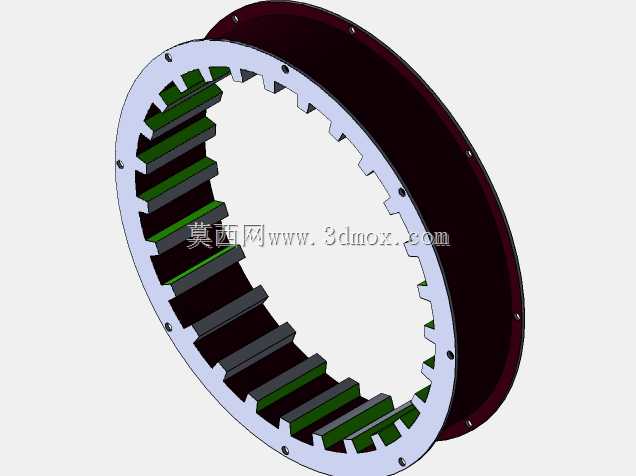

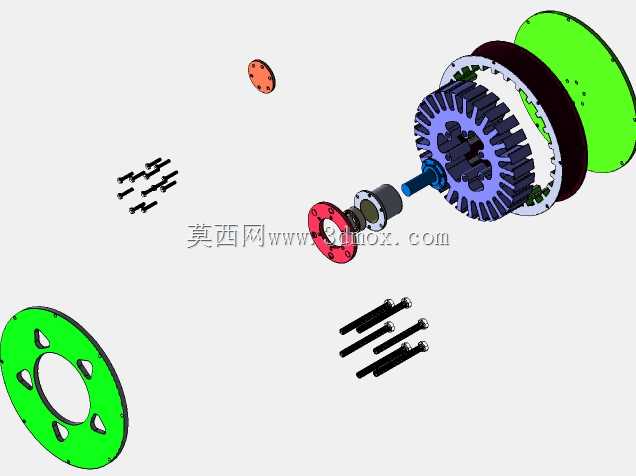

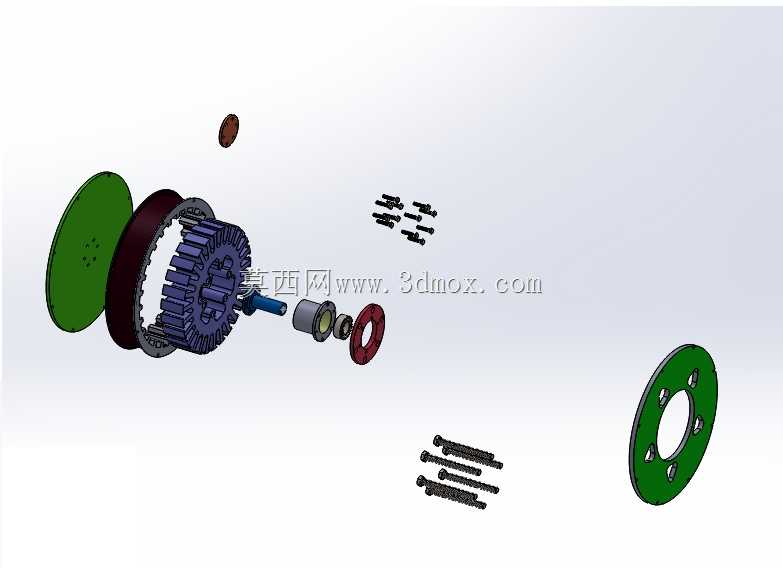

　　这款轮毂电机采用外转子无刷直流结构，直接集成于车轮轮辋内部，省去了传统集中式驱动所需的变速箱、传动轴、差速器等传动部件，可直接为车轮输出驱动扭矩，在低速电动乘用车、场地作业电动车、分布式驱动试验车型上有广泛适配空间。从结构拆解来看，定子组件采用多槽集中绕组设计，绕组排布兼顾槽满率与散热空间，定子铁芯通过过盈配合与中心固定轴连接，中心轴预留有穿线孔位，可直接引出三相动力线与霍尔信号线，避免走线与车轮转动产生干涉。外转子部分与轮辋安装法兰直接集成，转子轭部内侧贴装表贴式永磁体，永磁体采用分段错位排布，可有效降低齿槽转矩，提升低速运行时的平顺性，减少起步与低速蠕行时的顿挫感。

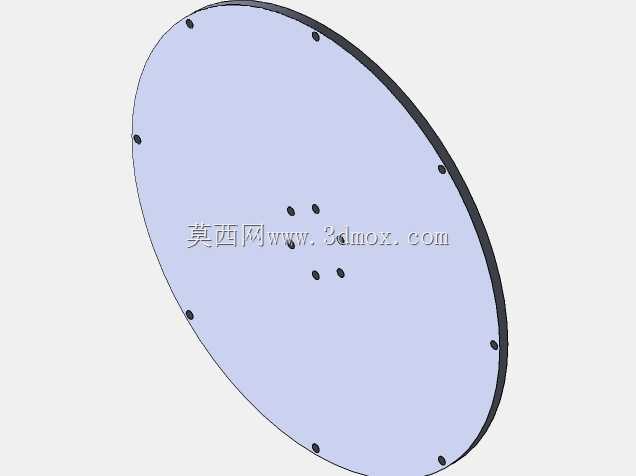

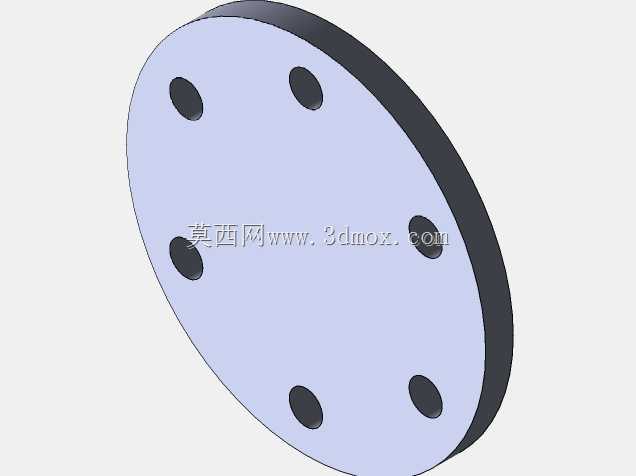

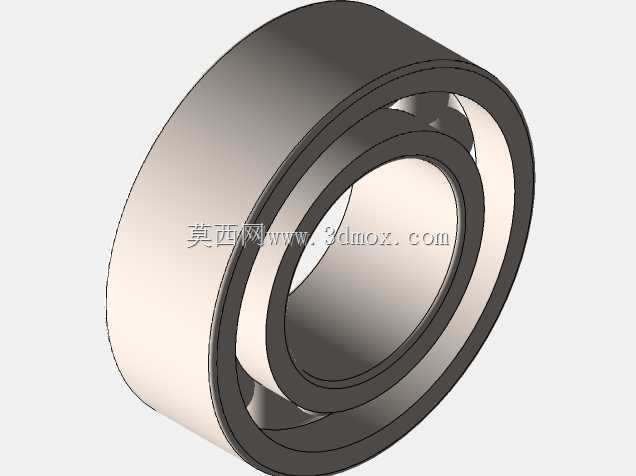

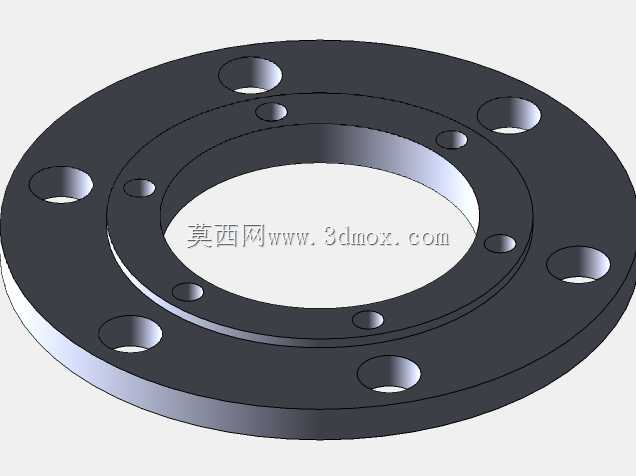

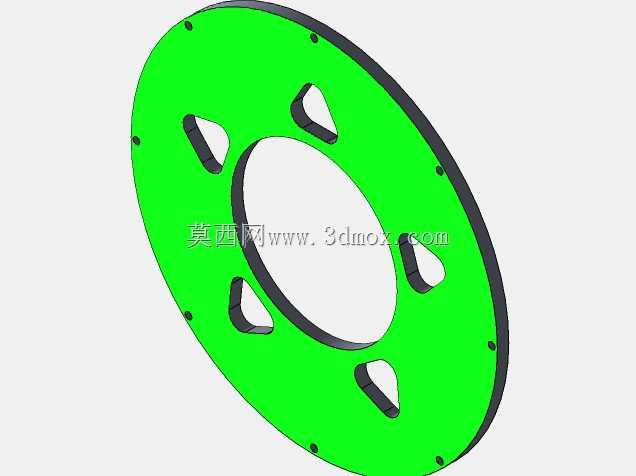

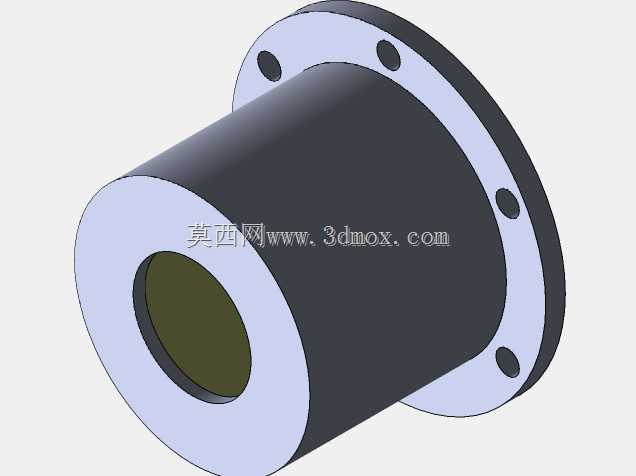

　　端盖部分采用双侧对称设计，外侧端盖直接集成轮辋连接止口，止口尺寸匹配常规12-14寸电动车辆轮辋的安装基准，安装孔位采用圆周均布设计，可直接适配标准轮毂螺栓的安装间距，无需额外设计转接法兰。内侧端盖预留有密封沟槽，可加装旋转密封圈，实现IP65级别的防护能力，避免行车过程中泥水、沙尘进入电机内部，影响轴承与绕组的使用寿命。轴承选用双侧深沟球轴承，分别布置在中心轴的两端，可同时承受径向载荷与车辆转向、颠簸时产生的轴向载荷，轴承位的轴肩高度按照安装工艺要求设计，既保证轴承内圈的定位可靠性，也预留了拆卸工艺槽，方便后期维护时的轴承拆解。

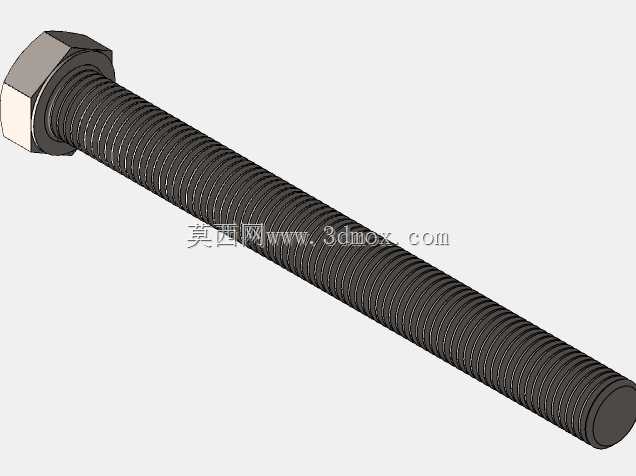

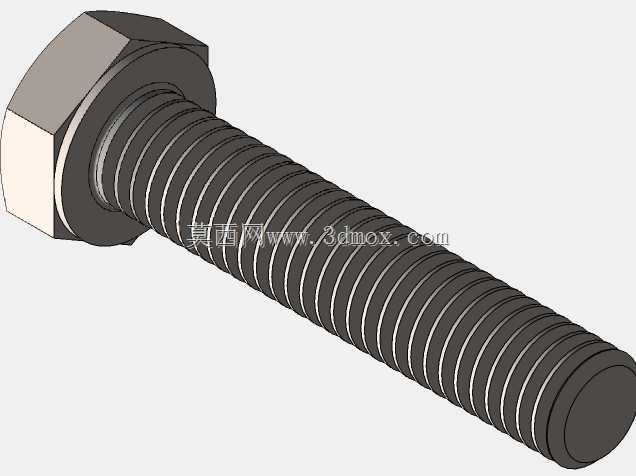

　　紧固件全部采用内六角圆柱头螺钉，沿圆周均布锁紧两侧端盖，螺钉的长度选型充分考虑螺纹啮合长度，保证足够的锁紧力同时不会穿透端盖触碰内部绕组。从设计思路上，这款电机完全围绕轮毂直驱的场景需求展开，轴向尺寸控制在轮辋的内部空间范围内，不会超出轮辋的侧面边界，避免与转向节、制动卡钳产生安装干涉；径向尺寸则匹配轮辋的内径空间，定子与转子之间的气隙均匀度通过加工公差与装配工艺保证，气隙值控制在合理区间，兼顾扭矩输出效率与装配可行性。在实际装车应用中，这类直驱轮毂电机可实现单轮独立扭矩控制，配合整车控制器可轻松实现电子差速、扭矩矢量分配等功能，相比传统集中式驱动，传动效率可提升15%以上，同时减少了传动部件的维护需求。

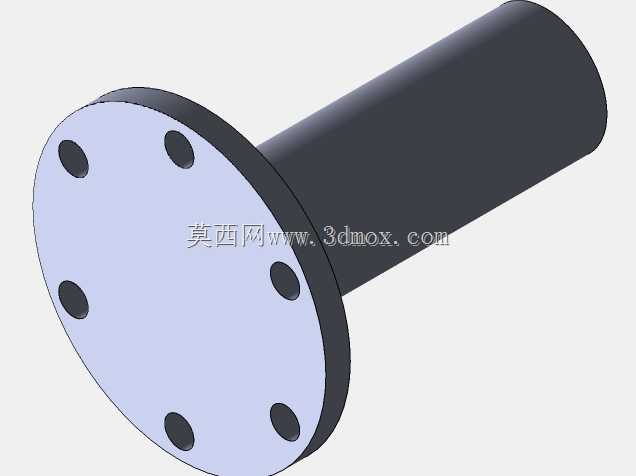

　　设计过程中充分考虑了散热需求，转子端盖外侧预留有散热筋结构，车辆行驶时的气流可直接带走端盖表面的热量，定子铁芯与中心轴的接触面积做了最大化处理，可将绕组产生的热量通过中心轴传导至转向节部位散出，避免长时间高负荷运行时出现绕组过热退磁的问题。安装边界方面，中心轴的固定端采用扁位结构，可直接卡入转向节的安装槽内，防止电机本体随转子转动，固定端的轴径尺寸匹配常规微型电动车的转向节安装孔，可直接替换传统的轮毂轴承单元，大幅降低整车底盘的改造成本。绕组的出线端设置有防水接头安装位，可直接适配标准车用防水接插件，避免接线部位出现进水短路的问题。整体结构没有冗余的传动部件，所有零件都兼顾功能实现与装配工艺性，拆解后可清晰看到每个部件的定位与连接逻辑，既适合作为分布式驱动电动车的动力部件选型参考，也可作为无刷直流电机结构设计的教学参考案例，帮助结构设计人员理解轮毂直驱方案的布局逻辑与安装边界约束。
