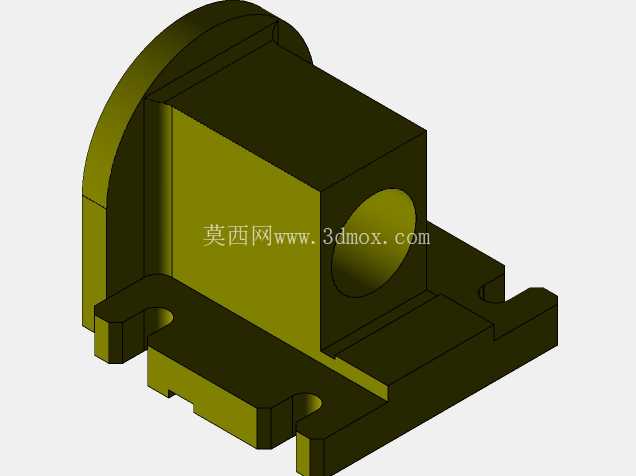

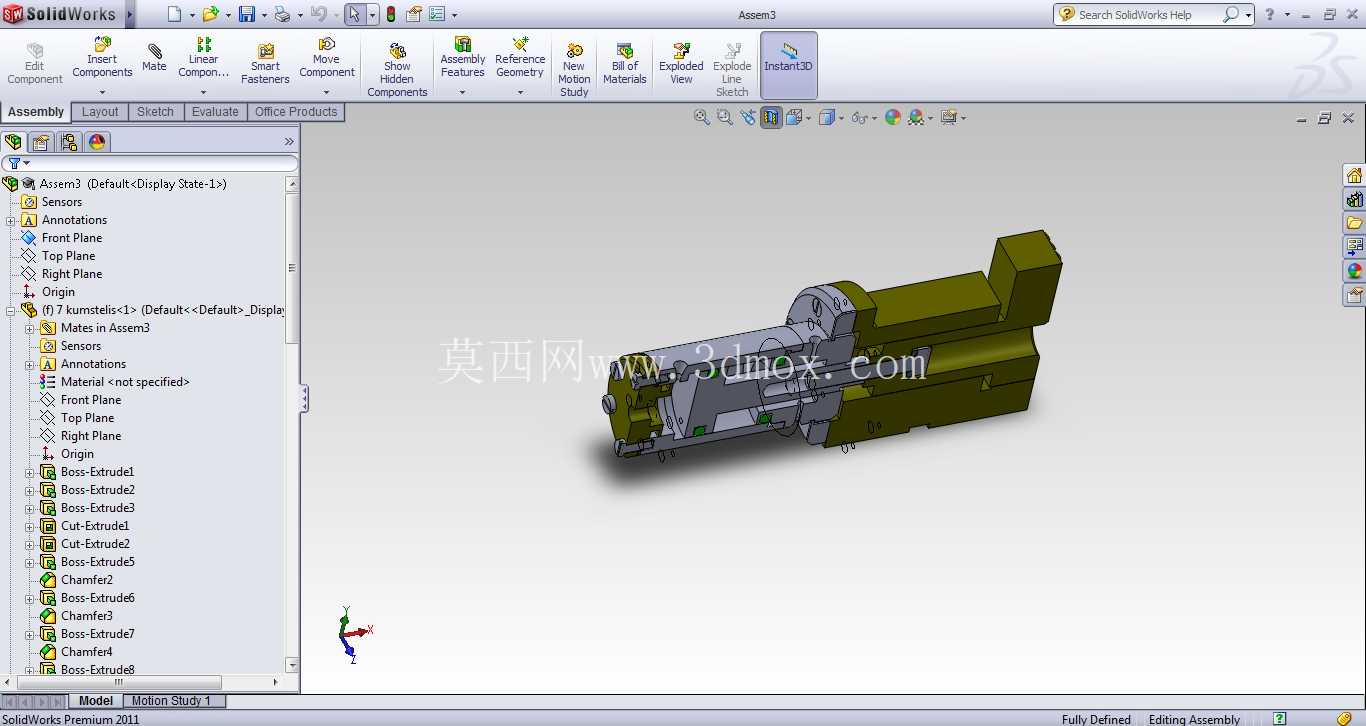

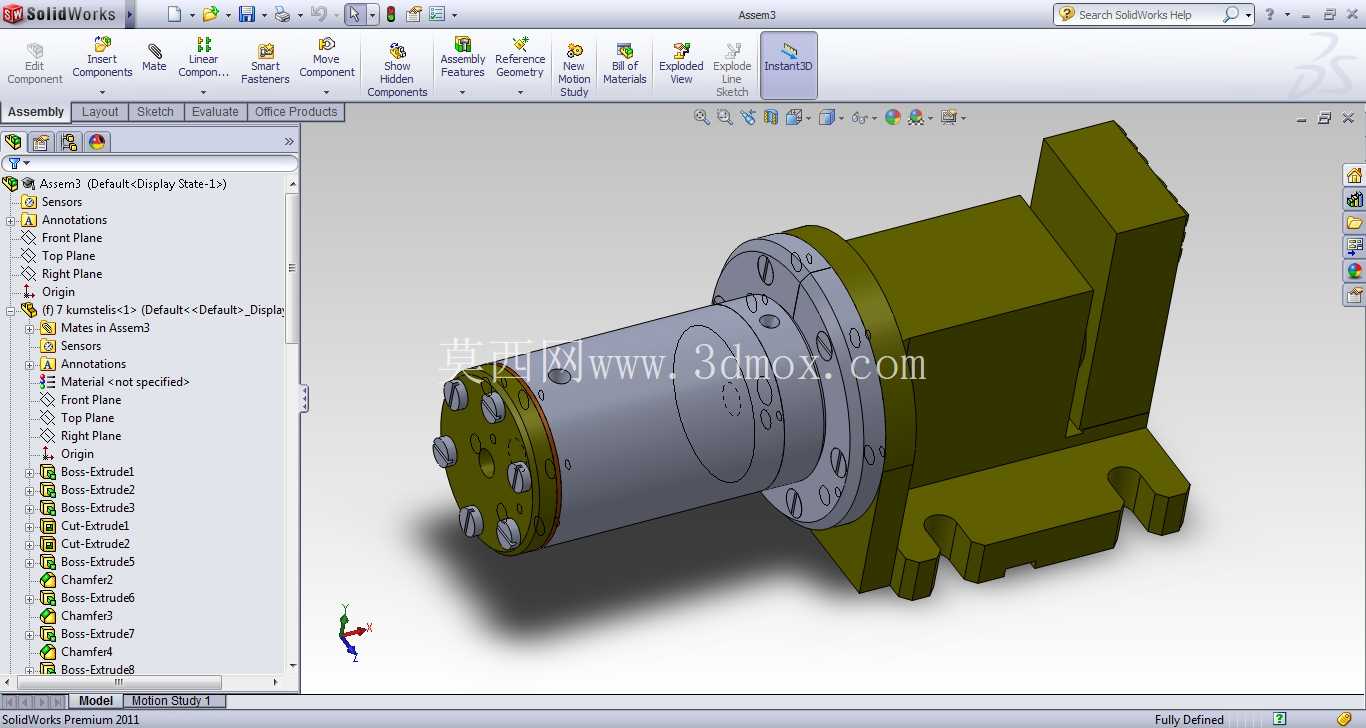

小型液压驱动线性运动活塞结构

　　在小型液压回路的执行端设计中，这类带侧置安装基座的活塞结构，常被应用在工装夹具的压紧动作回路、小型自动化设备的短行程推料工位、低压液压试验台的加载执行单元里，区别于大吨位油缸的一体式活塞结构，这类小型活塞不需要配套复杂的导向套与多级密封组件，适配行程范围通常在50mm以内的线性往复动作场景，工作压力区间集中在0.5MPa到3MPa的低压液压系统，不会用于重载高压的工程机械主执行回路。

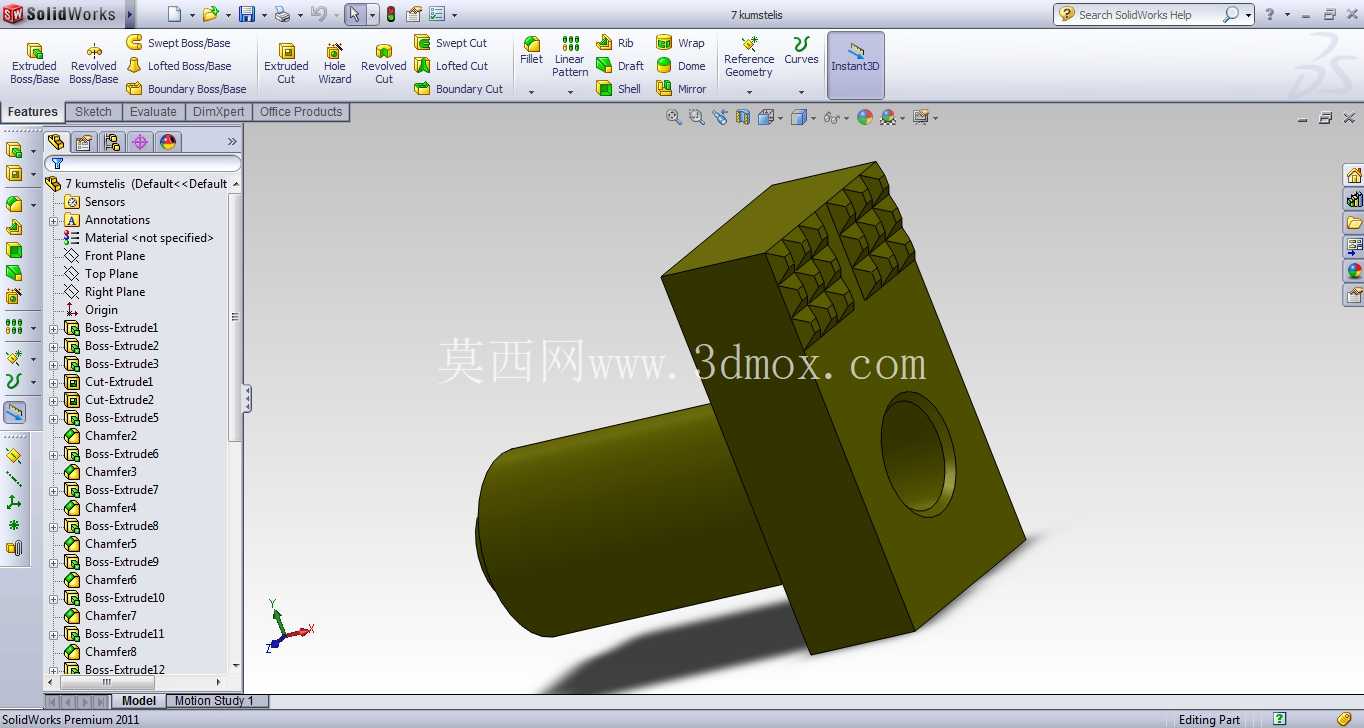

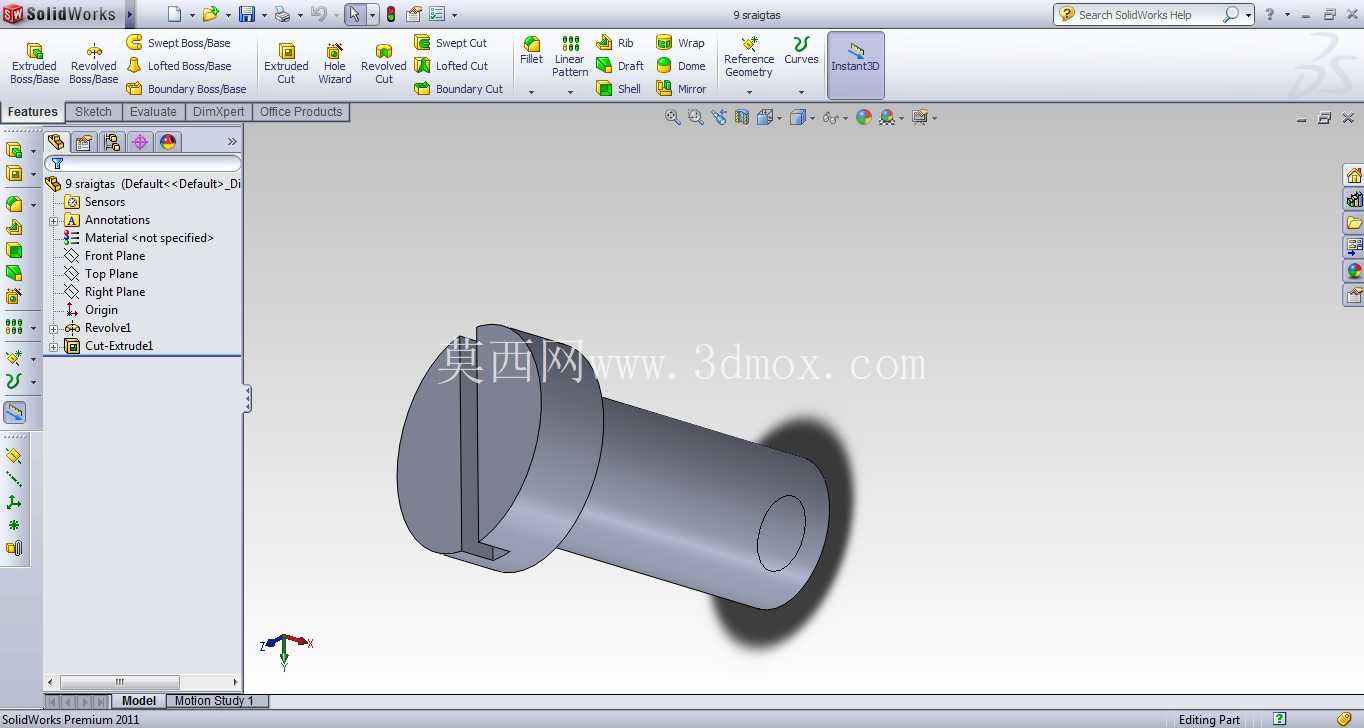

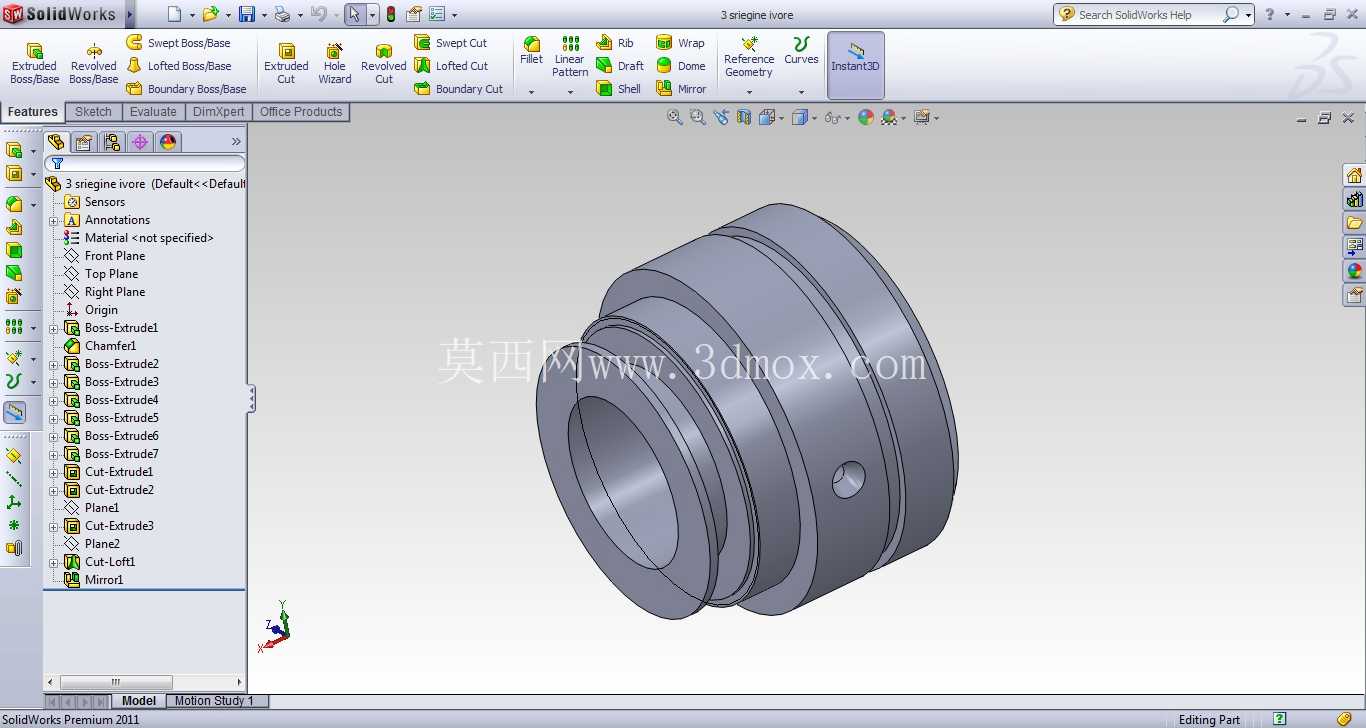

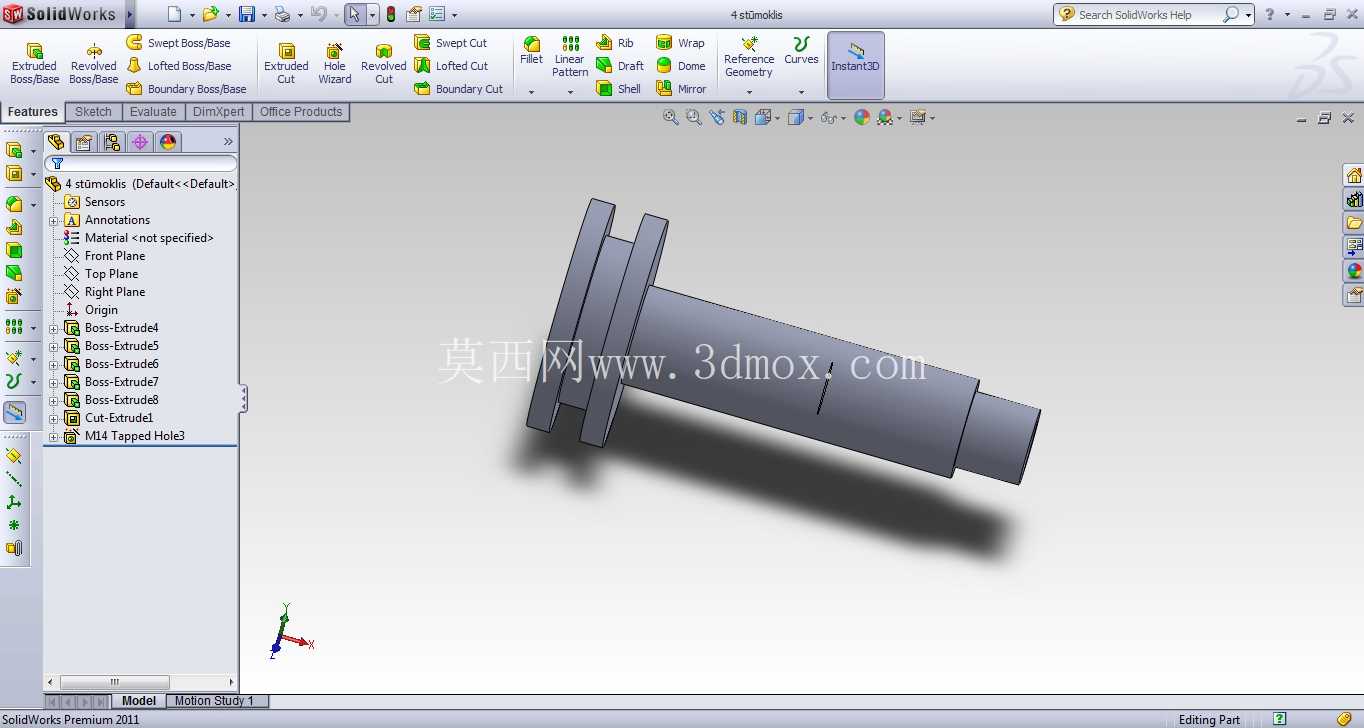

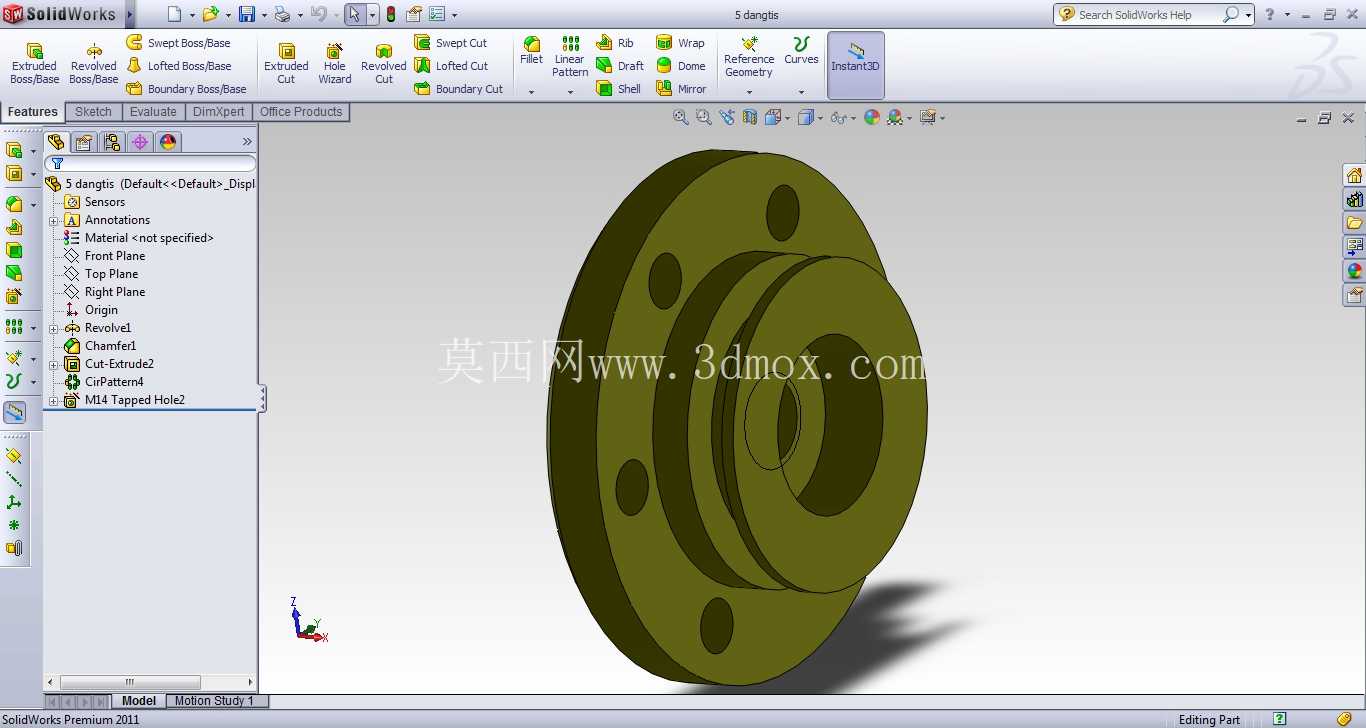

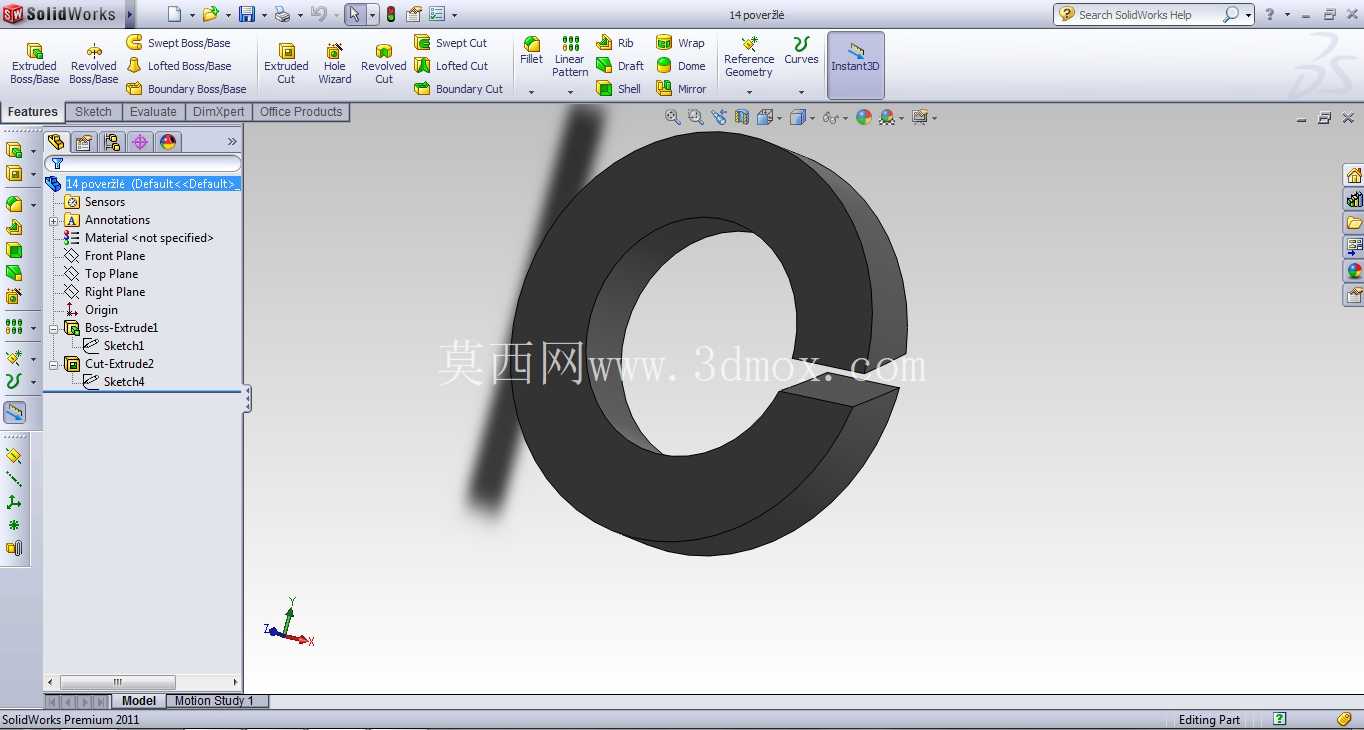

　　从结构设计逻辑来看，该活塞采用圆柱工作段与方块安装基座一体成型的结构，圆柱段作为与液压腔内壁配合的工作面，外圆粗糙度需要控制在Ra0.8以内，保证往复运动时不会刮伤腔体内壁，同时减少液压油的内泄漏量；方块基座上加工的阵列式防滑齿面，是为了在与被驱动工件接触时增大静摩擦力，避免推压动作过程中出现工件滑移偏位的问题，基座侧面的横向通孔则是用于安装锁紧销，将活塞与外部传动拨叉或者推杆做刚性连接，把活塞的线性推力传递到执行工位。

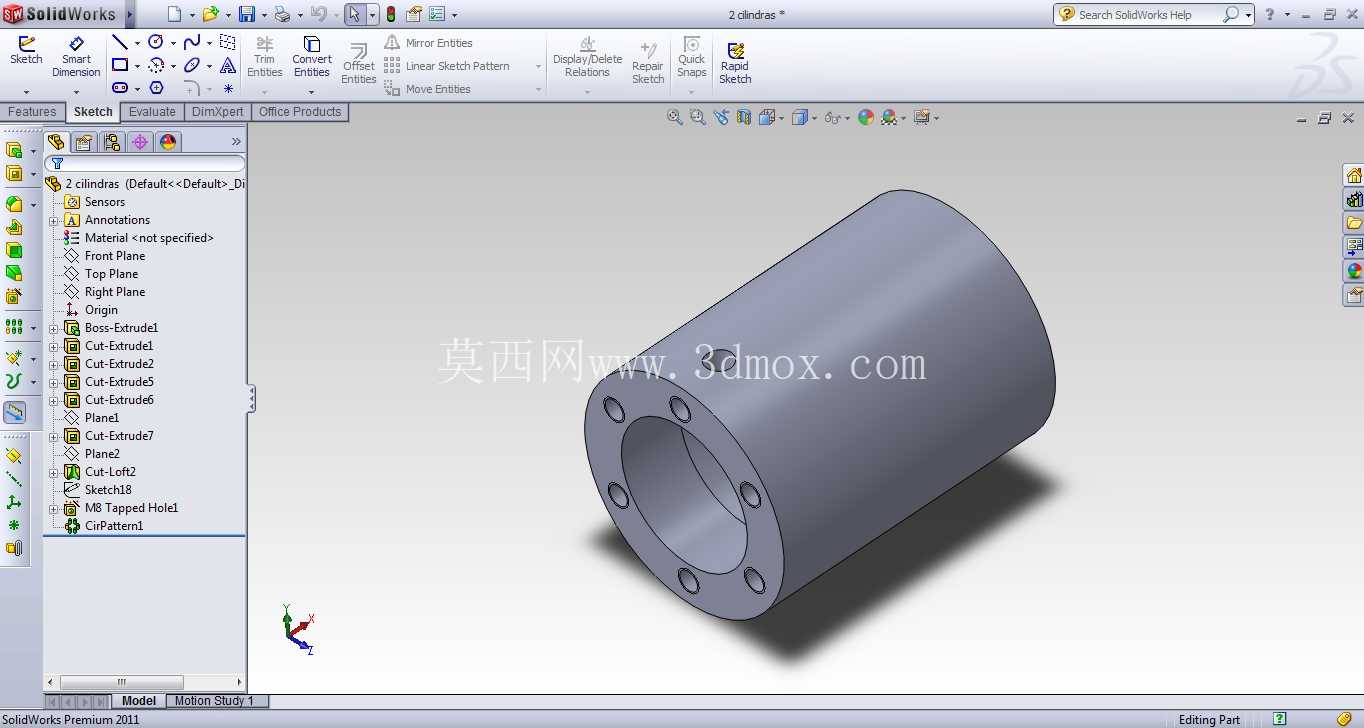

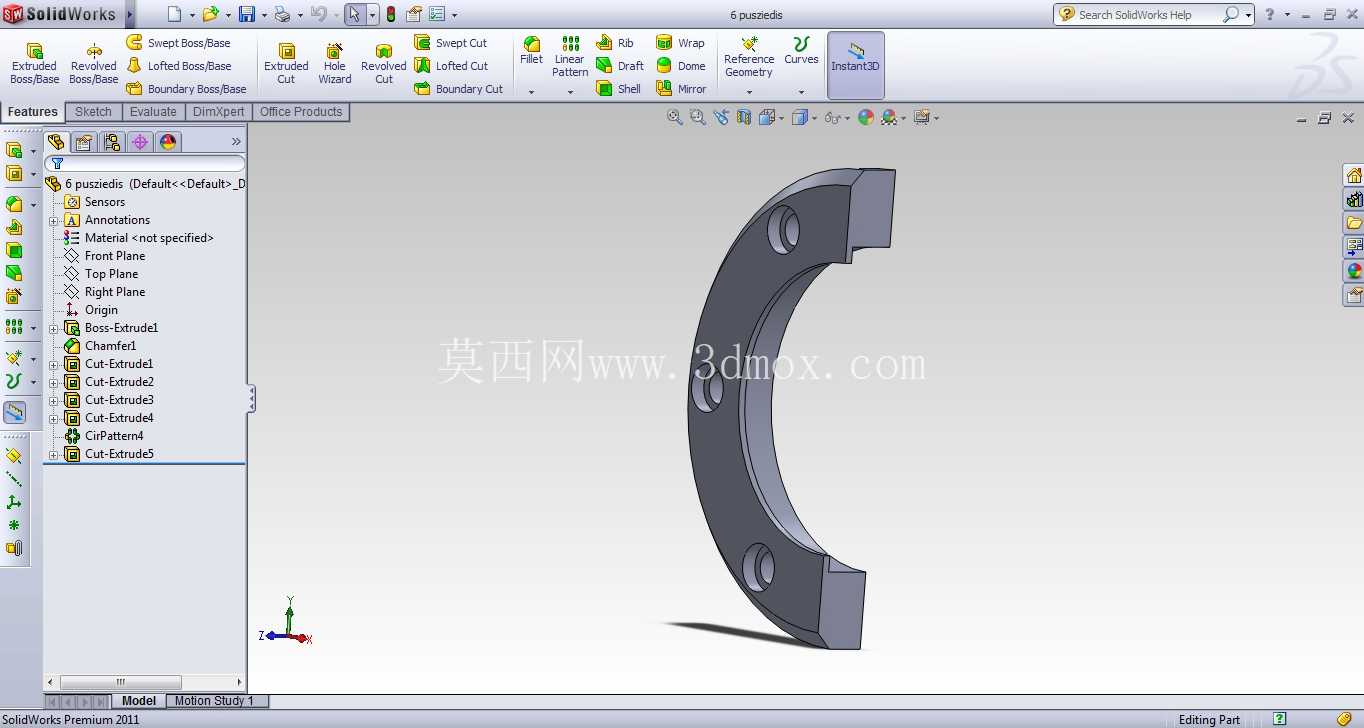

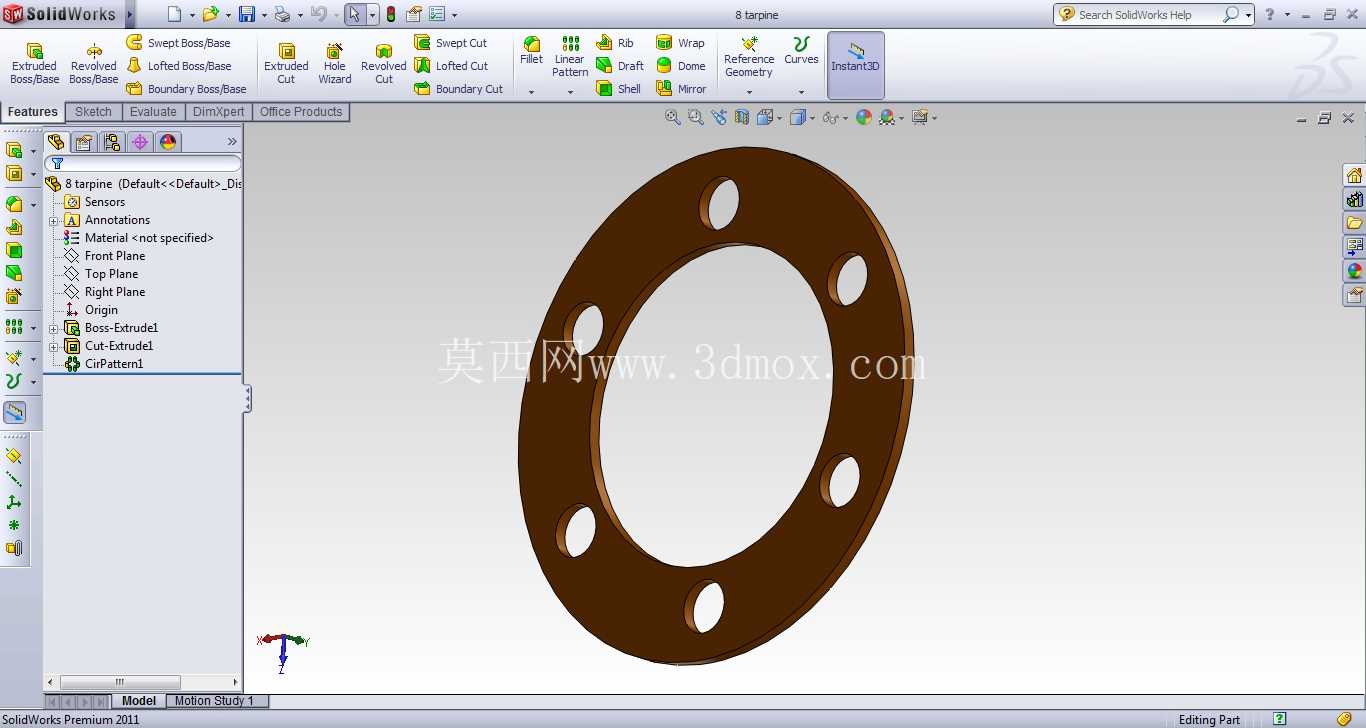

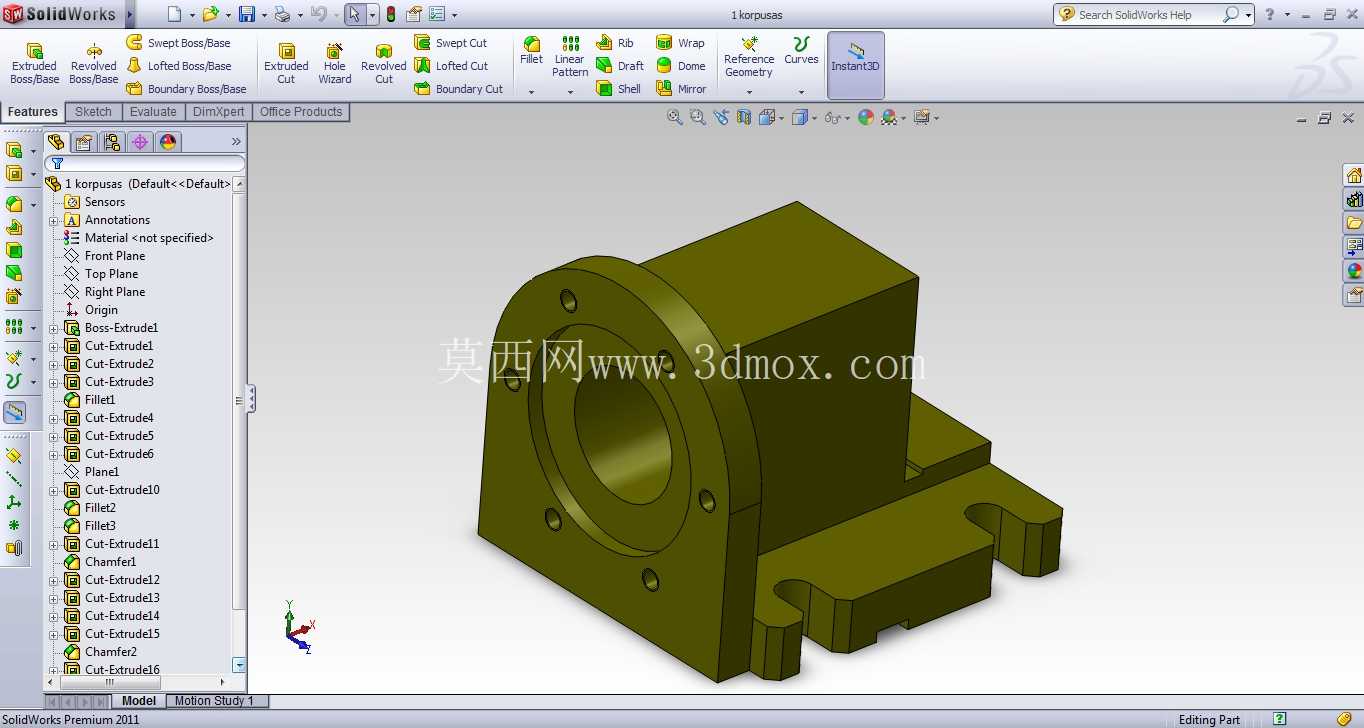

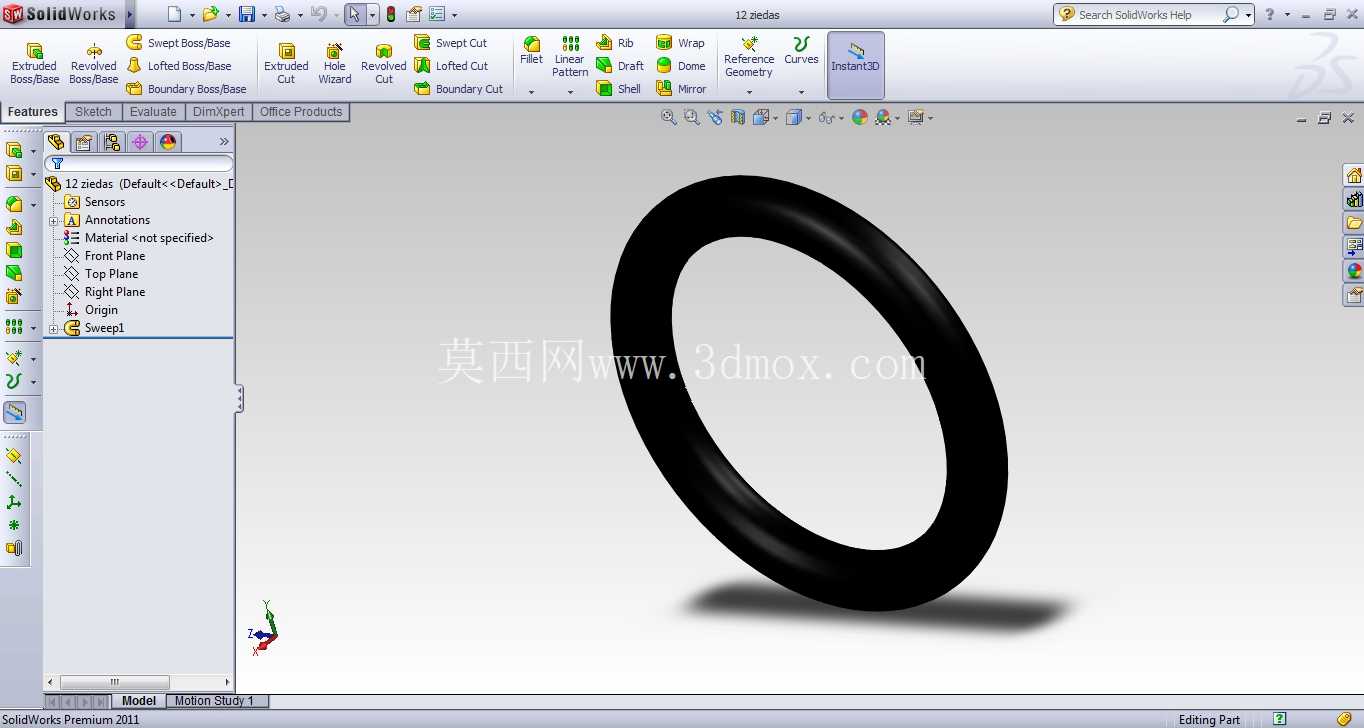

　　设计过程中需要重点控制圆柱段与方块基座的垂直度公差，若两者垂直度偏差超过0.02mm，活塞在液压腔内做往复运动时就会出现偏磨，长期运行会导致密封件提前失效，出现液压油泄漏、输出推力不足的故障；圆柱段的端部做了R1.5的圆角过渡，避免装配时活塞锐角切伤腔体内的密封圈，同时减少活塞启动瞬间的液压冲击。从安装边界来看，圆柱段的直径需要与液压腔的内径做基孔制间隙配合，配合间隙控制在0.03mm到0.05mm之间，间隙过小会增大运动阻力，甚至出现热胀卡滞的问题，间隙过大则会导致内泄漏量超标，系统压力建立缓慢；方块基座的宽度尺寸需要预留至少2mm的周边间隙，避免往复运动时基座与液压端盖发生运动干涉，侧面的连接通孔中心与圆柱段的轴线需要保持共面，否则连接销会承受额外的弯折力矩，长期运行容易出现销子断裂的故障。

　　这类活塞的材质通常选用45号钢做调质处理，硬度控制在HB220-250之间，既保证足够的结构强度承受液压推力，又具备较好的加工切削性能，对于有防腐要求的应用场景，也可以替换为304不锈钢材质，但需要相应调整配合间隙，因为不锈钢的热膨胀系数比碳钢略高，高温工况下需要适当放大间隙避免卡滞。在实际选型应用中，这类活塞不需要搭配独立的导向结构，依靠液压腔内壁就可以完成运动导向，能够大幅简化小型液压执行单元的整体结构，减少零件数量，降低装配与维护成本，尤其适合安装空间紧凑、输出推力要求不高的线性动作工位，比如小型液压工装的夹紧动作、电子元件组装设备的引脚压接工位、小型液压阻尼器的阻尼活塞等场景。设计建模时需要注意方块基座上的防滑齿不需要做过高的齿高，通常齿高控制在0.8mm即可，过高的齿会在接触工件时压伤工件表面，同时齿根位置需要做R0.2的圆角过渡，避免应力集中导致齿部受冲击断裂；侧面的连接通孔需要做铰孔加工，保证与连接销的配合精度，减少传动过程中的空行程，提升动作响应的一致性。
