长行程直线气动执行元件结构设计

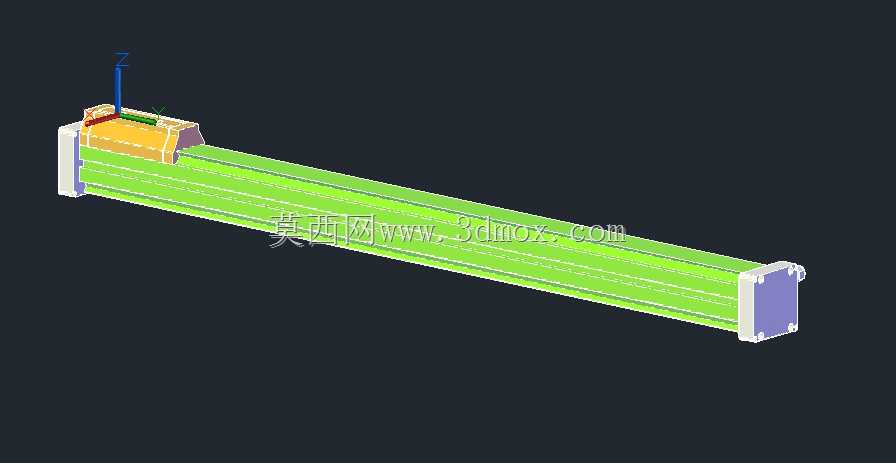

　　在自动化生产线的工件移栽、工装夹具的夹紧动作、物流分拣线的挡停机构、包装设备的推料工位里，这类长行程气动执行元件是气压传动系统里的核心执行部件，靠压缩空气作为动力源完成直线往复动作，相比液压驱动它的介质清洁无泄漏风险，响应速度快，维护成本低，在轻工制造、电子装配、食品包装这类对环境洁净度有要求的场景里应用占比很高。从结构设计逻辑来看，这个执行元件采用了方形缸筒的截面设计，区别于传统圆形气缸，方形截面的缸筒在安装时不需要额外的防转附件，缸体本身可以直接贴合设备安装面，通过侧面的安装孔就能完成固定，抗扭转性能更好，在侧向负载不大的推料、挡停工位里，能省去配套的导向轴和导套，压缩整套机构的安装空间。

　　缸体两端的端盖采用了嵌入式密封结构，端盖和缸筒的配合面做了止口定位，避免装配时密封圈错位导致的漏气问题，前端盖位置集成了缓冲密封圈，当活塞运行到行程末端时，会先堵住主排气通道，让残留的压缩空气通过细小的缓冲孔缓慢排出，降低活塞撞击端盖的冲击力，减少设备运行时的噪音，同时延长密封件的使用寿命。尾部的进气接口采用了标准内螺纹接口，和常规气动管路的快插接头适配性强，不需要额外加工转换接头，现场装配时可以直接对接工厂现有的压缩空气管路系统。从安装边界来看，这类长行程气缸的缸体总长度会比额定行程长出120mm左右，这部分长度是两端端盖、活塞厚度以及缓冲行程的总和，在做设备布局时不能只按行程尺寸预留安装空间，需要把两端的结构长度算进去，避免出现安装位长度不足的问题。缸体的宽度和高度尺寸一致，四个侧面都预留了标准的传感器安装槽，可以直接加装磁性开关来检测活塞的运行位置，不需要额外制作传感器安装支架，磁性开关的信号线可以顺着缸体侧面的线槽排布，避免设备运行时管线被剐蹭。

　　设计这类气动元件的三维模型时，首先要确定额定输出力，根据现场使用的压缩空气压力通常是0.5-0.7MPa，结合缸筒的内截面面积就能算出理论推力和拉力，再根据工位需要的负载大小反推缸径，避免选型过大造成气源浪费，或者选型过小导致推力不足推不动负载。其次要核对行程长度，长行程气缸在水平安装时，缸筒的下垂量会随着行程增加而变大，如果行程超过1000mm，需要在缸体中间位置增加支撑座，避免活塞运行时出现卡滞、密封件偏磨的问题。另外要注意活塞杆的表面处理，通常会做镀硬铬处理，表面粗糙度控制在Ra0.8以下，减少和前端盖导向套、密封圈之间的摩擦阻力，避免活塞杆生锈导致密封件过早损坏。在实际选型应用中，还要考虑工位的动作频率，如果是每分钟动作次数超过30次的高频工位，需要给气缸搭配带缓冲的电磁阀，同时在气路里加装油雾器，给密封圈和运动部件提供润滑，延长元件的使用寿命。如果是垂直安装的场景，要在气路里加装单向阀，避免突然断气时活塞杆带着负载下落造成设备损坏或者安全事故。这个模型的结构细节还原了实际产品的密封槽位置、安装孔位尺寸、接口规格，在做设备整体装配时，可以直接把这个模型导入装配体里做干涉检查，核对和周边工装、工件的位置关系，提前发现布局上的问题，减少现场安装调试时的改动量。

　　很多刚接触气动系统设计的工程师容易忽略气缸的耗气量计算，长行程气缸每次动作的耗气量是缸筒容积加上管路的容积，如果一条生产线上同时用了多台长行程气缸，要核算空压机的供气量是否足够，避免出现多个气缸同时动作时气压不足，导致动作不到位的问题。另外在做三维建模时，要把气缸的运动行程做参数化关联，调整行程参数时，缸筒长度、活塞杆长度、总装尺寸能同步更新，不用逐个零件修改尺寸，提升设计迭代的效率。还要注意安装孔的位置公差，端盖上的安装孔和缸筒的同轴度要控制在0.1mm以内，不然装配后活塞会出现偏心，运行时阻力变大，甚至出现卡滞的情况。
