二级单作用伸缩式液压油缸结构设计

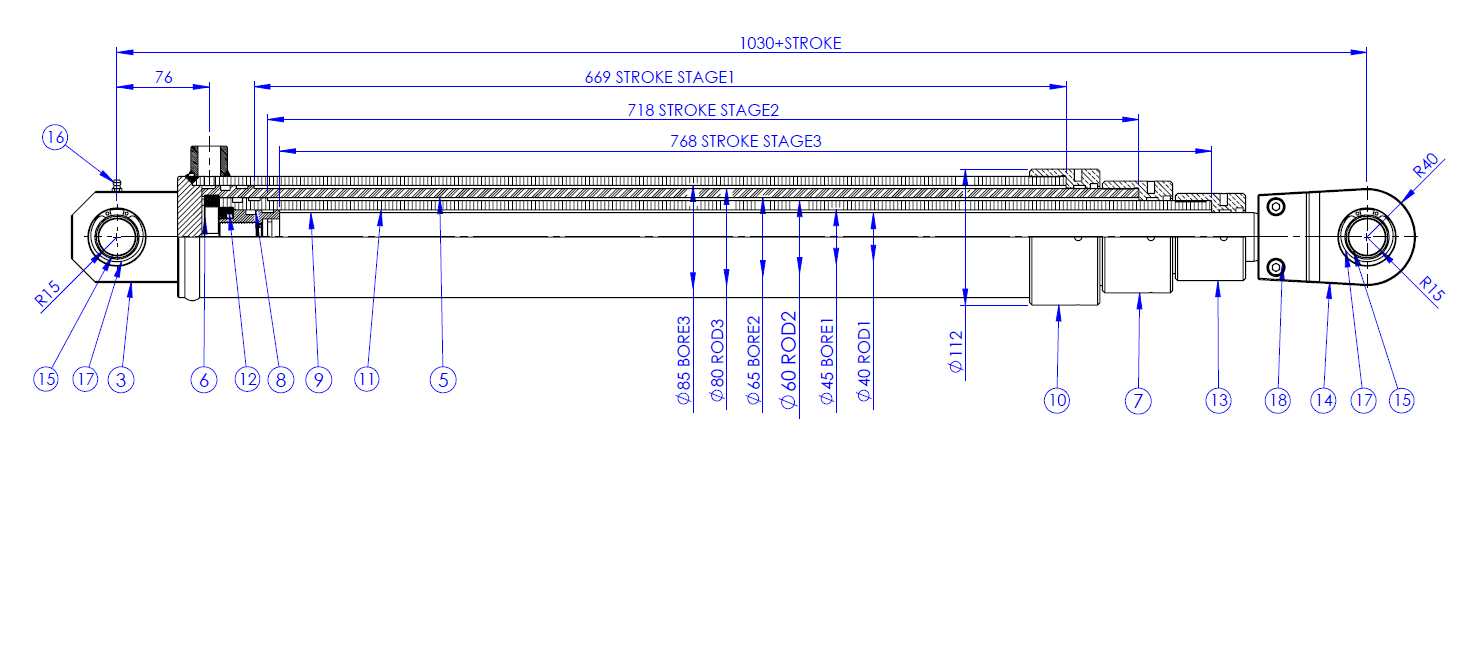

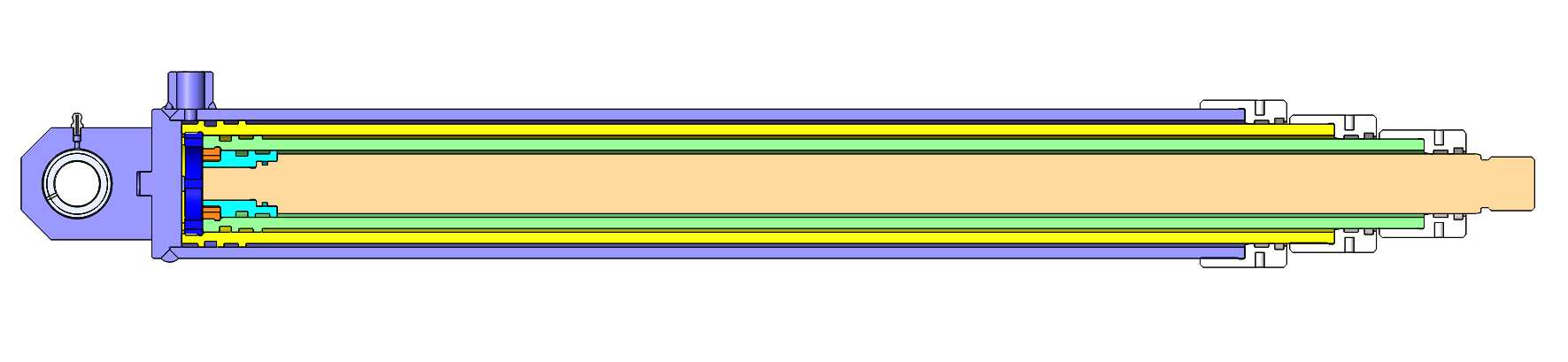

　　在工程机械、环卫车辆、起重运输这类需要长行程输出但安装空间受限的液压系统场景里，二级单作用伸缩缸是非常常见的执行元件，比如自卸车的货箱举升、高空作业平台的臂架伸缩、环卫压缩车的推铲动作，很多都采用这类结构来实现小安装距下的长行程推伸需求。这款二级单作用伸缩缸的设计，核心围绕单作用的工作逻辑展开，也就是压力油仅从缸底的通油口进入无杆腔，依靠液压力逐级推动各级套筒伸出，回程则依靠负载自身重力或者外部辅助复位力完成，相比双作用伸缩缸，它省去了有杆腔的回油管路与活塞内部的复杂通油道，结构更简单，加工成本更低，也更适合单向承载、回程无额外负载需求的工况。从结构布局来看，这款缸采用两级套筒嵌套设计，最外层为缸筒，中间是一级伸缩套筒，最内层是二级伸缩柱塞，各级配合面都设置了导向环与密封件，导向环采用耐磨铜基合金填充聚四氟乙烯材质，既可以承受径向偏载，又能降低伸缩过程中的摩擦阻力，避免金属直接接触造成的拉缸问题；密封件则采用唇形聚氨酯密封圈搭配防尘圈的组合，唇口方向朝向无杆腔，在压力升高时唇口会紧贴配合面实现自紧密封，防尘圈设置在各级套筒的外端，防止伸出过程中外界的泥沙、灰尘进入配合间隙划伤密封与缸壁。

　　设计过程中首先要确定的是各级的面积比，因为单作用缸伸出时，先推动有效作用面积最大的一级套筒伸出，当一级套筒行至行程终点后，系统压力升高，再推动面积更小的二级柱塞伸出，这样的动作顺序可以保证在低压大流量阶段先完成大负载的初始推动，高压小流量阶段完成后续行程，和主机的负载特性匹配度更高，比如自卸车举升初期货箱倾角小、负载力矩大，刚好对应一级缸伸出的大推力阶段，后期货箱倾角变大、负载力矩减小，二级缸伸出时推力降低但速度更快，能提升作业效率。安装边界上，这款缸的缸底采用单耳环铰接结构，杆端（二级柱塞顶端）也采用铰接连接，这种安装方式可以补偿工作过程中缸体的小幅摆动，避免出现别劲问题，安装时需要保证两端铰接点的同轴度偏差控制在0.5mm以内，防止偏载造成密封偏磨缩短使用寿命；初始安装距是完全缩回状态下两端铰接点的中心距，完全伸出后的总长度为安装距加上两级行程之和，选型时需要预留至少10mm的行程余量，避免机械限位失效时活塞撞坏缸端盖。

　　工作压力设定为最大240bar，对应一级缸伸出时的最大推力可以通过缸筒内径计算得出，二级缸的推力则对应二级柱塞的外径面积，各级的壁厚计算按照薄壁圆筒强度公式校核，材料选用27SiMn无缝钢管，调质处理后硬度达到HB240-280，内孔珩磨粗糙度达到Ra0.4，保证密封件的工作寿命。另外在各级套筒的行程终点位置，都设置了缓冲节流槽，当套筒行至终点前5mm时，节流槽会逐步减小回油通流面积，形成背压缓冲，避免高速伸出到终点时产生刚性撞击，降低结构件的冲击载荷。

　　日常维护中需要注意，首次安装时要对缸内进行排气，因为单作用缸如果内部积存空气，会造成伸出过程爬行、抖动，影响工作平稳性；液压油的清洁度需要控制在NAS9级以内，防止杂质进入配合面造成密封划伤或者卡滞，低温环境下使用时要先低速动作几个循环，等油温升高、密封件软化后再带额定负载工作。这类伸缩缸相比普通的单级活塞缸，在相同行程下缩回长度可以缩短40%以上，非常适合安装空间局促但需要长行程直线输出的设备，在设计建模过程中，各级配合的公差选择也很关键，缸筒和一级套筒的配合选用H8/f7间隙配合，一级套筒和二级柱塞的配合选用H8/f7，既保证伸缩顺畅，又不会因为间隙过大造成内泄超标，密封件的沟槽尺寸严格按照密封厂商的样本要求设计，避免因为沟槽尺寸偏差造成密封过早失效。
