手持直柄式电动钻孔工具结构设计

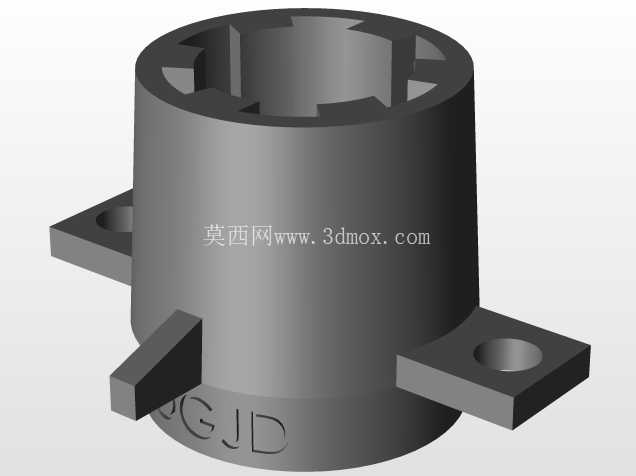

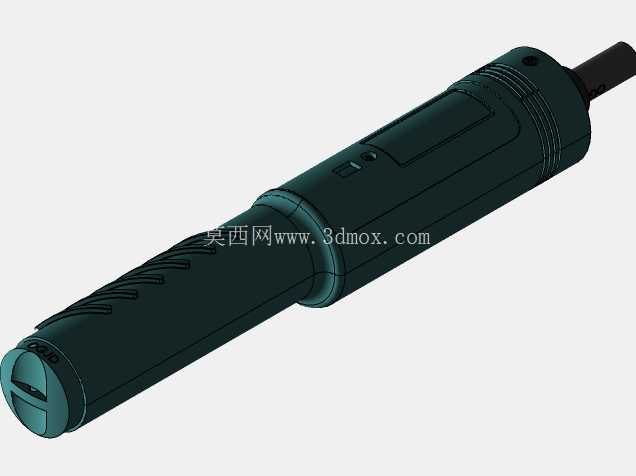

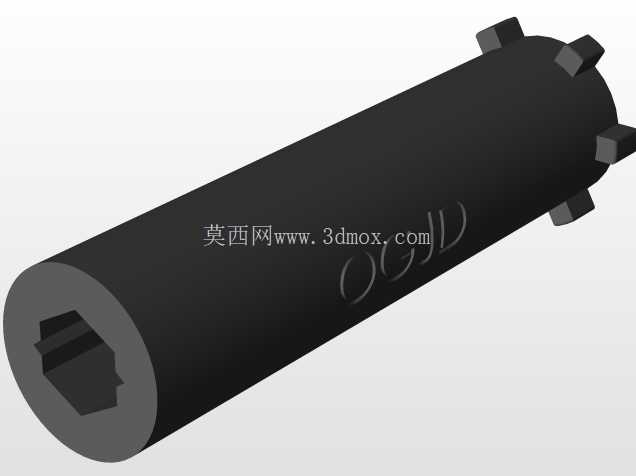

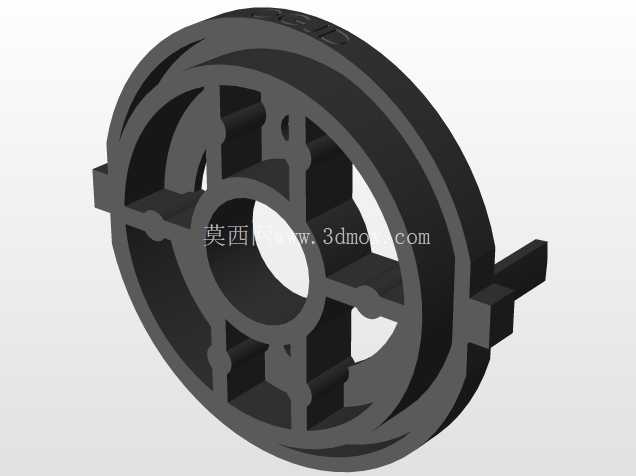

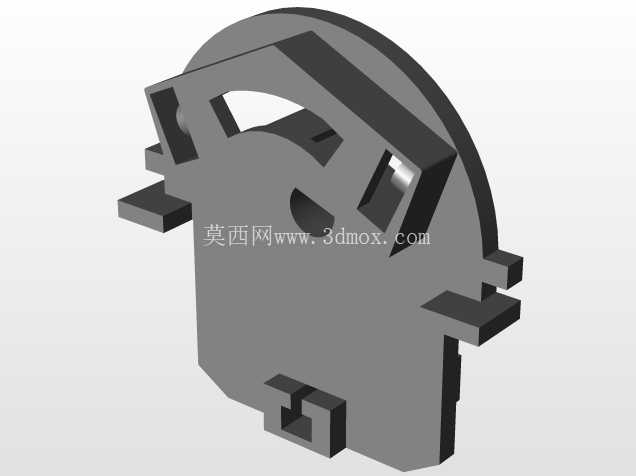

这款手持直柄式电动钻孔工具的三维结构，完全围绕现场作业的实际握持需求与钻孔工况做的细节落地，先从使用场景说起，日常五金维修、家装小件开孔、电子元器件引脚扩孔、薄金属板定位钻孔这类需要单手握持操作的工况，都能适配，不像大型台钻受场地限制，也不像 bulky 的充电钻在狭窄操作空间里施展不开，整体细长直柄的构型，就是为了能伸进设备缝隙、柜体夹层这类局促空间完成钻孔作业。

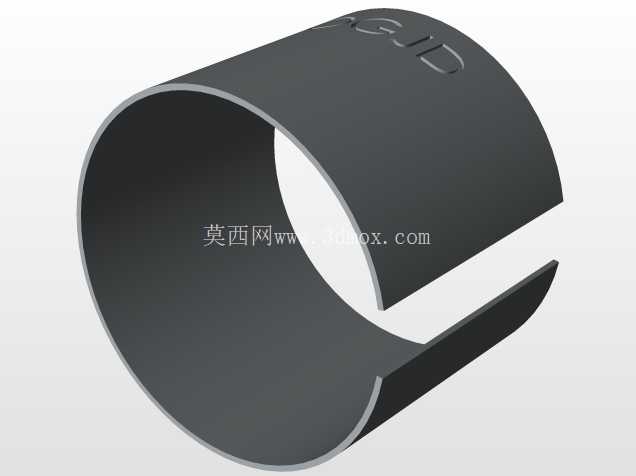

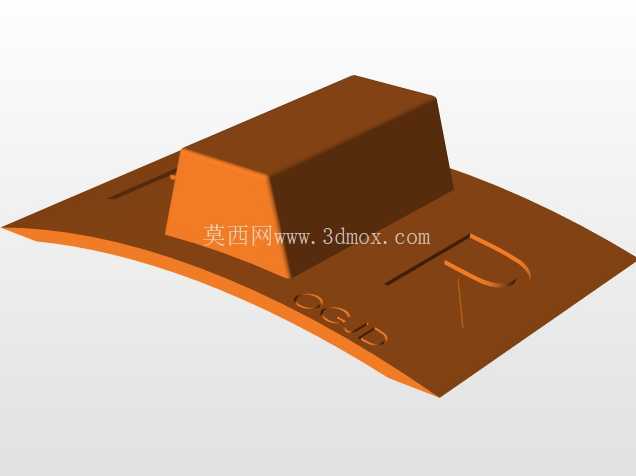

从功能特性上拆解，整机做了分段式的防滑结构，握持区域的滚花纹理不是装饰，是针对手上沾有少量切削液、金属碎屑时的防滑设计，每道防滑槽的深度控制在0.8mm，既不会因为槽太深积攒碎屑难以清理，也不会因为太浅起不到防滑作用，握持段的直径做了32mm的等径设计，适配绝大多数成年操作者的手掌握持围度，长时间握持作业不会产生明显的硌手感。前端夹头区域做了金属包边处理，夹头的同轴度公差在结构设计时控制在0.02mm以内，保证钻孔时钻头不会出现径向跳动，避免孔位超差、钻头崩断的问题，夹头的锁紧结构做了内嵌式设计，不会在伸进狭窄空间时被周边构件勾挂，影响操作顺畅度。机身上的控制开关做了侧置内嵌设计，开关按键的行程控制在1.5mm，按压力度设置在12N，既不会因为误触意外启动，也不会因为按压力度过大造成长时间操作的手指疲劳，开关周边做了0.3mm的凸台防护，避免工具侧放时按压到开关误启动。尾部的出线位置做了橡胶护套的防弯折结构，护套长度做了25mm，能覆盖电源线经常弯折的区域，避免电源线根部因为反复弯折出现线芯断裂的问题，提升工具的线缆使用寿命。

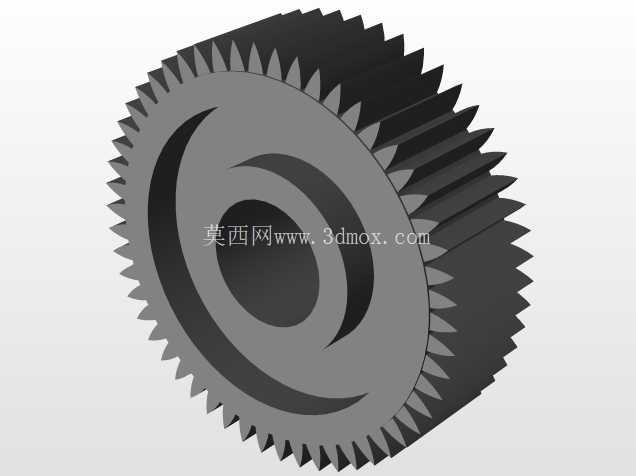

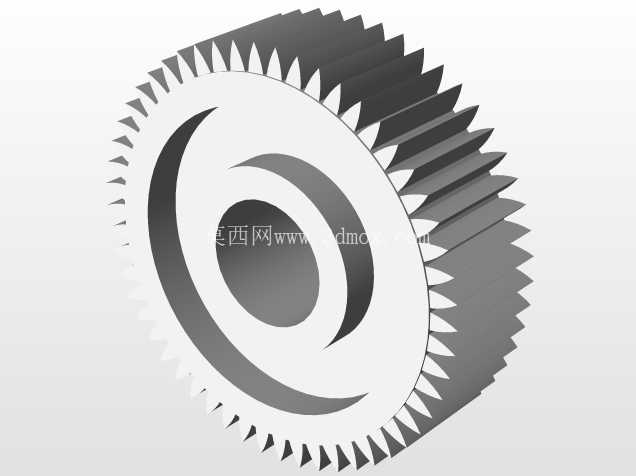

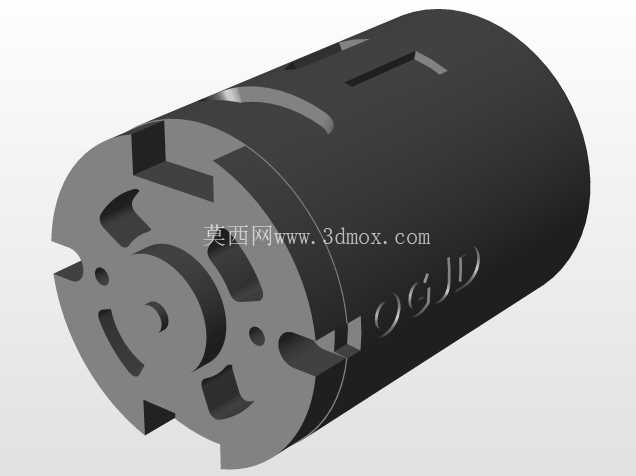

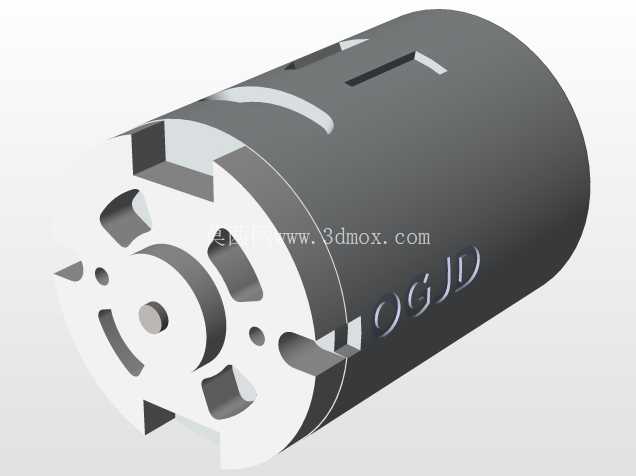

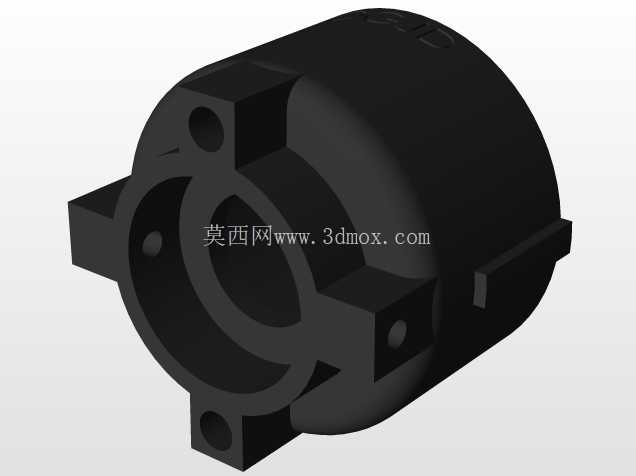

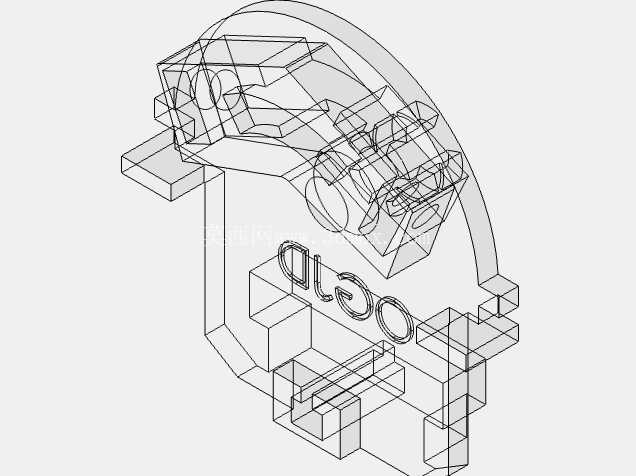

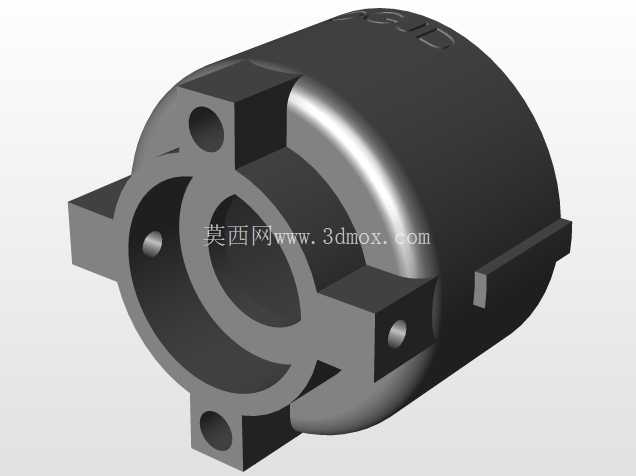

说到设计思路，整个结构没有做多余的造型凸起，所有外轮廓的棱边都做了R1.2的圆角过渡，一方面是握持时不会划手，另一方面是在狭窄空间抽拉工具时，不会被边角勾住线缆或者周边的工件。内部的传动结构布局沿着直柄轴线一字排布，电机、减速齿轮组、输出轴的同轴度在装配公差上做了逐级配做的设计预留，三维建模时每一段的配合公差都根据实际加工的精度做了补偿，比如电机外壳和机身内壁的配合选了H7/h6的间隙配合，既方便装配，也不会因为间隙过大造成电机工作时的晃动。机身的散热槽做了斜向排布，槽宽1.2mm，既能保证电机工作时的热量顺着槽道散出，也能避免外界的金属碎屑直接掉进机身内部造成电路短路，散热槽的位置刚好对应内部电机的定子区域，散热路径最短，能有效降低长时间工作时的电机温升。

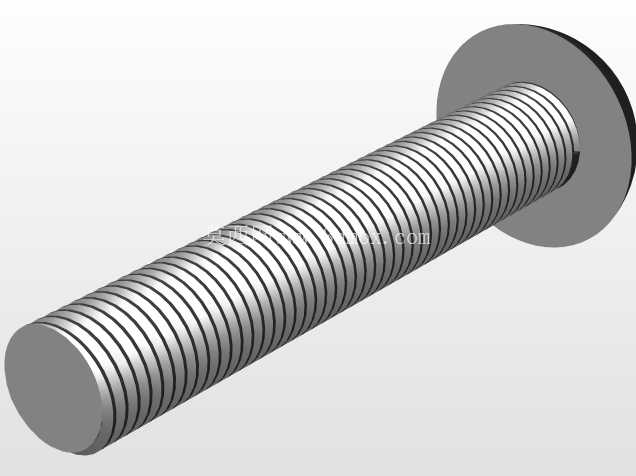

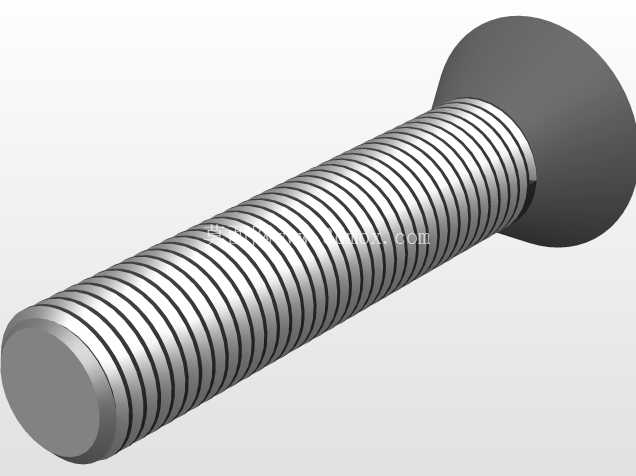

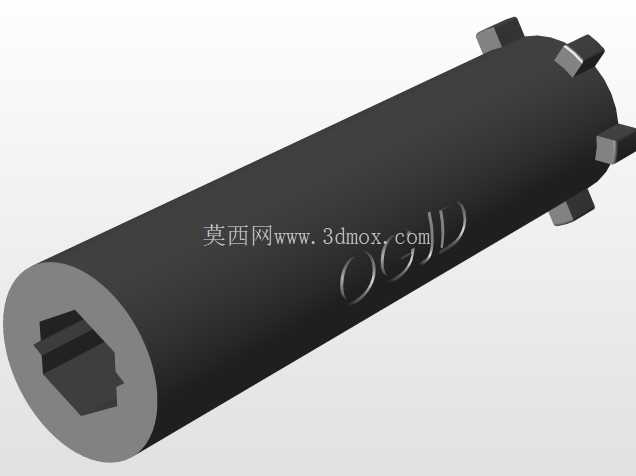

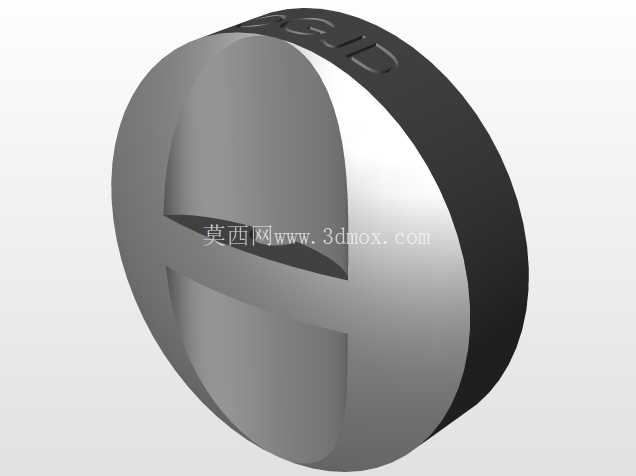

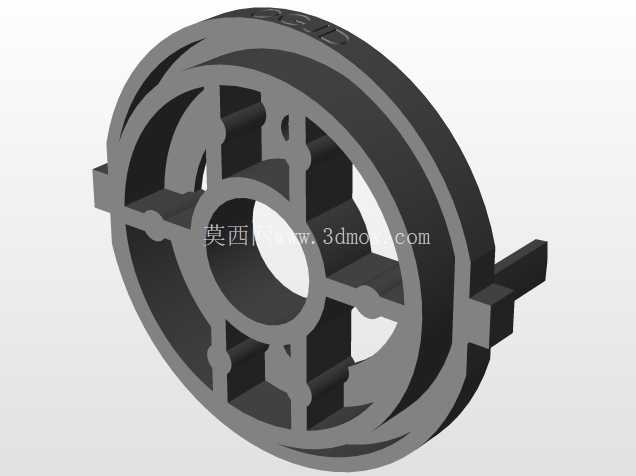

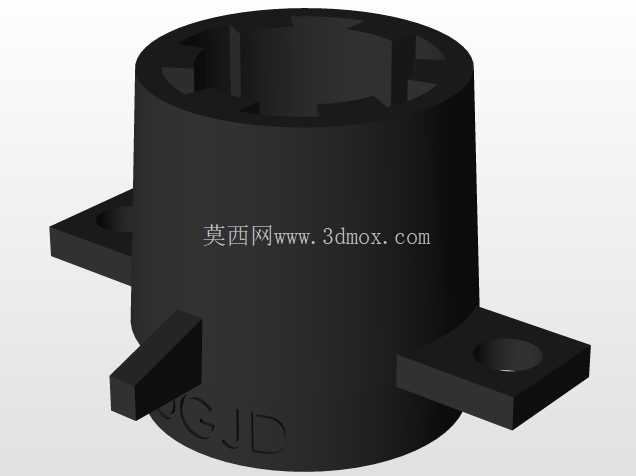

再说到外形尺寸与安装边界，整机总长度控制在210mm，最大外径38mm，这个尺寸边界是经过多轮场景验证的，能顺利伸进宽度40mm以上的设备缝隙完成作业，夹头端的最大夹持直径设定为6.5mm，适配日常维修、小件加工最常用的小直径麻花钻，不需要额外搭配大规格夹头，控制整机重量在380g以内，单手握持操作时手腕的负荷很小，适合长时间连续的小孔钻孔作业。安装边界上，机身的挂绳孔做在尾部端面上，孔径3mm，可以搭配安全挂绳系在手腕上，避免高空作业时工具脱手坠落，端盖和机身的连接采用卡扣加密封胶圈的结构，胶圈的压缩量控制在25%，能达到日常防泼溅的防护等级，应对作业时少量的冷却液飞溅、灰尘侵入都没有问题。整个结构的零件拆分也考虑了后期维护的便利性，握持段的外壳做了对半拆分的结构，只需要拆开两颗固定螺丝就能更换内部的碳刷、检查传动齿轮的磨损情况，不需要把整台工具完全拆解，降低后期维护的时间成本。夹头和输出轴的连接采用螺纹加顶丝的双重固定结构，即使正反转频繁切换，也不会出现夹头松脱的问题，输出轴的轴承位做了台阶定位，轴承装配时靠台阶面定位，不需要额外调整间隙，装配效率更高，也能保证长期使用后的同轴度稳定性。
