户外立柱式钢结构防护遮雨棚结构设计

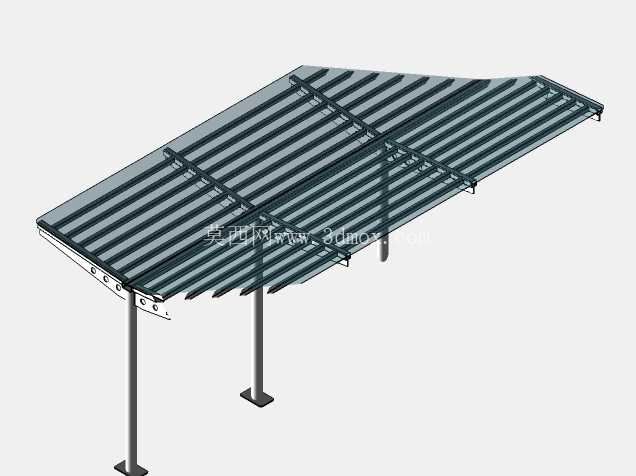

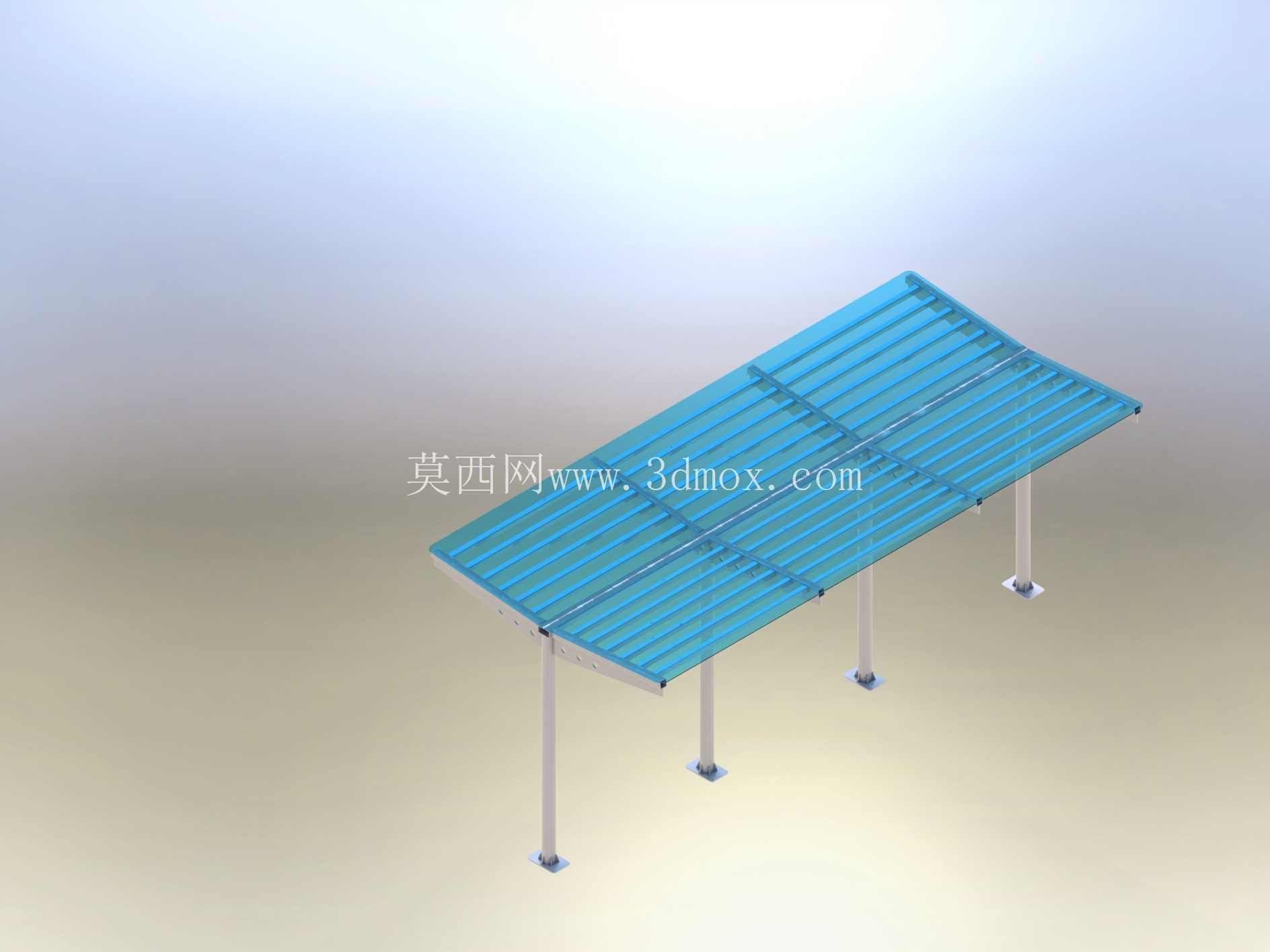

　　这款钢结构防护装置主要面向户外露天设备的上部防护需求设计，常见应用场景包含户外配电设施顶部遮护、厂区露天作业工位防雨遮挡、小型户外设备堆场的上部防护搭建，也可适配光伏板阵列的下部支撑防护结构使用，核心作用是阻隔高空坠物冲击、遮挡雨水直淋、减少阳光直射对下部设备或作业区域的老化影响。从结构组成来看，整体采用三立柱单侧支撑的悬挑式布局，区别于常规双侧立柱的棚架结构，这种单侧立柱的设计能够释放棚体下方的侧向通行空间，避免双侧立柱对下部设备进出、人员操作动线的遮挡，尤其适合侧边需要预留设备检修通道、物料转运通道的户外安装场景。棚面采用多根平行排布的横向型钢檩条作为承载基底，檩条之间预留均匀间隙，既可以减轻整体结构自重，也能在保证遮雨遮挡效果的同时降低风阻，避免沿海或多风区域因棚面挡风面积过大引发的结构倾覆风险；檩条上方可根据实际使用需求铺设彩钢瓦、阳光板或者光伏组件，适配不同场景的防护或发电需求。支撑立柱采用等截面圆管钢结构，柱脚设计为方形法兰盘连接结构，安装时可通过膨胀螺栓与混凝土基础固定，法兰盘上预留的螺栓孔位留有一定调节余量，能够抵消基础施工时的小幅位置误差，降低现场安装的对位难度。

　　设计过程中优先考虑了户外长期使用的结构稳定性，立柱与棚架主横梁的连接节点采用焊接加劲肋的强化设计，在悬挑根部的受力集中位置增设三角形加劲板，分散横梁与立柱连接位置的弯曲应力，避免长期受风雪荷载作用出现节点焊缝开裂的问题。棚体整体的悬挑跨度控制在常规户外防护的合理区间内，立柱间距根据檩条的承载挠度计算设置，保证在常规积雪荷载、阵风荷载作用下，棚面檩条的变形量控制在钢结构设计规范允许的范围内，不会出现明显的下挠变形。从安装边界来看，柱脚基础需要做高出地面的混凝土支墩，避免地面积水长期浸泡柱脚法兰导致锈蚀，三立柱的排布方向与棚面悬挑方向垂直，安装时需要保证三根立柱的顶面标高一致，避免棚架安装后出现倾斜导致的局部受力不均。

　　棚面的横向檩条采用标准化长度设计，可根据实际防护区域的宽度调整檩条数量，适配不同尺寸的防护需求，不需要对主支撑结构做大幅修改。结构整体采用焊接件设计思路，所有型钢构件的连接节点均适合工厂预制焊接后拆分运输，现场仅需要完成立柱基础固定、主横梁与立柱的螺栓连接、檩条的现场固定即可完成安装，大幅减少现场焊接的作业量，降低户外施工的难度与成本。在细节处理上，所有外露的型钢端部均做封堵处理，避免雨水灌入管材内部引发内部锈蚀，柱脚法兰位置预留排水缺口，防止法兰面长期积水腐蚀连接螺栓。

　　这种悬挑式钢结构防护装置相比传统的双侧支撑棚架，在同等防护面积下占用的地面空间更小，侧向无遮挡的特性也让下部区域的使用更加灵活，既可以作为独立的防护棚使用，也可以多组拼接形成更长的连续防护通道，适配厂区步道、设备区巡检通道的遮雨防护需求。设计时充分考虑了不同使用场景的适配性，若用于高腐蚀区域的户外防护，可将构件材质替换为镀锌型钢或者增加防腐涂层厚度，提升结构的使用寿命；若用于多台风区域，可适当加大立柱管径、增加柱脚基础的埋深，同时在棚面檩条之间增设斜向拉筋强化整体抗风性能。
