小球头外六角带杆紧固螺栓结构设计

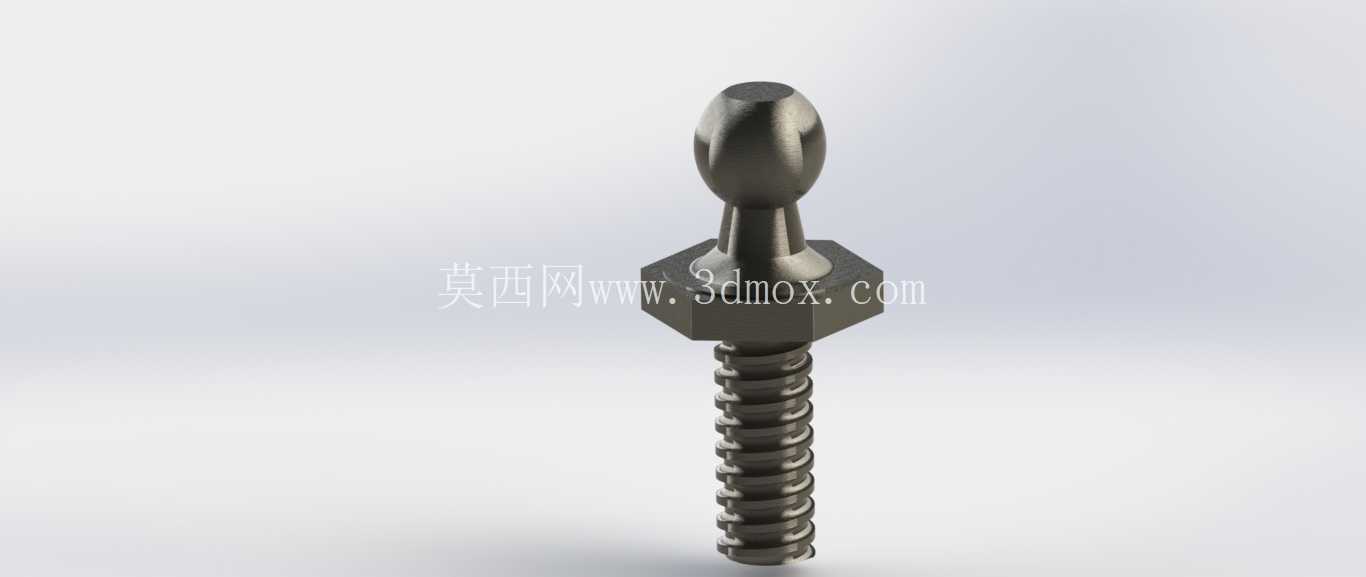

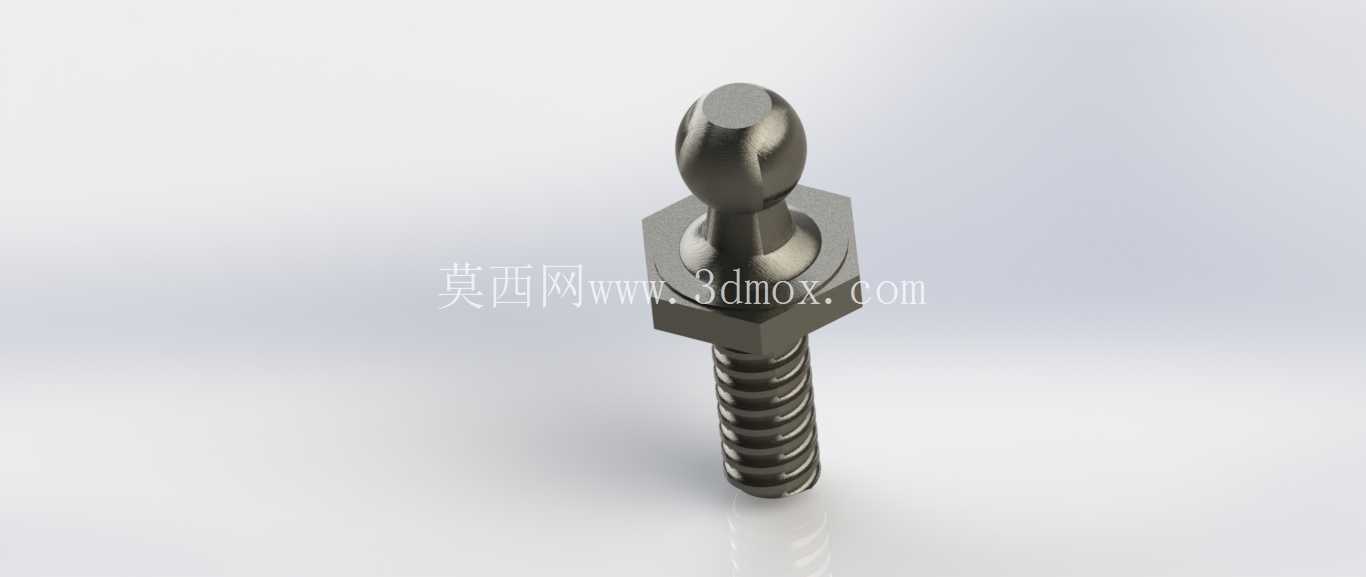

　　这款小球头螺栓的设计，最初是针对工装夹具快换定位场景开发的，在自动化产线的工装板定位、检测治具的快速装夹环节，普通圆柱头螺栓无法实现导向滑入的装配需求，而球头结构的端部圆弧可以在装配偏差±2mm的范围内，顺利滑入定位孔完成预对位，大幅降低人工上料或者机械手取放件的对位精度要求，提升整线的装配节拍。从结构细节来看，端部球头的表面粗糙度要求控制在Ra1.6以内，避免球头与定位衬套长期滑动摩擦产生刮屑，污染装配工位环境；球头与杆部的过渡段采用15°锥角平滑衔接，既可以避免应力集中导致的杆部断裂，也能在螺栓插入定位孔时起到二次导向的作用，不会出现卡滞问题。

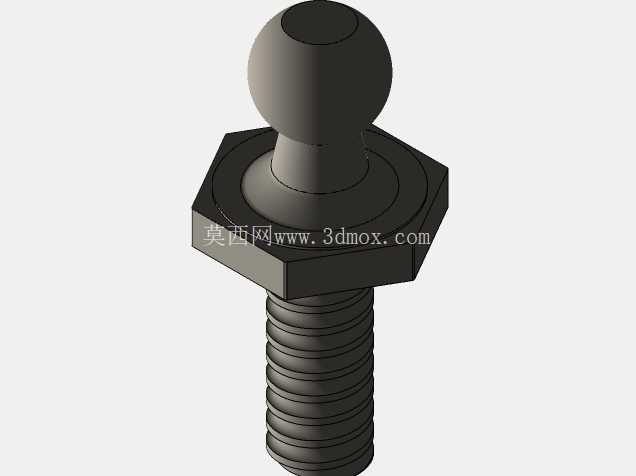

　　中间的六角头部采用标准对边尺寸设计，适配常规的开口扳手、套筒工具，不需要定制专用拆装工具，方便现场维护人员快速更换磨损的紧固件；六角头与螺纹段之间设计有厚度1.2mm的承压垫片面，安装时可以增大与被连接件的接触面积，降低接触面的压应力，避免频繁拆装后在铝合金、工程塑料这类低强度被连接件表面压出凹痕，影响连接精度。下方的螺纹段采用标准粗牙螺纹，螺距适配常用的工业装配螺纹规格，螺纹收尾处设计有3牙的过渡退刀结构，避免螺纹拧到底时出现牙型干涉，保证六角头的承压面可以完全贴紧被连接件表面，不会出现虚接松动的问题。

　　在实际选型应用中，这类球头螺栓常被用在汽车焊装夹具的定位销安装、电子设备组装治具的快换模块连接、物流周转工装的定位锁紧环节，相比普通的圆柱头定位销，它可以同时实现定位与锁紧的双重功能，不需要额外设置锁紧结构，减少整个机构的零件数量，降低装配复杂度。设计建模过程中，需要重点控制球头的圆度公差，保证球头任意截面的直径偏差不超过0.02mm，否则会出现定位间隙过大或者插入卡滞的问题；杆部的同轴度公差需要控制在φ0.03mm以内，保证螺栓装入安装孔后，球头的中心与安装基准的偏差在允许范围内，不会出现定位偏移。

　　安装边界方面，螺栓的总长度需要根据被连接件的叠层厚度选择，螺纹拧入深度需要保证至少有5牙的有效啮合长度，才能达到设计要求的锁紧力，避免受振动载荷后出现螺纹滑牙、连接松脱的问题；六角头的回转空间需要预留至少比扳手对边尺寸大3mm的操作空间，方便现场使用气动扳手完成快速锁紧作业。在长期往复运动的工况下使用时，球头表面可以做渗碳淬火处理，表面硬度达到HRC45-50，提升耐磨性能，延长零件的更换周期，减少设备维护的停机时间。建模时螺纹部分采用简化的修饰特征表达即可，不需要绘制详细的牙型结构，在工程图中标注螺纹规格与公差要求，就能满足生产加工的需求，同时可以降低整机装配模型的文件体量，提升大装配体的打开与操作流畅度。
