手动驱动方形插板滑阀结构设计

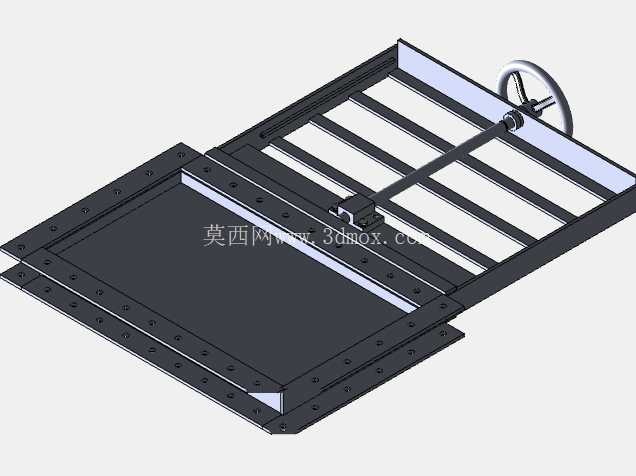

　　这类手动方形滑阀多应用在重力下料的散料输送管路末端，常见于粮食仓储出料口、矿山选矿的矿浆分流节点、市政给排水的沟渠截流工位，也会配套在中小型除尘设备的灰斗卸料位置，用来截断或导通介质流道，相比圆形通道的闸阀，方形通径的结构能更好匹配矩形截面的溜槽、方管管路，避免通道变径带来的物料卡滞、流道阻力陡增问题。从结构功能来看，该阀采用手轮驱动的梯形丝杠传动，转动手轮时丝杠带动闸板沿两侧的导向槽做直线往复运动，实现通流截面的全开与全闭，梯形丝杠具备自锁特性，闸板调整到任意开度位置都不会因介质侧压力出现自行移位，无需额外加装锁止机构，适配无气源、无电源的野外或简易工位使用。

　　闸板与阀座的密封面采用平面贴合结构，闸板背面设置有阵列式加强筋，既可以降低闸板整体重量，又能抵抗介质侧的单向压力，避免大尺寸闸板受压变形导致密封面漏料；阀框四周布置有均匀分布的螺栓安装孔，安装时可直接与对接的法兰端面通过螺栓紧固，密封面之间加装橡胶或石棉密封垫即可实现端面密封，无需额外焊接适配接口。设计过程中首先要确定通流截面的净尺寸，需匹配对接溜槽的内截面尺寸，保证全开状态下闸板完全退入阀框上部的容纳腔，不会出现通径缩口影响物料流通；导向槽的间隙控制是设计核心，间隙过大会导致闸板升降卡涩，间隙过小则容易因物料颗粒嵌入出现闸板卡死，通常会在导向槽内侧镶嵌可拆卸的耐磨铜条，既降低闸板升降的摩擦阻力，磨损后也可单独更换铜条无需更换整个阀框。

　　手轮的直径匹配操作力矩设计，常规通径1米以内的滑阀，手轮直径设置在300-400mm即可保证单人操作力矩在合理范围，无需加装助力机构；丝杠的行程需要比通流截面高度多出20-30mm的余量，保证闸板完全开启时不会遮挡通流截面，完全关闭时闸板底部能完全落入阀框下部的密封槽内，避免底部漏料。安装边界方面，阀框整体为方形焊接结构，安装时需要保证对接的两端管路端面平面度公差不超过2mm，否则螺栓紧固后阀框变形会导致闸板卡滞；阀上部需要预留足够的手轮操作空间，手轮中心到上部障碍物的距离不小于手轮半径加150mm的操作余量，侧面预留导向槽维护、耐磨条更换的操作空间，通常侧面预留空间不小于200mm即可满足日常维护需求。

　　针对含固体颗粒的物料工况，闸板密封面会做堆焊耐磨处理，避免长期受物料冲刷导致密封面磨损出现内漏；阀框下部设置有排污螺塞，长期停机时可打开螺塞排出阀腔内积存的物料或积液，避免闸板被积料卡死无法动作。
