三通式法兰连接截止阀结构设计

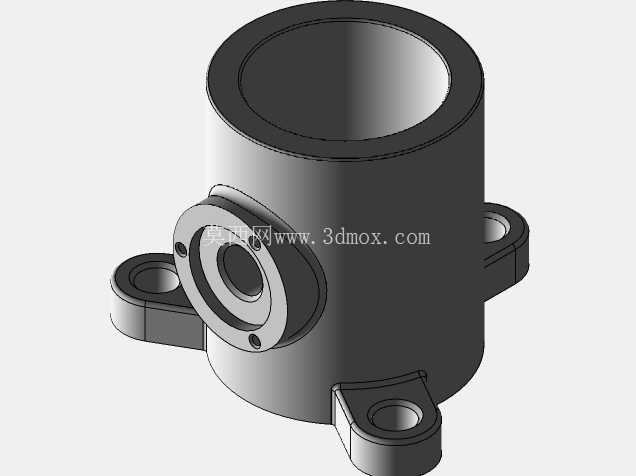

　　在工业流体输送管路系统中，这类带侧通接口的截止阀常被用于需要支路分流、介质流向切换或者多点取压的工况场景，比如小型化工试验装置的管路排布、液压站的分支油路控制、冷却循环系统的支路通断调节，相比普通两通截止阀，它能在不额外加装三通接头的前提下完成单点位的多通路控制，减少管路连接节点，降低介质泄漏的潜在风险点。从结构设计逻辑来看，主体采用直通式筒体作为主流道，垂直于主筒体轴线方向设置侧通法兰接口，三个安装支耳均匀分布在筒体下部周向，支耳上的光孔用于穿装固定螺栓，安装时可直接通过支耳将阀体固定在设备支架或者管路安装板上，不需要额外设计夹持工装，适配紧凑空间内的管路布局需求。主筒体上端为流体进出的主通道接口，内壁加工有密封面配合台阶，用于和上端阀盖、阀杆组件配合实现密封，侧通法兰端面加工有密封槽以及螺栓安装孔，可直接和对应通径的管路法兰对接，法兰端面上的四个螺栓孔沿圆周均布，保证连接时的受力均匀，避免单侧受力导致密封垫片压偏泄漏。三个安装支耳的位置经过受力校核，当阀体内部充满带压介质时，支耳的受力点分布可抵消介质压力带来的轴向推力，减少固定螺栓的受载，避免长期运行后螺栓松动导致阀体移位。

　　设计过程中优先考虑了流道的平顺性，主筒体内壁和侧通接口的交汇处做了圆弧过渡处理，减少介质流经此处时的湍流和压损，尤其是对于输送粘度较高的介质或者含有微小固体颗粒的流体时，平顺的过渡结构能减少介质在交汇处的滞留，避免长期运行后出现积料堵塞的问题。密封结构的设计上，侧通法兰的密封面采用凸面结构，可适配非金属平垫片或者金属缠绕垫片，根据实际输送介质的温度、压力、腐蚀特性灵活选择密封件，主筒体上端的密封台阶预留了足够的压缩量空间，可适配不同厚度的阀盖密封垫，保证不同工况下的密封可靠性。

　　安装边界方面，主筒体的外径尺寸控制在常规同通径截止阀的安装尺寸范围内，侧通法兰的伸出长度经过优化，保证和相邻管路连接时不会和周边的其他阀体、管路支架产生干涉，三个安装支耳的安装孔中心距匹配常用的管路安装支架孔位，不需要重新加工安装板即可直接替换原有同类型阀体，降低设备改造的成本。从实际使用的角度出发，这类阀体的壁厚经过等强度设计，主筒体承压段的壁厚满足公称压力下的强度要求，支耳和筒体连接的位置做了加厚过渡处理，避免安装时螺栓预紧力过大导致连接处出现应力开裂，同时侧通接口和主筒体的连接位置采用圆角过渡，减少应力集中，提升阀体在交变压力工况下的使用寿命。

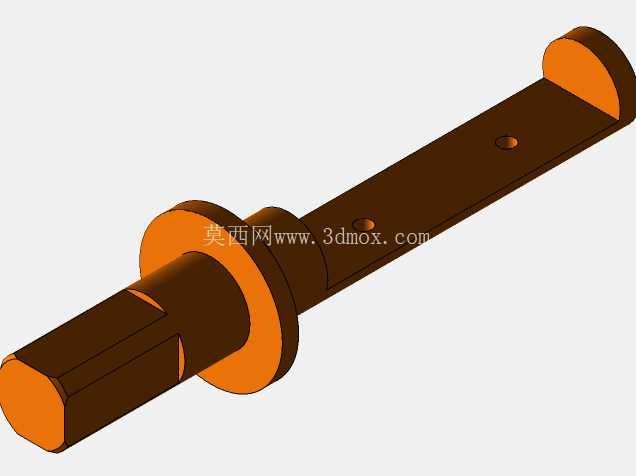

　　在流体控制功能上，配合对应的阀杆、阀瓣组件后，可实现主通道和侧通接口之间的通断控制，也可通过调节阀瓣的开度来调节侧通支路的介质流量，满足不同工况下的流量分配需求，比如在冷却系统中可通过该阀调节进入支路冷却器的冷却液流量，实现不同支路的温度控制；在液压系统中可作为支路的截止阀，在检修支路元件时切断介质来源，不需要关停整个系统的主油路，减少设备停机维护的时间。建模过程中对各个配合面的尺寸公差做了预留，法兰密封面的平面度、安装孔的位置度都按照管路附件的通用公差标准设定，保证加工后的零件可直接和标准管路配件互换装配，不需要二次修配。同时阀体的外形结构考虑了铸造工艺的可行性，所有壁厚保持均匀，避免出现局部过厚导致铸造时产生缩孔缺陷，各个连接位置的过渡圆角也符合铸造工艺的要求，减少铸造时的应力集中，提升铸件的成品率。对于需要进行轻量化设计的应用场景，可在保证强度的前提下对筒体外壁非配合面做减薄处理，或者在支耳上开设减重孔，降低阀体的整体重量，适配移动设备或者对重量有严格要求的机载管路系统。
