水泥行业回转窑用燃烧火焰管结构

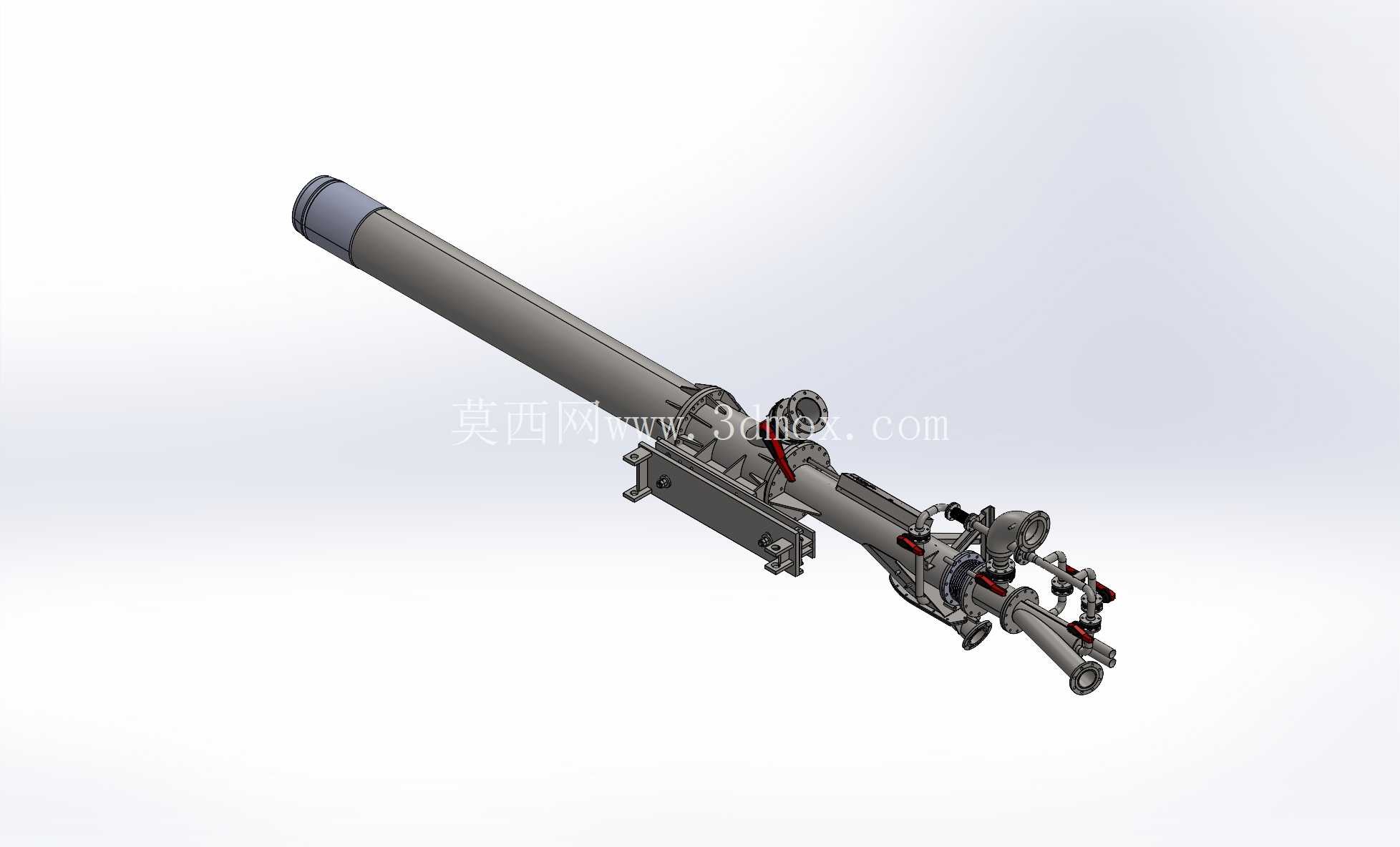

　　在新型干法水泥生产线的熟料煅烧环节，火焰管是燃烧系统的核心执行部件，直接决定窑内煅烧温度场分布、熟料烧成质量以及系统能耗水平，也是水泥生产现场维护更换频次最高的易损核心部件之一。该火焰管结构适配水泥回转窑的多通道燃烧需求，整体采用长直杆式主体布局，主体管段沿轴向延伸，作为燃料与一次风的主输送通道，前端设置钝体式稳焰结构，可在出口区域形成稳定的高温回流区，避免窑内高速二次风干扰导致的火焰脱火、断燃问题，保障煤粉或者替代燃料在窑内的充分燃烧。从结构设计逻辑来看，该部件采用分段式模块化设计思路，沿轴向依次划分燃料接入段、调节执行段、混合输出段三个功能区段。燃料接入段设置多组独立接口，可分别对接煤粉输送管路、冷却风管路、调节控制管路，不同介质通道在管体内部通过隔层结构实现完全隔离，避免不同压力等级的介质在输送过程中发生串扰，其中冷却风通道沿管体外壁环形布置，持续通入的冷却风可在管体内壁形成稳定气膜，隔绝窑内1400℃以上的高温辐射，降低管体金属材料的工作温度，延缓高温氧化、烧蚀变形的失效速率，延长部件的连续服役周期。

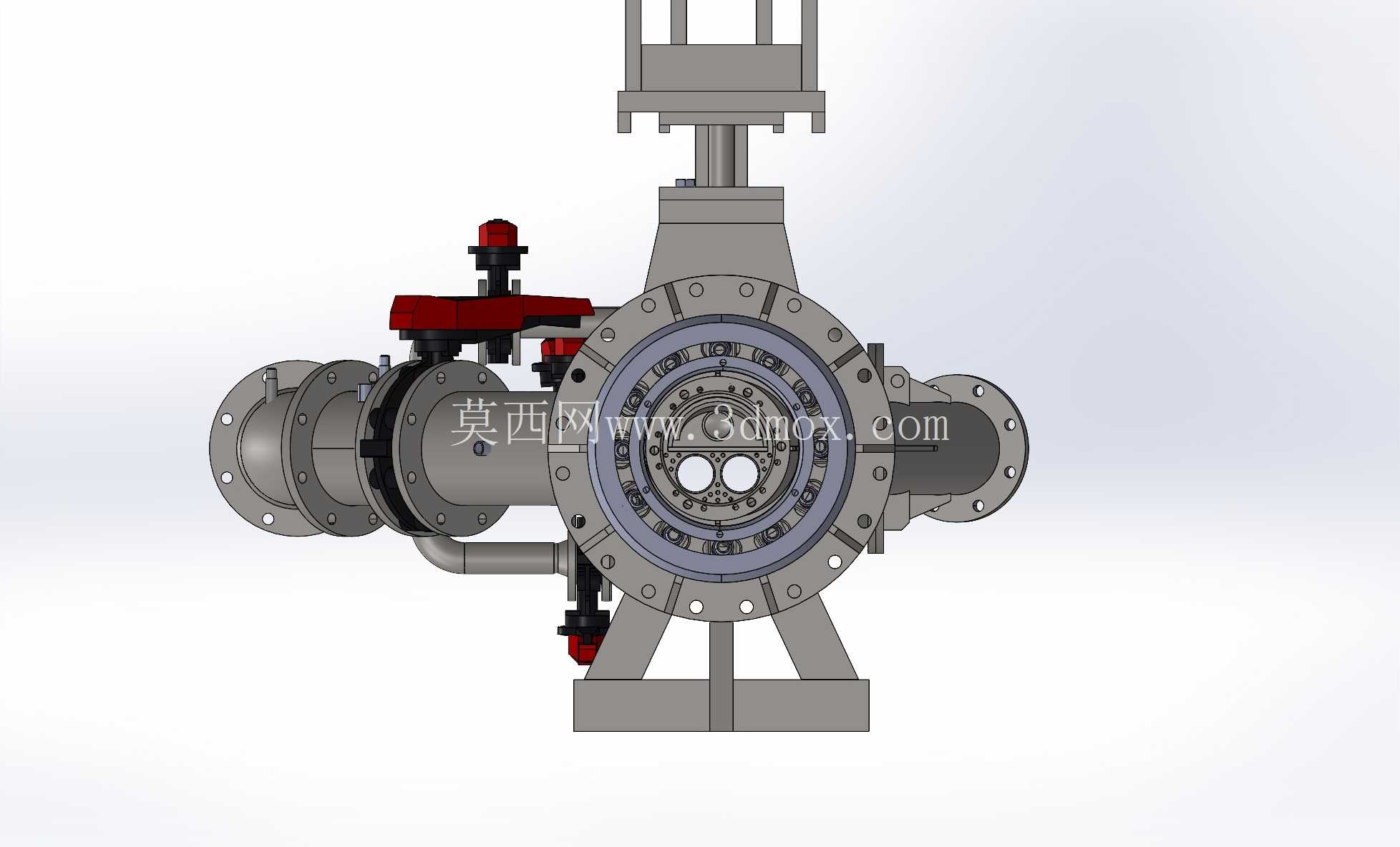

　　调节执行段集成了多组调节阀门与执行机构接口，可根据窑内煅烧工况的实时变化，通过外置执行器调节各通道的介质通流面积，灵活调整火焰的长度、发散角度以及刚性，适配不同产量、不同熟料配方下的煅烧需求，比如在煅烧高饱和比熟料时，可加大中心风占比缩短高温区长度，避免窑皮局部过热脱落；在处理低热值替代燃料时，可加大旋流风占比增强燃料与空气的混合效果，保证燃尽率。混合输出段设置多级旋流叶片与导流结构，不同通道输送的燃料、空气在该区域完成初步混合后喷出，旋流叶片的角度经过流场仿真优化，可在出口处形成中心回流稳焰、外层直流包裹的流场结构，既保证火焰根部的稳定性，又避免火焰直接冲刷窑皮，延长回转窑耐火材料的使用寿命。从安装边界来看，该火焰管整体为长轴式结构，安装时从回转窑窑头罩的预留安装孔伸入，尾部通过法兰结构与燃烧器台车的固定支座连接，安装过程中需要保证管体轴线与回转窑轴线的同轴度偏差控制在允许范围内，避免火焰偏斜冲刷窑壁；管体尾部预留的管路接口采用标准法兰连接尺寸，可直接对接现有水泥生产线的燃料供应、冷却风系统管路，无需对现有系统进行大规模改造，适配多数2500t/d至5000t/d级别的新型干法水泥回转窑燃烧系统改造与备件更换需求。

　　在实际生产场景中，该类火焰管长期处于高温、高粉尘的恶劣工况下，管体前端直接接触窑内高温熟料粉尘与高温烟气，容易出现高温烧蚀、磨损减薄的问题，因此在结构设计时，前端易损段采用可快速更换的衬套结构，维护时仅需拆卸前端衬套即可完成更换，无需将整根火焰管从窑头抽出，大幅缩短现场维护的停机时间，降低维护作业的劳动强度。管体上设置的多处检测接口可接入压力、温度传感器，实时监测管体内部各通道的介质压力与壁面温度，当出现冷却风中断、壁面超温等异常工况时可及时触发报警，避免管体出现过热烧穿的恶性事故。

　　不同于普通工业燃烧器的火焰管结构，该结构针对水泥行业高粉尘、高负荷、连续运行的工况特点做了针对性优化，比如在管路接口处设置了防尘密封结构，避免窑头正压时粉尘倒灌进入调节机构导致阀门卡涩；所有活动调节部件均采用耐高温耐磨材料制作，配合定期的润滑维护可保证在高温环境下长期灵活调节，不会出现卡滞失效问题。在三维建模过程中，该结构完整还原了各分段的连接关系、管路接口的位置尺寸、调节机构的装配关系，可直接用于燃烧系统的改造设计、备件加工出图以及维护作业的模拟培训，帮助结构设计人员快速掌握水泥窑燃烧系统的核心部件结构，也可为现场维护人员提供直观的结构参考，提升故障排查与备件更换的效率。
