集成式工业流体处理管路系统三维设计

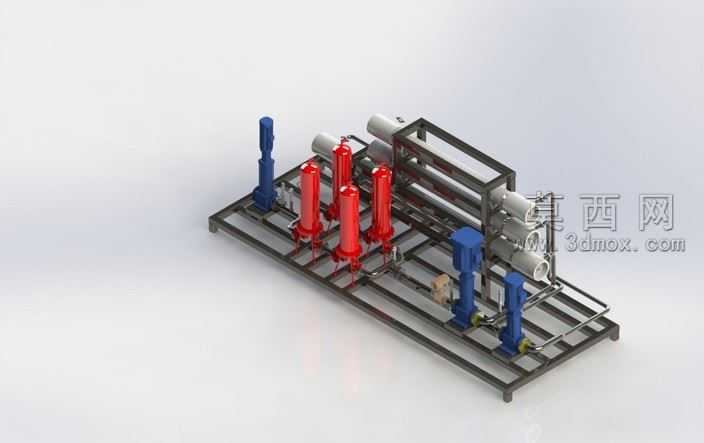

本作品为撬装式工业流体处理管路集成系统的三维建模成果，建模过程中首先完成整体撬装底座的框架搭建，采用标准型钢搭建分层式承载底座，通过三维软件的焊件模块生成各段型材构件，精准预留各功能部件的安装定位孔位，确保底座的承重强度与部件安装适配性。在核心功能部件建模阶段，针对不同功能的阀类、过滤类、泵体类部件分别进行参数化建模：其中红色立式构件为精密过滤组件，建模时还原了筒体的密封结构、顶部排气接口、底部排污接口的细节特征，筒体表面做了哑光金属漆面的材质区分；蓝色立式构件为增压输送泵体，还原了泵体的进出口法兰、电机连接端、底座固定脚的结构特征，材质上区分了泵体铸铁部分与电机端的漆面质感；卧式排布的筒状构件为膜处理组件，建模时还原了组件两端的端盖密封结构、侧部的进出水接口、组件间的串联管路连接结构。管路排布阶段采用三维软件的步路模块完成全流程管路设计，根据流体流向逻辑规划管路走向，避免管路出现直角急弯、交叉干涉的问题，同时为每段管路匹配对应通径的法兰、弯头、三通等标准连接件，确保管路连接的密封性与工艺合理性。渲染阶段采用工业产品渲染参数，为金属框架赋予哑光碳钢材质，为过滤筒体赋予红色工业烤漆材质，为泵体赋予蓝色工业防护漆材质，为管路赋予不锈钢抛光材质，通过环境光与补光的搭配，清晰呈现各部件的结构层次与装配关系，整体模型还原了撬装流体设备的紧凑布局特点，所有部件的装配关系符合实际工业设备的安装逻辑，可用于设备方案展示、管路排布验证、装配工艺模拟等场景，建模过程中严格遵循工业管路设计的规范要求，确保各部件的安装间距、操作空间预留符合实际使用需求，避免出现后期装配干涉、操作空间不足的问题。
