带曲面凹腔的杯状壳体结构设计

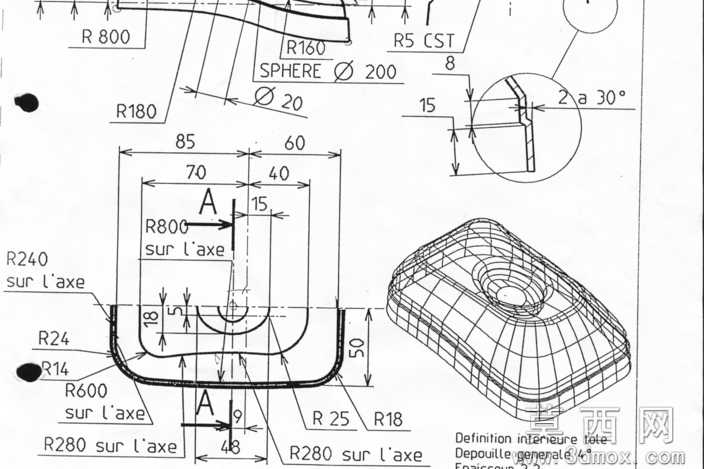

该作品为一款带曲面凹腔的杯状壳体零件，建模过程严格遵循工程图纸的尺寸标注要求，以多段相切圆弧为基础轮廓搭建整体曲面框架。建模初期首先梳理图纸中各段圆弧的定位基准，明确R800、R180、R240、R600、R280等大半径圆弧的轴向定位关系，以及R24、R14、R25、R18等过渡圆角的衔接位置，先绘制主体截面的二维轮廓线，确保各段线条相切连续无断点，为后续曲面生成提供合格的线架基础。主体曲面构建采用多截面扫掠与边界混合结合的方式，先完成壳体外侧大曲面的生成，再通过等距偏移得到壳体的内侧曲面，保证壳体壁厚均匀一致。针对顶部的球形凹腔结构，单独绘制直径200的球面轮廓，通过布尔运算与主体曲面进行合并，同时处理球面与主体曲面衔接处的R160过渡圆角，确保衔接位置顺滑无折痕。顶部直径20的通孔结构，在完成主体曲面实体化后，通过拉伸切除命令生成，同时按照图纸要求加工孔口处30度的2mm倒角，去除锐边保证工艺合理性。壳体侧边的凸缘结构，按照图纸标注的85、60、70、40等定位尺寸绘制凸缘截面，通过拉伸与主体进行合并，凸缘与主体衔接处的R5圆角按照CST工艺要求做顺滑处理，避免应力集中。线架展示阶段采用实体线框叠加的渲染方式，清晰呈现壳体的曲面网格分布，直观展示各曲面的曲率变化趋势，材质选用哑光工程塑料材质，模拟实际注塑零件的表面质感，无多余反光干扰结构观察。整个建模过程全程校验尺寸精度，所有标注尺寸的公差控制在合理范围内，各圆弧的轴向位置严格对齐基准轴A，确保零件的形位公差符合设计要求，最终生成的模型可直接用于后续的结构验证、模具设计以及工艺加工环节，完整还原了工程图纸的所有设计细节。
