双法兰90度直角管道连接弯头结构

　　在工业流体输送管网搭建、化工管路布设、暖通给排水系统安装、液压动力管线排布的现场作业中，管路走向不可能全程保持直线贯通，不同走向的管线衔接处，就需要这类带双法兰结构的90度弯头完成转向过渡，避免管线强行弯折产生的应力集中、通径缩径、流体阻力陡增等问题。这类弯头的两个连接端面均采用标准法兰盘结构，法兰盘上沿圆周均匀分布螺栓过孔，安装时可直接与同通径的管道法兰、设备接口法兰配对，通过穿装螺栓、加装密封垫片即可完成紧固密封，相比焊接式弯头，法兰连接的形式不需要现场动火作业，在防爆车间、易燃易爆介质输送场景下安装安全性更高，后期管路检修、部件更换时也可快速拆卸，不需要切割破坏原有管线。

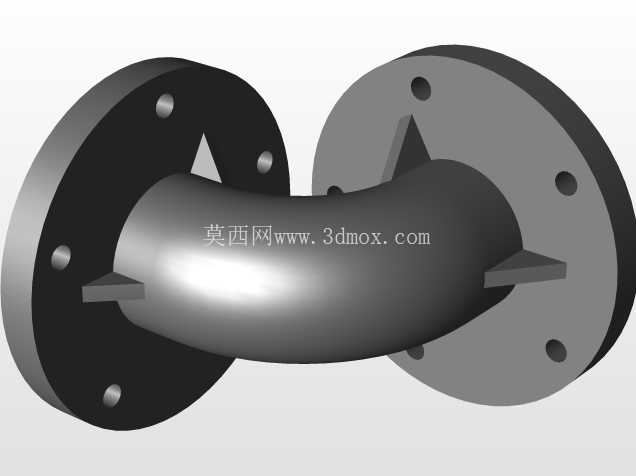

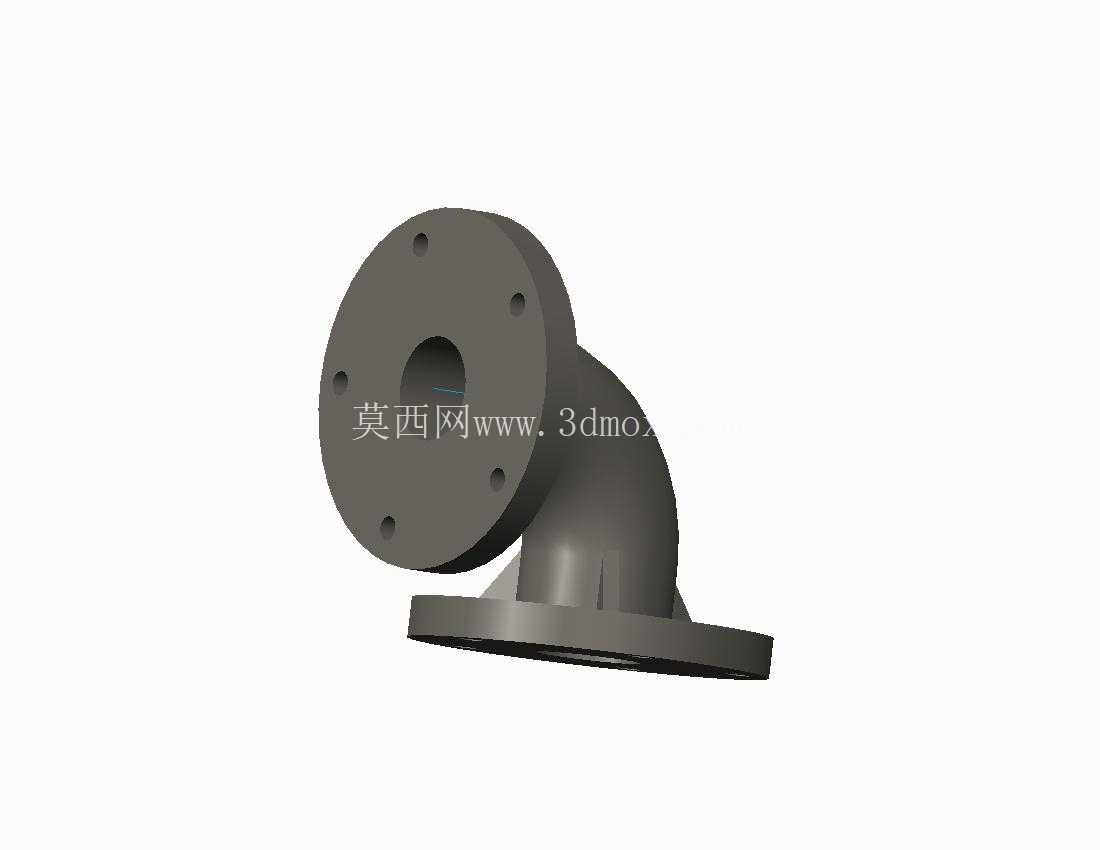

　　从结构设计逻辑来看，这款弯头采用等通径90度转向结构，流道内壁做了圆弧过渡处理，没有直角折角的突兀结构，流体经过转向位置时不会形成明显的涡流区，可有效降低管路系统的压力损失，减少流体对管壁的长期冲蚀磨损，延长管路部件的使用寿命。弯头的两个法兰端面分别朝向垂直的两个方向，其中一端法兰为垂直轴向的圆形法兰盘，另一端法兰为水平轴向的法兰结构，可直接实现垂直管线与水平管线的直角转向衔接，适配多数现场管路的直角转向布局需求。法兰盘上的螺栓孔位置、孔径均匹配对应通径的通用法兰标准，安装时不需要额外加工转接件，可直接与标准管路配件配对，降低现场安装的适配成本。

　　弯头本体与两端法兰采用一体化成型结构，衔接位置做了加厚过渡处理，不存在焊接接缝带来的应力薄弱点，可承受管路内的常规工作压力，适配水、低压气体、无强腐蚀性的工业流体等多种介质的输送场景。在实际安装边界上，需要提前核算弯头的转向空间占用，两个法兰端面的中心距即为弯头的转向安装尺寸，布设管线时要预留出对应长度的安装空间，避免与周边管线、设备支架产生干涉；法兰对接时要保证密封垫片居中放置，螺栓按对角顺序逐步紧固，避免法兰面受力不均产生密封泄漏问题。这类弯头在实际工程应用中，常作为管路系统的标准转向配件使用，不管是新建管路的布设，还是老旧管路的改造维修，都可以快速完成装配，不需要复杂的现场加工工序。

　　建模过程中，需要重点保证法兰盘螺栓孔的位置度公差，流道内壁的圆弧过渡曲率要均匀一致，避免出现局部壁厚过薄的问题，弯头本体与法兰衔接位置的圆角过渡要符合应力分散要求，避免长期承压后出现结构变形。对于结构设计人员来说，这类标准管路配件的三维模型可直接调用到整体管路装配体中，提前完成管路走向的干涉检查，核算管线安装的空间尺寸，减少现场安装时的尺寸 mismatch 问题；对于设备选型人员来说，可根据管路通径、工作压力等级匹配对应规格的弯头，提前核算管路系统的压力损失，保证整个流体输送系统的运行稳定性。
