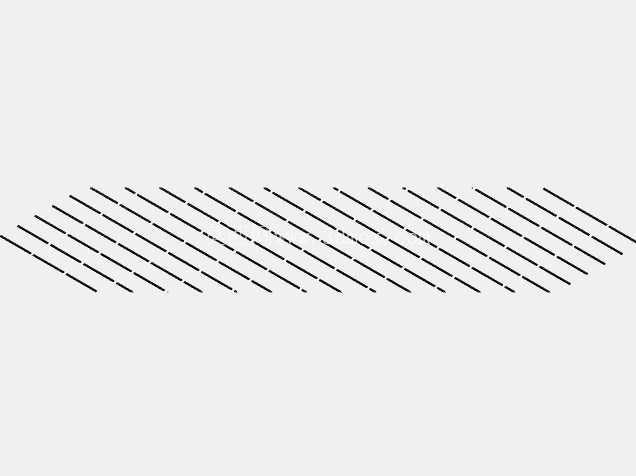

住宅屋顶高架板条铺装支撑结构

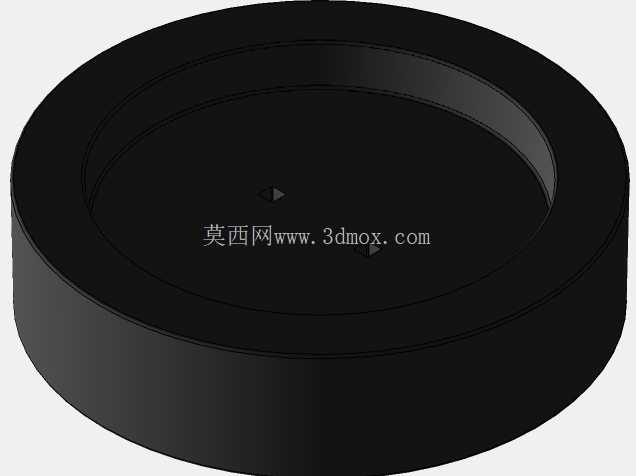

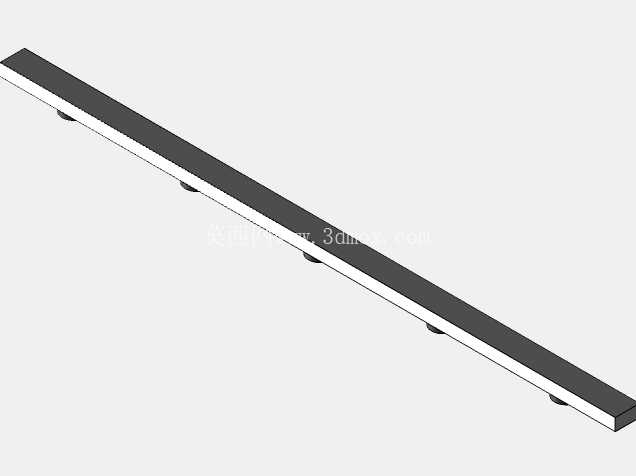

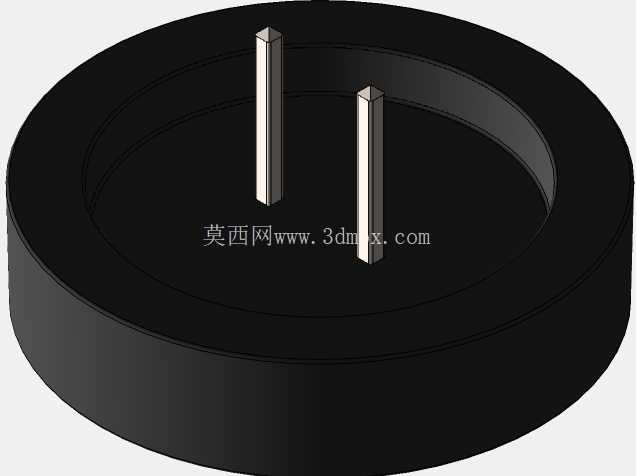

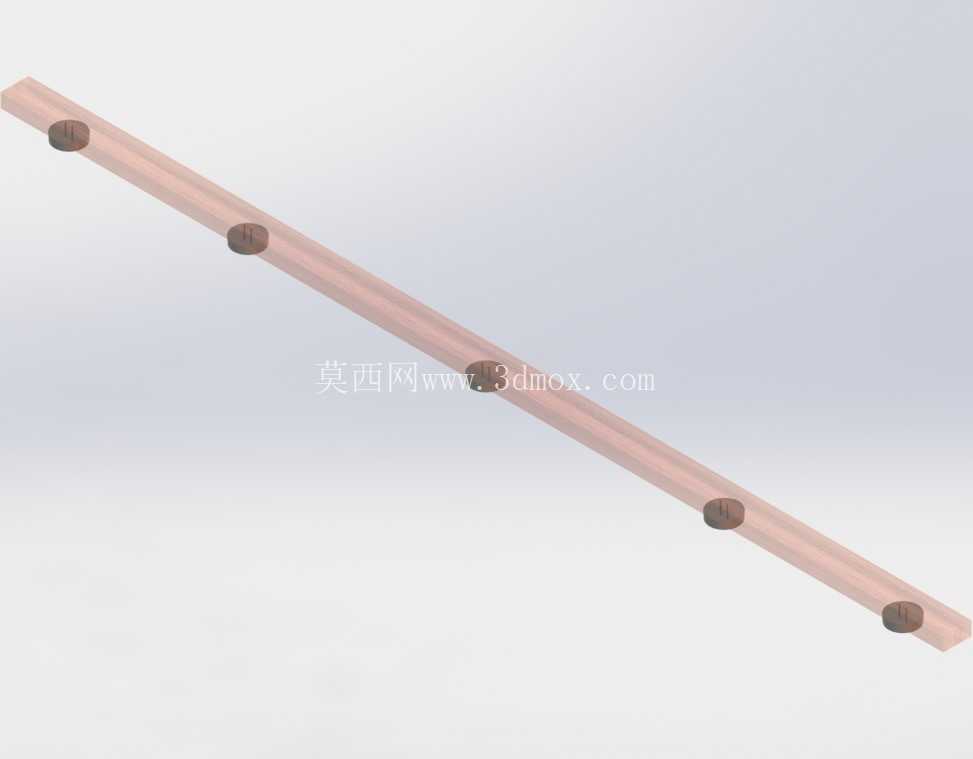

　　这套结构的核心设计思路就是通过一体化的垫高支座，在挂瓦板条与屋面基层之间形成稳定的架空层，既可以完全取消穿透防水层的固定钉，通过支座的自粘或者压合固定方式实现整体铺装的稳定性，又能让架空层内形成连续的空气流通通道，带走屋面蓄积的热量，同时让渗入瓦下的雨水可以顺着架空间隙快速排出，避免积水浸泡基层。从结构设计细节来看，整套构件做了高度的集成化处理，将原本需要分别安装的垫高块、隔片、挂瓦条固定座整合为单一构件，大幅减少了现场安装的零件数量，传统工艺里每米挂瓦条需要配套11个左右的独立隔片、固定件，这套结构把所有功能集成在统一的型材上，现场铺装时只需要按照排布间距将构件固定在基层上，再直接铺设瓦材即可，能有效降低现场施工的复杂度，减少安装工序的耗时。这套高架板条支撑结构主要应用于民用住宅坡屋顶、平改坡屋面的铺装施工环节，作为屋面瓦材与结构基层之间的架空承载构件使用。在传统屋面施工逻辑里，木望板或者混凝土基层上直接固定挂瓦条，容易因为钉孔穿透防水层留下渗漏隐患，同时基层与瓦材之间没有通风间隙，夏季高温时屋面热量会直接传导至建筑内部，提升空调能耗，冬季冷凝水积存在瓦下也会加速防水层和木质构件的腐坏，缩短屋面整体使用寿命。

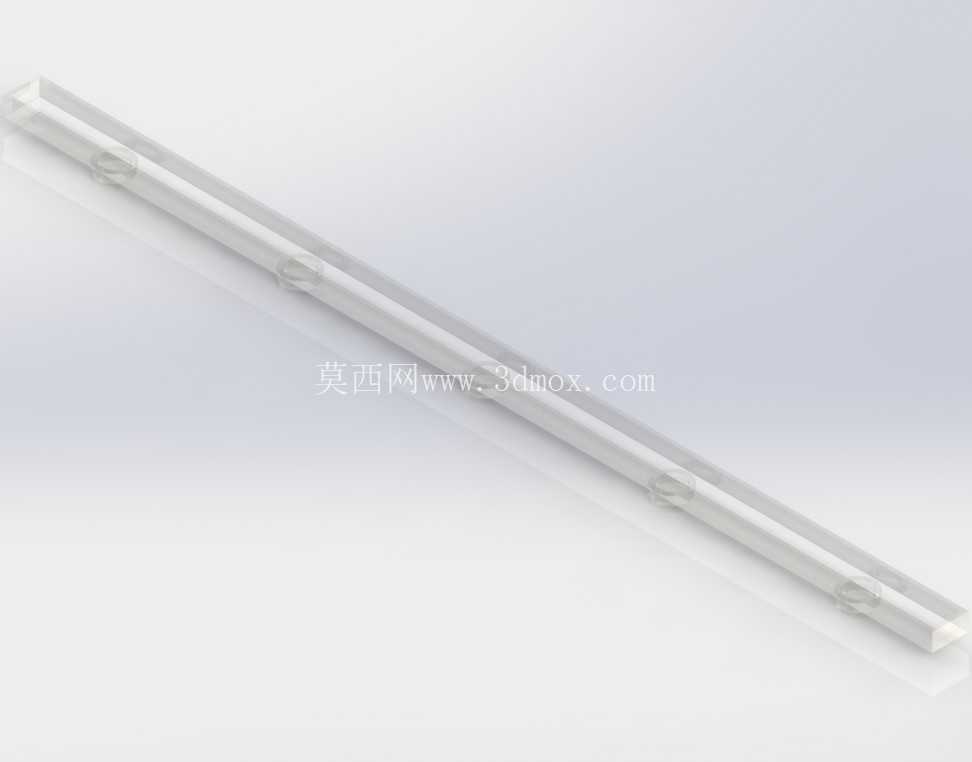

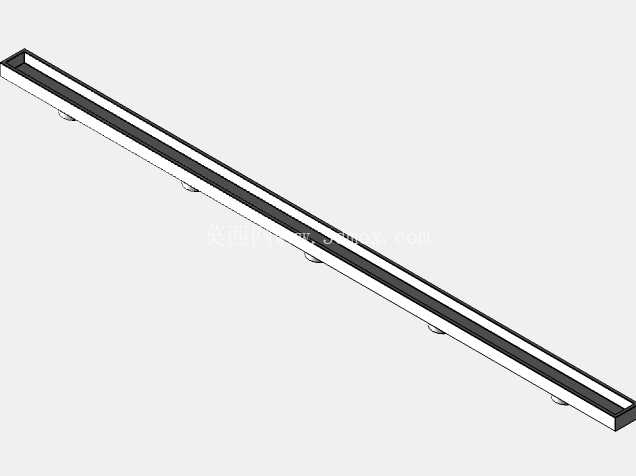

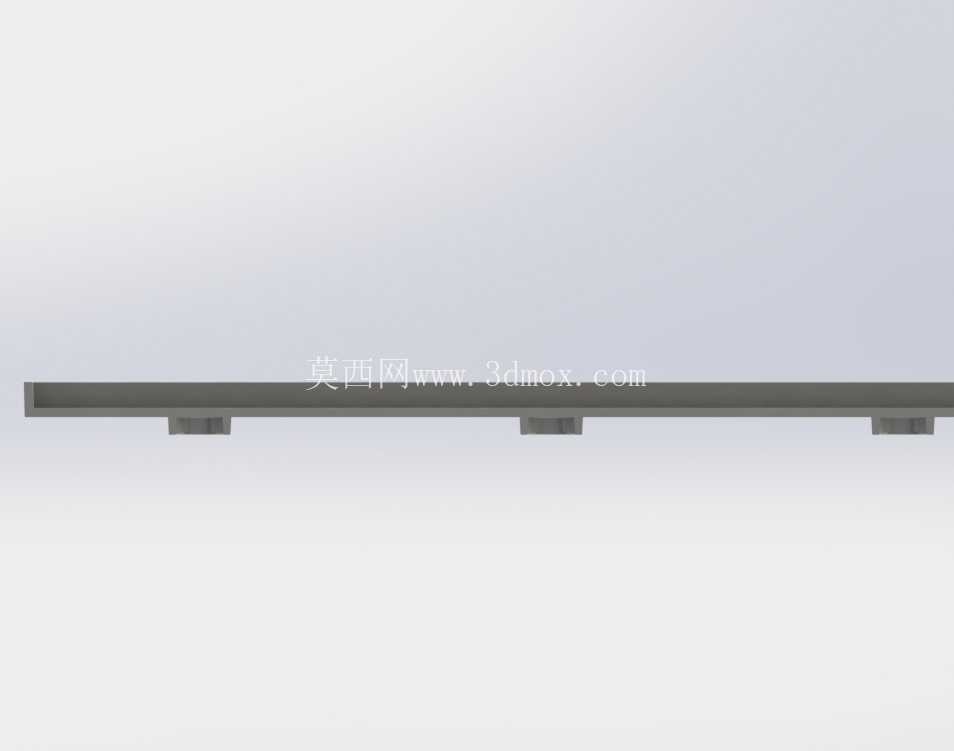

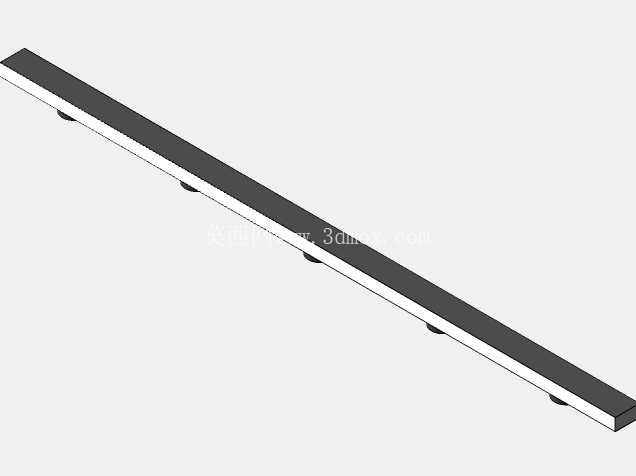

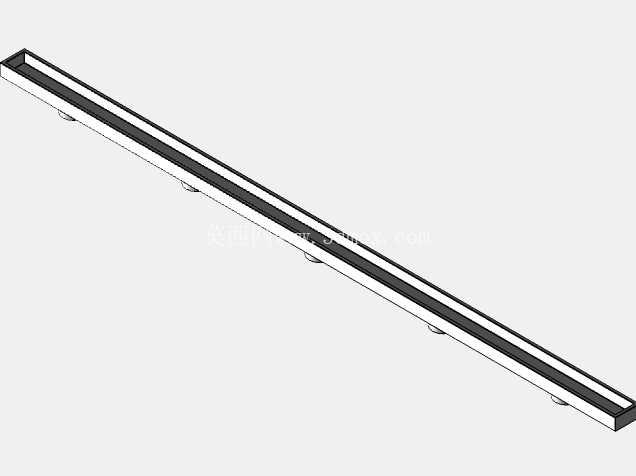

　　构件的尺寸设计充分考虑了现场施工的便利性，板条型材采用1米的标准段长，所有安装孔位、垫高高度都做了统一的毫米级精度控制，垫高支座的高度经过通风效率验算，既保证架空层有足够的通风截面，不会因为间隙过小导致通风阻力过大，又不会因为架高过高影响瓦材铺装的整体稳定性，避免大风天气下瓦材出现掀动移位的问题。安装边界方面，这套结构适配绝大多数民用住宅的屋面坡度范围，不管是常见的30度左右坡屋面，还是缓坡的平改坡屋面，都可以通过调整构件的排布间距适配不同瓦型的安装要求，构件本身的材质耐候性经过适配，可以长期暴露在屋面的高低温交替、紫外线照射、雨水侵蚀环境下，不会出现快速老化变形的问题。

　　在防水设计上，构件与防水层接触的位置做了平滑的接触面处理，没有尖锐棱角，避免长期受压下刺破防水层，同时构件的排布预留了均匀的排水间隙，不会因为构件本身阻挡屋面的排水路径，导致局部积水。架空层的空气流通设计采用了连续的通长间隙，顺着屋面坡度方向形成无阻断的风道，热空气可以顺着坡度自然向上排出，不需要额外设置通风构件就能实现屋面的被动隔热，在夏季高温时段可以有效降低屋面基层的温度，减少传入室内的热量，实现建筑运行阶段的节能效果。

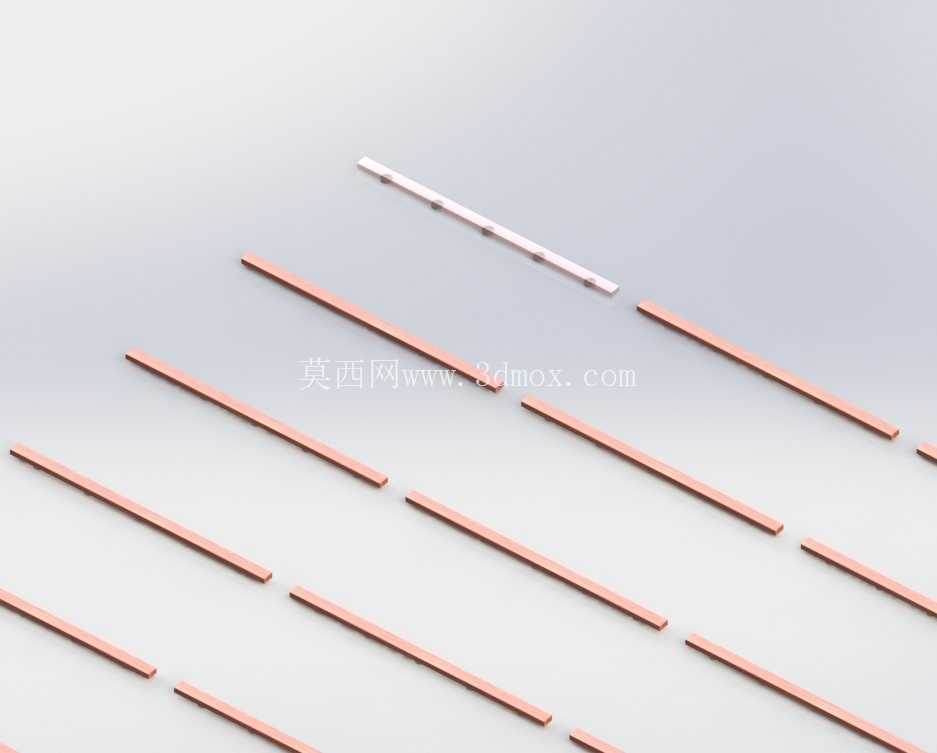

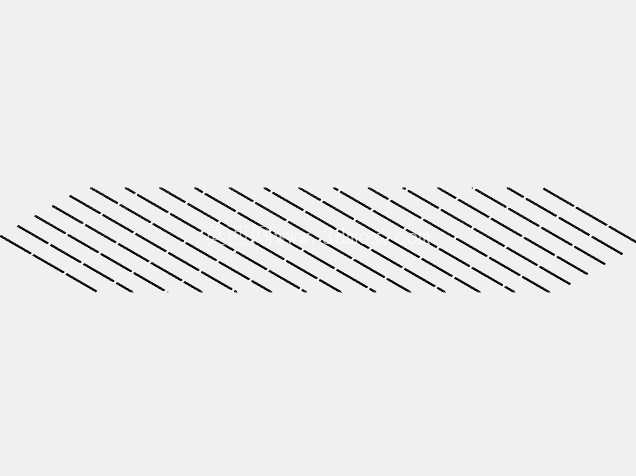

　　在实际施工应用中，这套结构可以适配混凝土基层、木质望板基层等不同的屋面基底，不需要针对不同基底做特殊的构件定制，只需要匹配对应的基层固定方式即可，标准化的型材段长也方便现场切割调整，遇到屋面的烟囱、通风管、天沟等节点位置，可以快速裁切构件长度适配节点形状，减少现场加工的难度。相比传统的挂瓦条施工方案，这套集成化的高架板条结构不需要施工人员在现场逐一摆放隔片、调整高度，只需要按照排布墨线依次固定构件即可，对施工人员的技术要求更低，也更容易保证铺装完成后的屋面平整度，避免因为隔片厚度不一致导致瓦面出现高低差，影响屋面的整体观感和防水效果。
